14.9 Sélectionner le langage de
programmation pour $MDI
La fonction MOD INTRODUCTION DE PROGRAMME vous permet
de commuter la programmation du fichier $MDI:
■
Programmation de $MDI.H en dialogue Texte clair:
INTRODUCTION DE PROGRAMME: HEIDENHAIN
■
Programmation de $MDI.H en DIN/ISO:
INTRODUCTION DE PROGRAMME: ISO
14.10 Sélectionner l‘axe pour générer
une séquence L
Dans le champ d‘introduction permettant la SELECTION D‘AXE,
vous définissez les coordonnées de la position effective de l‘outil à
prendre en compte dans une séquence L. Une séquence L séparée
est générée à l‘aide de la touche „Prise en compte de position
effective“. La sélection des axes est réalisée par bit, comme avec
les paramètres-machine:
SELECTION D‘AXE %11111 Prise en compte axes X, Y, Z, IV, V
SELECTION D‘AXE %01111 Prise en compte axes X, Y, Z, IV
SELECTION D‘AXE %00111 Prise en compte axes X, Y, Z
SELECTION D‘AXE %00011 Prise en compte axes X, Y
SELECTION D‘AXE %00001 Prise en compte de l‘axe X
14.11 Introduire les limites de la zone de
déplacement, affichage point zéro

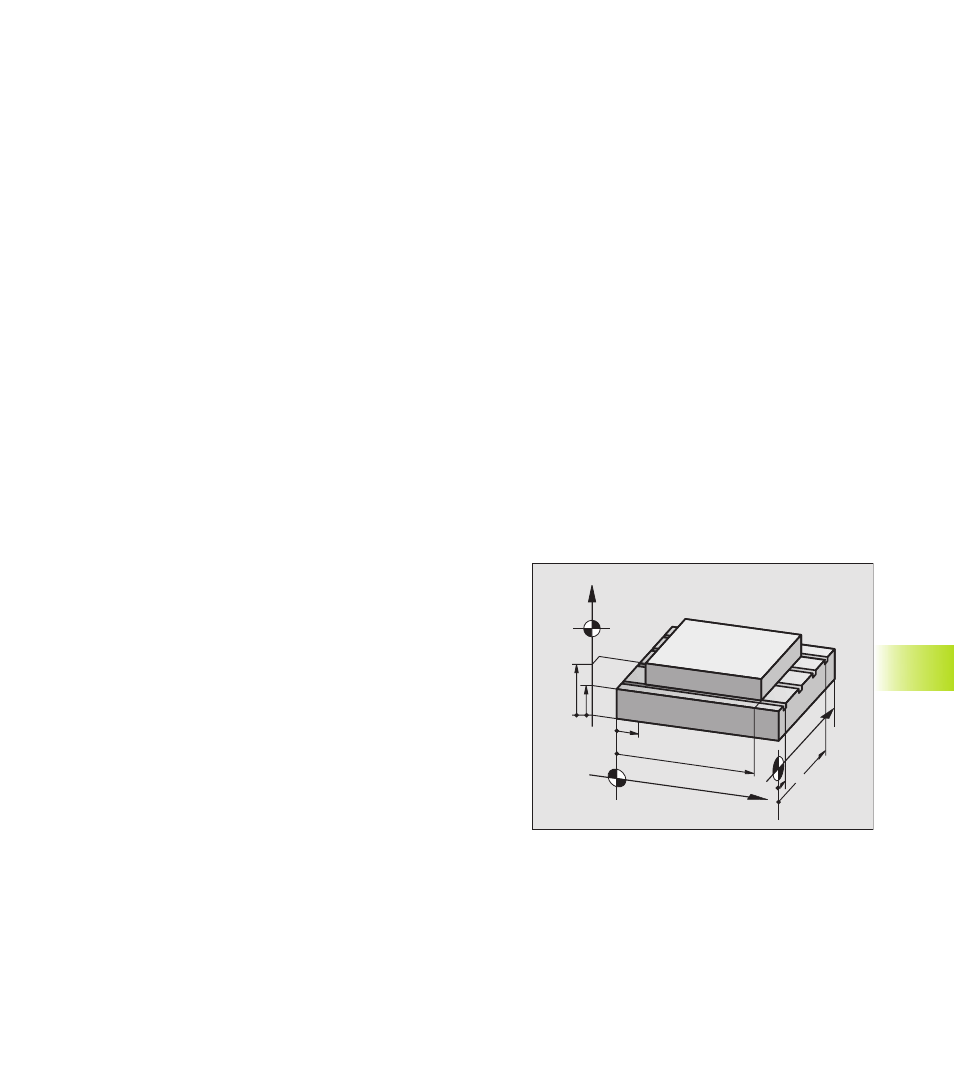

Dans la zone de déplacement max., vous pouvez limiter la course
utile pour les axes de coordonnées.
Exemple d‘application: Protection d‘un appareil diviseur contre tout
risque de collision
La zone de déplacement max. est limitée par des commutateurs de
fin de course de logiciel. La course utile est limitée au moyen de la
fonction MOD: AXIS LIMIT: Vous introduisez dans les sens positif et
négatif des axes les valeurs max. par rapport au point zéro
machine.
Usiner sans limites de la zone de déplacement
Lorsque le déplacement dans les axes de coordonnées doit
s‘effectuer sans limitation de course, introduisez le déplacement
max. de la TNC (+/- 99 999 mm) comme AXIS LIMIT.
