Coin pris comme point de référence – Ne pas prendre en
compte les points palpés pour la rotation de base
ú Sélection fonction palpage: appuyer sur PROBING P
ú POINTS PALPAGE ISSUS ROTATION DE BASE?:
répondre avec la touche NO ENT (question affichée
seulement si la rotation de base est déjà effectuée)
ú Palper deux fois chacune des deux arêtes de la pièce
ú Introduire les coordonnées du point de référence,
valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur END
Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence le centre de trous,
poches ou îlots circulaires, cylindres pleins, tenons.

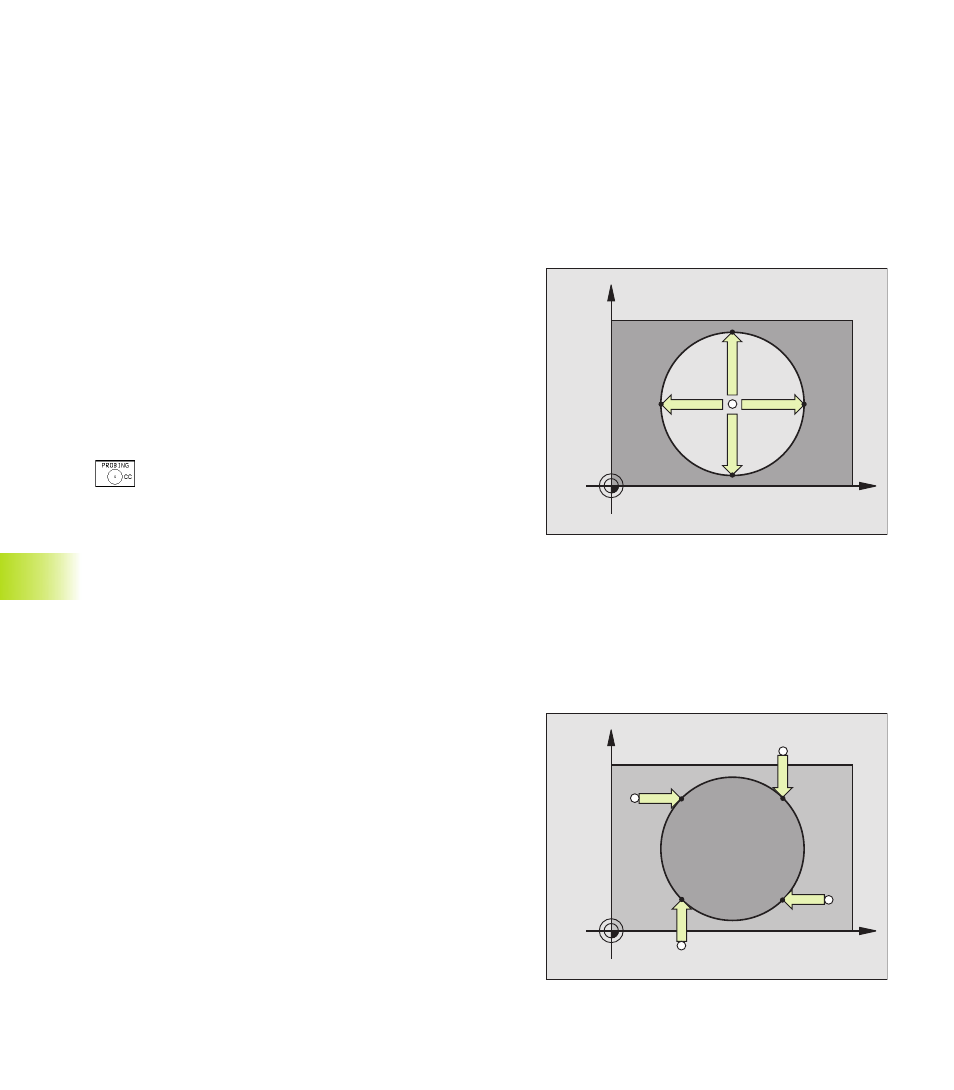

Cercle interne:
La TNC palpe automatiquement la paroi interne dans les quatre
sens des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
ú Positionner la bille approximativement au centre du cercle
ú Sélection fonction palpage: appuyer sur PROBING CC
ú Palpage: appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points de
la paroi circulaire interne
ú Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveu 4 points de la paroi circulaire interne
ú Si vous désirez travailler sans rotation à 180° dans les
deux sens: appuyez sur la touche END
ú POINT DE REFERENCE: introduire dans la fenêtre du
menu les deux coordonnées du centre du cercle,
valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur END
Cercle externe:
ú Positionner la bille de palpage à proximité du premier point de
palpage, à l‘extérieur du cercle
ú Sélection sens palpage: choisir l‘axe avec les touches fléchées
ú Palpage: appuyer sur la touche START externe
ú Répéter le processus de palpage pour les 3 autres points. Cf.
figure de droite, en bas
ú Introduire les coordonnées du point de référence, valider avec la
touche ENT
A l‘issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
