L‘écart entre le point initial et le point final du diamètre du
cercle ne doit pas être supérieur au diamètre du cercle.
Rayon max.: 99,9999 m.
Fonction autorisée pour les axes angulaires A, B et C.
Traject. circulaire CT avec raccordement tangentiel

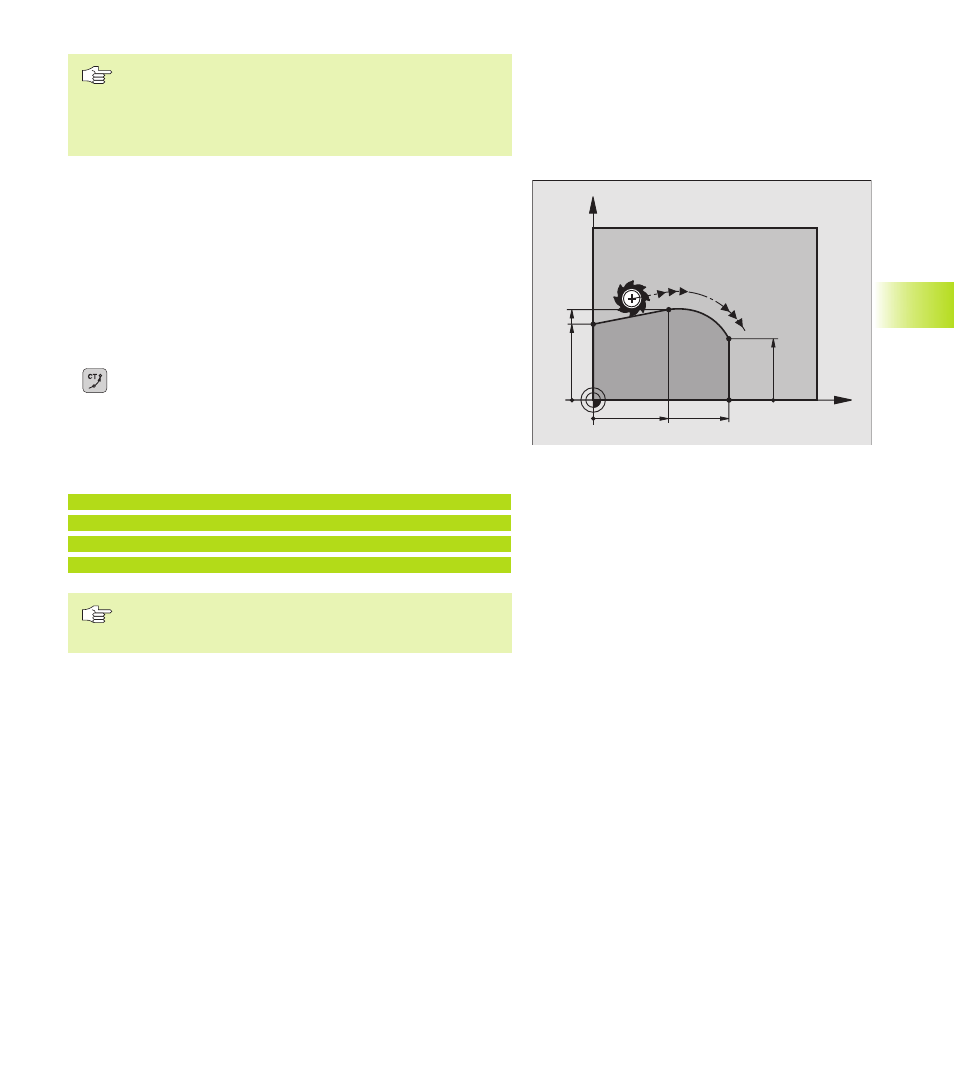

L‘outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l‘élément de contour précédent.
Un raccordement est „tangentiel“ lorsqu‘il n‘y a ni coin ni coude à
l‘intersection des éléments du contour qui s‘interpénètrent ainsi
d‘une manière continue.
Programmez directement avant la séquence CT l‘élément de
contour sur lequel se raccorde l‘arc de cercle par tangentement. Il
faut pour cela au minimum deux séquences de positionnement.
ú COORDONNEES du point final de l‘arc de cercle
Si nécessaire:
ú AVANCE F
ú FONCTION AUXILIAIRE M
Exemple de séquences CN
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
La séquence CT et l‘élément de contour programmé
avant doivent contenir les deux coordonnées du plan
dans lequel l‘arc de cercle doit être exécuté!
X
Y
25 45
25
30
20
