123 HEIDENHAIN TNC 426
Avance de contournage réelle (mm/min.):
500
500
100
X
Y
S S
X
Y
11 12
10
7.4 Fonctions auxiliairespour le comportement de contournage

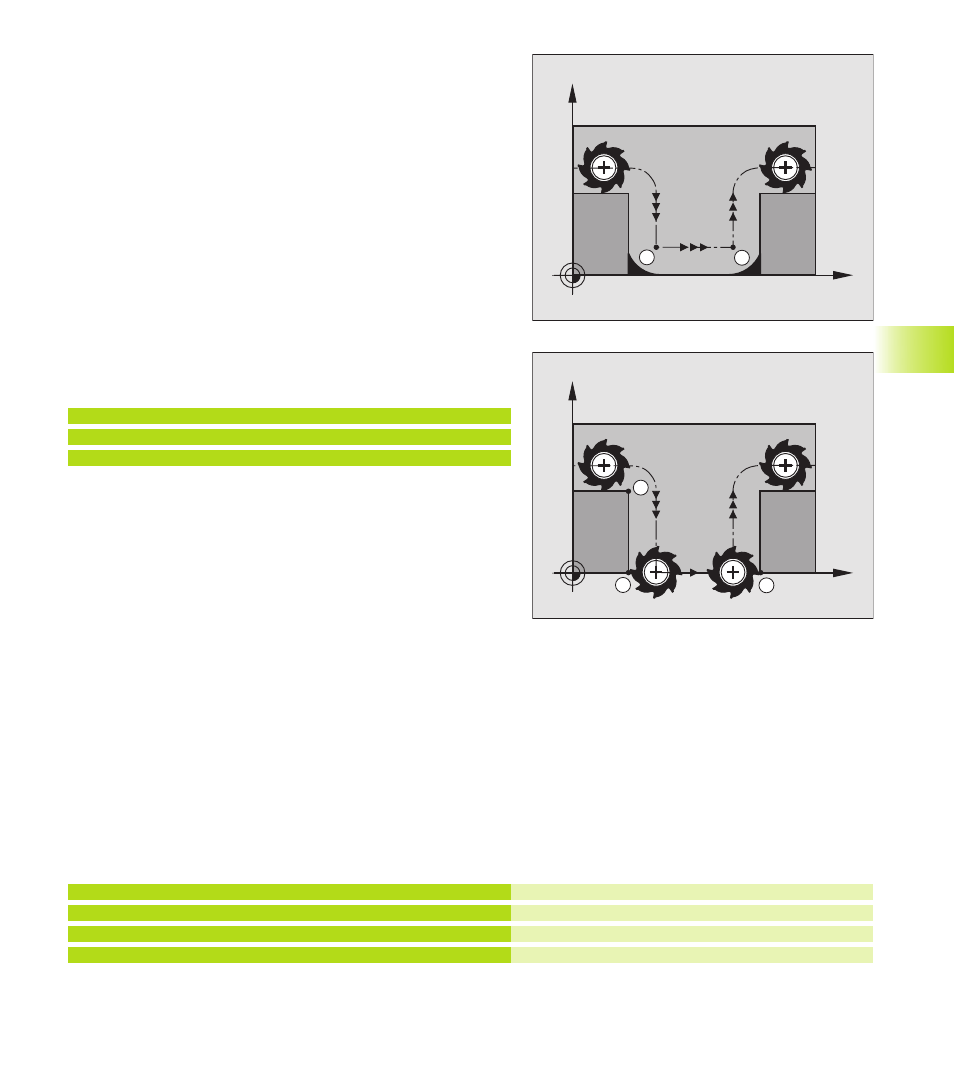

Usinage complet d‘angles de contour ouverts: M98
Comportement standard
Aux angles internes, la TNC calcule le point d‘intersection des
trajectoires de la fraise et déplace l‘outil à partir de ce point, dans la
nouvelle direction.
Lorsque le contour est ouvert aux angles, l‘usinage est alors
incomplet: cf. figure de droite, en haut.
Comportement avec M98
Avec M98, la TNC déplace l‘outil jusqu‘à ce que chaque point du
contour soit réellement usiné: cf. figure de droite, en bas.
Effet
M98 n‘est active que dans les séquences de programme où elle a
été programmée.
M98 devient active en fin de séquence.
Exemple de séquences CN
Aborder les uns après les autres les points 10, 11 et 12 du contour:
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
Facteur d‘avance pour plongées: M103
Comportement standard
La TNC déplace l‘outil suivant l‘avance précédemment programmée
et sans tenir compte du sens du déplacement.
Comportement avec M103
La TNC réduit l‘avance de contournage lorsque l‘outil se déplace
dans le sens négatif de l‘axe d‘outil. L‘avance de plongée FZMAX
est calculée à partir de la dernière avance programmée FPROG et
d‘un facteur F%:
FZMAX = FPROG x F%
Introduire M103
Lorsque vous introduisez M103 dans une séquence de
positionnement, la TNC poursuit le dialogue et réclame le facteur F.
Effet
M103 devient active en début de séquence.
Pour annuler M103: reprogrammer M103 sans facteur
Exemple de séquences CN
L‘avance de plongée est de 20% de l‘avance dans le plan.
...
17 L X+20 Y+20 RL F500 M103 F20
18 L Y+50
19 L IZ–2,5
