101
HEIDENHAIN TNC 426
6.5 Cont
our
nag
es – coor
données polair
es

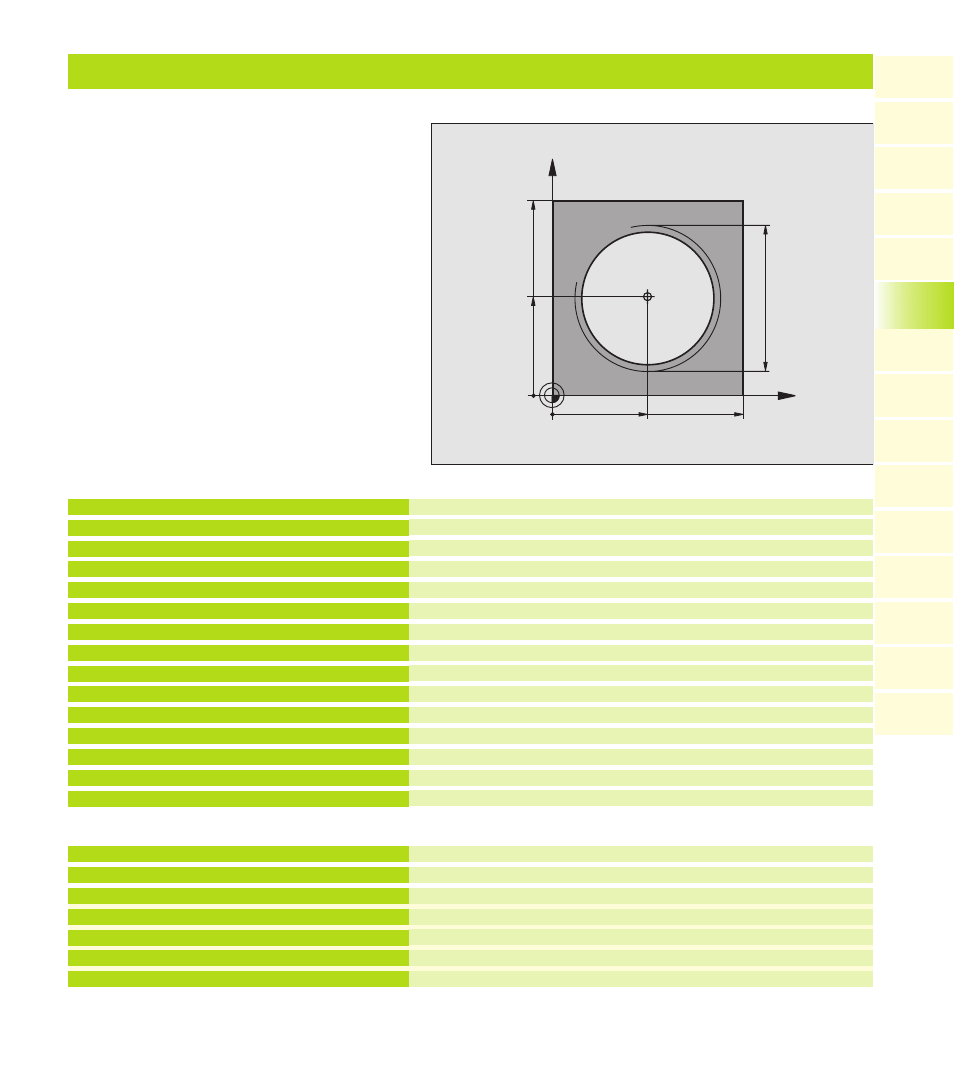

Exemple: Trajectoire hélicoïdale
Définition de la pièce brute
Définition de l‘outil
Appel de l‘outil
Dégager l‘outil
Pré-positionner l‘outil
Prendre en compte comme pôle la dernière position programmée
Aller à la profondeur d‘usinage
Aborder le contour en suivant un cercle avec raccordement
tangentiel
Parcourir la trajectoire hélicoïdale
Quitter le contour sur un cercle avec raccordement tangentiel
Dégager l‘outil, fin du programme
Début de la répétition de partie de programme
Introduire directement le pas de vis comme valeur IZ
Nombre de répétitions (rotations)
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1400
5 L Z+250 R0 F MAX
6 L X+50 Y+50 R0 F MAX
7 CC
8 L Z-12,75 R0 F1000 M3
9 APPR PCT PR+32 PA-180 CCA180 R+2
RL F100
10 CP IPA+3240 IZ+13,5 DR+ F200
11 DEP CT CCA180 R+2
12 L Z+250 R0 F MAX M2
13 END PGM HELIX MM
Si vous devez usiner plus de 16 rotations:
...
8 L Z-12.75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
10 LBL 1
11 CP IPA+360 IZ+1,5 DR+ F200
12 CALL LBL 1 REP 24
13 DEP CT CCA180 R+2
X
Y
50
50
CC
100
100
M64 x 1,5
