8 Programmation: Cycles 188

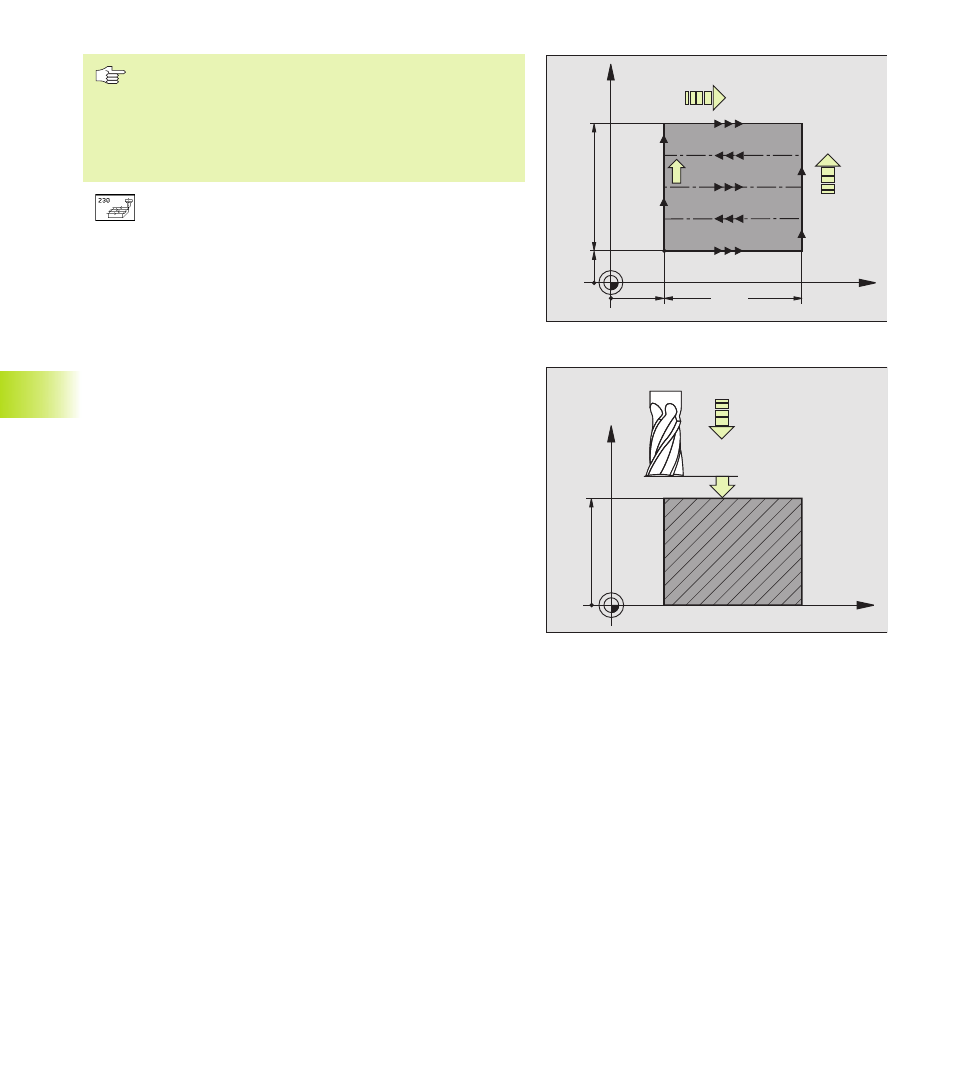

Remarques avant que vous ne programmiez
Partant de la position actuelle, la TNC positionne tout
d‘abord l‘outil dans le plan d‘usinage, puis dans l‘axe de
broche au point initial 1.
Pré-positionner l‘outil de manière à éviter toute collision
avec la pièce ou les matériels de bridage.
ú POINT INITIAL 1er AXE Q225 (en absolu):
coordonnée du point min. de la surface à usiner ligne-
à-ligne dans l‘axe principal du plan d‘usinage
ú POINT INITIAL 2ème AXE Q226 (en absolu):
coordonnée du point min. de la surface à usiner ligne-
à-ligne dans l‘axe auxiliaire du plan d‘usinage
ú POINT INITIAL 3ème AXE Q227 (en absolu): hauteur
à partir de laquelle sera effectué l‘usinage ligne-à-ligne
dans l‘axe de broche
ú 1er CÔTE Q218 (incrémental): longueur de la surface
à usiner ligne-à-ligne dans l‘axe principal du plan
d‘usinage (se réfère au POINT INITIAL 1er AXE)
ú 2ème CÔTE Q219 (incrémental): longueur de la
surface à usiner ligne-à-ligne dans l‘axe auxiliairedu
plan d‘usinage (se réfère au POINT INITIAL 2ème
AXE)
ú NOMBRE DE COUPES Q240: nombre de lignes sur
lesquelles la TNC doit déplacer l‘outil dans la largeur
ú AVANCE PLONGEE EN PROFONDEUR Q206:
vitesse de déplacement de l‘outil allant de la
DISTANCE D‘APPROCHE à la profondeur de fraisage,
en mm/min.
ú AVANCE DE FRAISAGE Q207: vitesse de
déplacement de l‘outil lors du fraisage, en mm/min.
ú AVANCE TRANSVERSALE Q209: vitesse de l‘outil lors
de son déplacement à la ligne suivante, en mm/min.;
si vous vous déplacez obliquement dans la matière,
programmer de manière à ce que Q9 soit inférieur à
Q8; si vous vous déplacez obliquement dans le vide,
Q9 peut être supérieur à Q8
ú DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la profondeur de
fraisage pour le positionnement en début et en fin de
cycle
8.6 Cy
cles d'usinag
e ligne-à-ligne
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
