6 Programmation: Programmer les contours

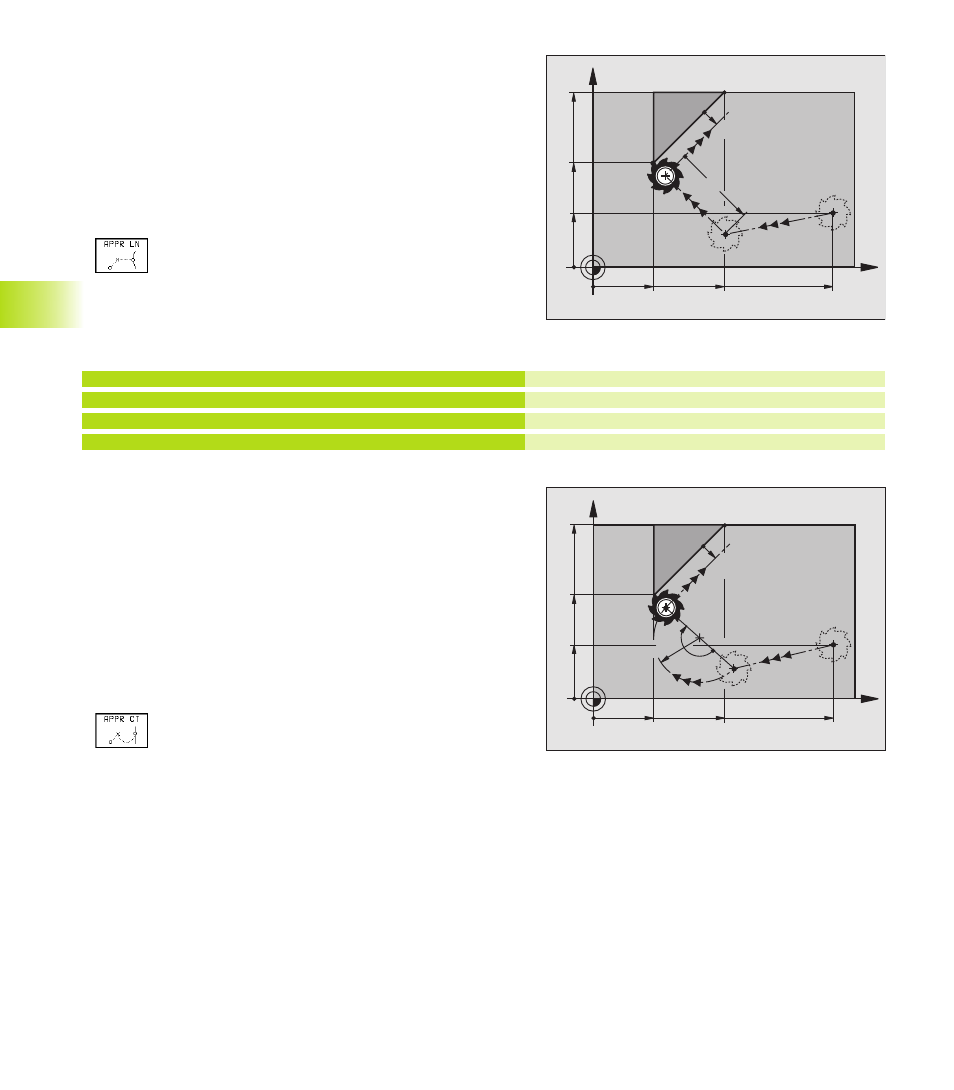

Approche par une droite perpendiculaire au premier
point du contour: APPR LN
La TNC guide l‘outil sur une droite allant du point initial P
S
jusqu‘à
un point auxiliaire P
H
. Partant de là, il aborde le premier point du
contour P
A
en suivant une droite perpendiculaire. Le point auxiliaire
P
H
se situe à une distance LEN du premier point du contour P
A
.
ú
Fonction de contournage au choix: aborder le point initial P
S
ú
Ouvrir le dialogue avec touche APPR/DEP et la softkey APPR LN:
ú
COORDONNEES du premier point du contour P
A
ú
LONGUEUR: distance entre le point auxiliaire P
H
et le
premier point du contour P
A
Introduire LEN toujours avec son signe positif!
ú
CORRECTION DE RAYON RR/RL pour l‘usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
Approche par une trajectoire circulaire
avec raccordement tangentiel: APPR CT
La TNC guide l‘outil sur une droite allant du point initial P
S
jusqu‘à
un point auxiliaire P
H
. Partant de là, il aborde le premier point du
contour P
A
en suivant une trajectoire circulaire qui se raccorde par
tangentement au premier élément du contour.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et
l‘angle au centre CCA. Le sens de rotation de la trajectoire circulaire
est donné par l‘allure générale du premier élément de contour.
ú
Fonction de contournage au choix: aborder le point initial P
S
ú
Ouvrir le dialogue avec touche APPR/DEP et softkey APPR CT:
ú
COORDONNEES du premier point du contour P
A
ú
RAYON R de la trajectoire circulaire
■
Approche du côté de la pièce défini par la correction
de rayon:
introduire R avec son signe positif
■
Approche par le côté de la pièce:
introduire R avec son signe négatif
Aborder P
S
sans correction de rayon
P
A
avec corr. rayon. RR, distance P
H
à P
A
: LEN=15
Point final du premier élément du contour
Elément de contour suivant
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
CCA=
180°
R10
35
20
