4 cont our nag es – coor données car tésiennes – HEIDENHAIN TNC 426 (280 462) Manuel d'utilisation
Page 100
87
HEIDENHAIN TNC 426

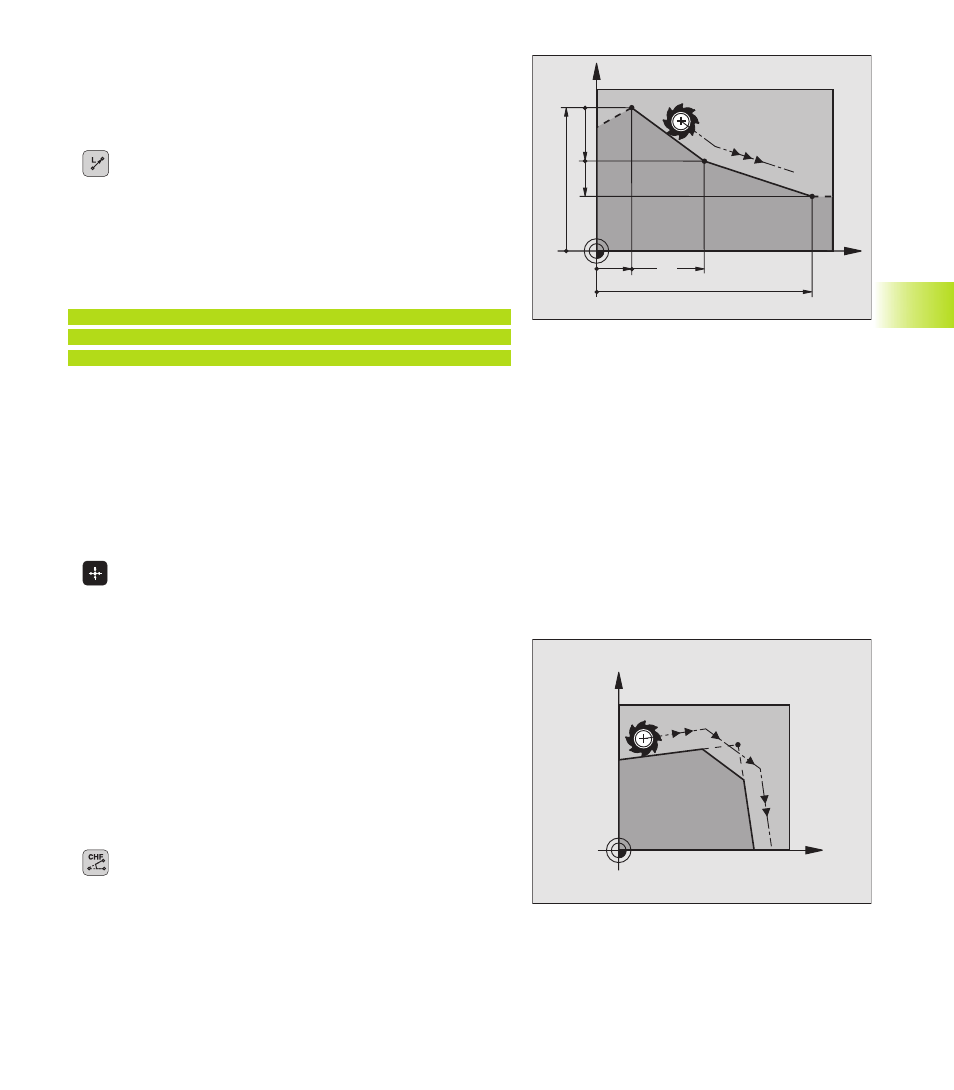

Droite L
La TNC déplace l‘outil sur une droite allant de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point
final de la séquence précédente.
ú
Introduire COORDONNEES du point final de la droite
Si nécessaire:
ú
CORRECTION DE RAYON RL/RR/R0
ú
AVANCE F
ú
FONCTION AUXILIAIRE M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Prise en compte de la position effective
Vous pouvez aussi générer une séquence linéaire (séquence L)
avec la touche „Prise en compte de position effective“:
ú
Déplacez l‘outil en mode de fonctionnement MANUEL
jusqu‘à la position qui doit être prise en compte
ú
Commuter l‘affichage de l‘écran sur MEMORISATION/EDITION
DE PROGRAMME
ú
Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
ú
Appuyer sur la touche „Prise en compte de position
effective“: La TNC génère une séquence L ayant les
coordonnées de la position effective
Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l‘intersection de deux droites
peuvent être chanfreinés.
■
Dans les séquences linéaires précédant et suivant la séquence
CHF, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
■
La correction de rayon doit être identique avant et après la
séquence CHF
■
Le chanfrein doit pouvoir être usiné avec l‘outil actuel
ú
CHANFREIN: introduire la longueur du chanfrein
Tenez compte des remarques à la page suivante!
X
Y
60
15
40
10
10
20
X
Y
