8 Programmation: Cycles 152
ú COORD. SURFACE PIECE Q203 (en absolu):
Coordonnée de la surface de la pièce
ú 2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée dans l‘axe de broche
excluant toute collision entre l‘outil et la pièce
(matériels de bridage).
ú CENTRE 1er AXE Q216 (en absolu): centre de la
poche dans l‘axe principal du plan d‘usinage
ú CENTRE 2ème AXE Q217 (en absolu): centre de la
poche dans l‘axe auxiliaire du plan d‘usinage
ú DIAMETRE PIECE BRUTE Q222: diamètre de la
poche prête à être usinée; introduire un diamètre de la
pièce brute inférieur au diamètre de la pièce finie
ú DIAMETRE PIECE FINIE Q223: diamètre de la poche
après usinage; introduire un diamètre de la pièce finie
supérieur au diamètre de la pièce brute

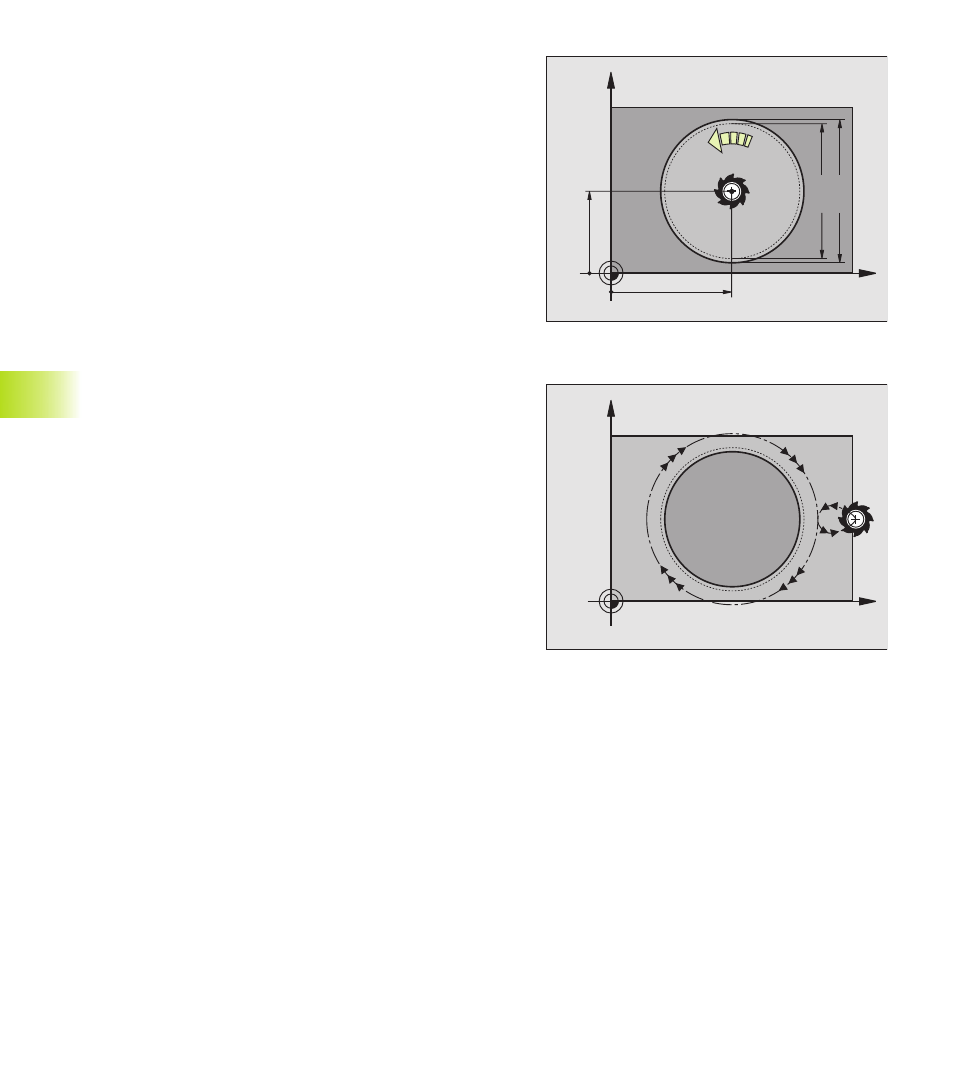

FINITION DE TENON CIRCULAIRE (cycle 215)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
DISTANCE D‘APPROCHE ou – si celle-ci est programmée – à la
2ème DISTANCE D‘APPROCHE, puis au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Pour calculer le point
initial, la TNC tient compte du diamètre de la pièce brute et du
rayon de l‘outil
3 Si l‘outil se trouve à la 2ème DISTANCE D‘APPROCHE, la TNC le
déplace en rapide FMAX à la DISTANCE D‘APPROCHE et
ensuite, à la première PROFONDEUR DE PASSE suivant
l‘AVANCE PLONGEE EN PROFONDEUR
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (2 à 5) est répété jusqu‘à ce que la PROFONDEUR
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la DISTANCE
D‘APPROCHE ou – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE, puis pour terminer, au centre du tenon
(position finale = position initiale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
