Sélectionner le mode MANUEL
<

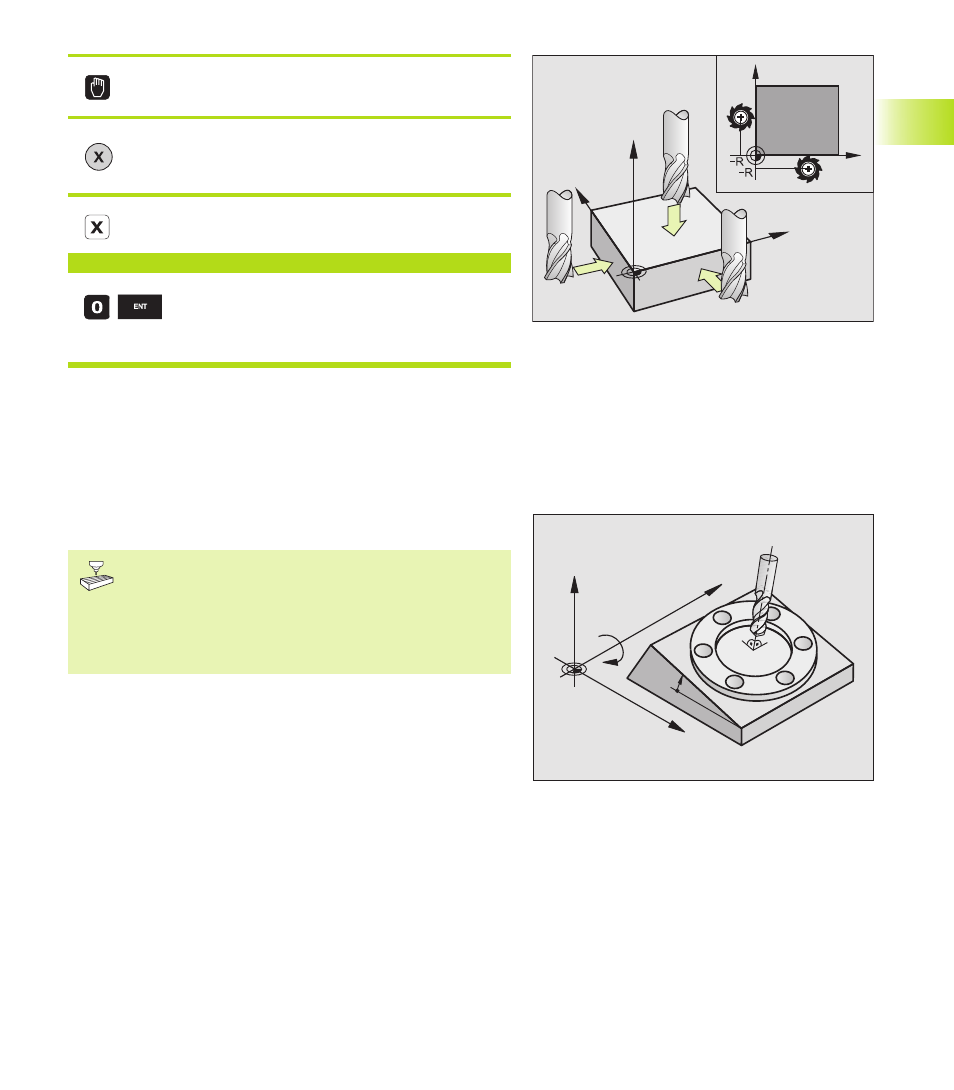

Déplacer l‘outil avec précaution jusqu‘à ce qu‘il
affleure la pièce
<
Sélectionner l‘axe
POINT DE REFERENCE X=
<
Outil zéro: Initialiser l‘affichage à une position
pièce connue (ex. 0) ou introduire l‘épaisseur d
de la cale d‘épaisseur
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil pré-réglé dans l‘axe de plongée, initialisez
l‘affichage de l‘axe de plongée à la longueur L de l‘outil ou à la
somme Z=L+d.
2.5 Inclinaison du plan d‘usinage
Les fonctions d‘inclinaison du plan d‘usinage sont
adaptées par le constructeur de la machine à la TNC et à
la machine. Sur certaines têtes pivotantes ou plateaux
inclinés, le constructeur de la machine définit si les
angles programmés doivent être interprétés comme
coordonnées des axes rotatifs ou bien comme angles
dans l‘espace. Consultez le manuel de votre machine.
La TNC facilite l‘inclinaison de plans d‘usinage sur machines
équipées de têtes pivotantes ou de plateaux inclinés. Cas
d‘applications types: perçages ou contours inclinés dans l‘espace.
Le plan d‘usinage pivote toujours autour du point zéro actif. Dans ce
cas, et comme à l‘habitude, l‘usinage est programmé dans un plan
principal (par ex. plan X/Y). Toutefois, l‘usinage est réalisé dans un
plan incliné par rapport au plan principal.
Il existe deux fonctions pour l‘inclinaison du plan d‘usinage:
■ Inclinaison manuelle à l‘aide de la softkey 3D ROT en modes
MANUEL et MANIVELLE ELECTRONIQUE (description ci-après)
■ Inclinaison programmée, cycle 19 PLAN D‘USINAGE dans le
programme d‘usinage: cf. page 200.
Y
X
Z
X
Y
2.5 Inclinaison du plan d‘usinage
X
Z
Y
B
10°
