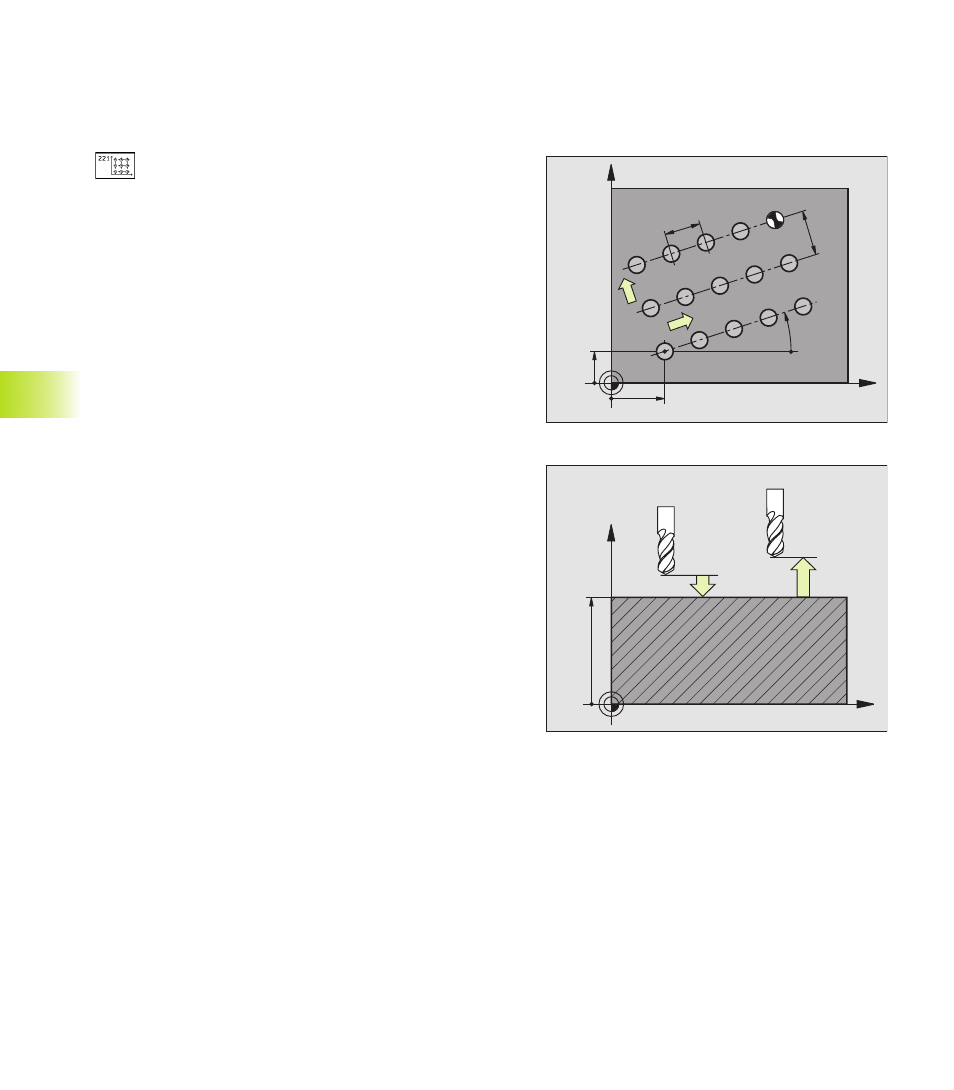

8 Programmation: Cycles

164

8 Pour terminer, la TNC déplace l‘outil sur le point initial de la

dernière ligne

9 Toutes les autres lignes sont usinées suivant un déplacement

pendulaire

ú

POINT INITIAL 1er AXE Q225 (en absolut):
coordonnée du point initial dans l‘axe principal du plan
d‘usinage

ú

POINT INITIAL 2ème AXE Q226 (en absolut):
coordonnée du point initial dans l‘axe auxiliaire du plan
d‘usinage

ú

DISTANCE 1er AXE Q237 (en incrémental): distance
entre les différents points sur la ligne

ú

DISTANCE 2ème AXE Q238 (en incrémental):
distance entre les lignes

ú

NOMBRE D‘INTERVALLES Q242: nombre
d‘opérations d‘usinage sur la ligne

ú

NOMBRE DE LIGNES Q243: nombre de lignes

ú

POSITION ANGULAIRE Q224 (en absolu): angle de
rotation de l‘ensemble du schéma de perçages; le
centre de rotation est situé sur le point initial

ú

DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la surface de la
pièce

ú

COORD. SURFACE PIECE Q203 (en absolu):
coordonnée de la surface de la pièce

ú

2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée dans l‘axe de broche
excluant toute collision entre l‘outil et la pièce
(matériels de bridage)

8.4 Cy

cles d'usinag

e de motifs de points

X

Z

Q200

Q203

Q204

X

Y

Q226

Q225

Q224

Q238

Q237

N = Q242

N = Q243
