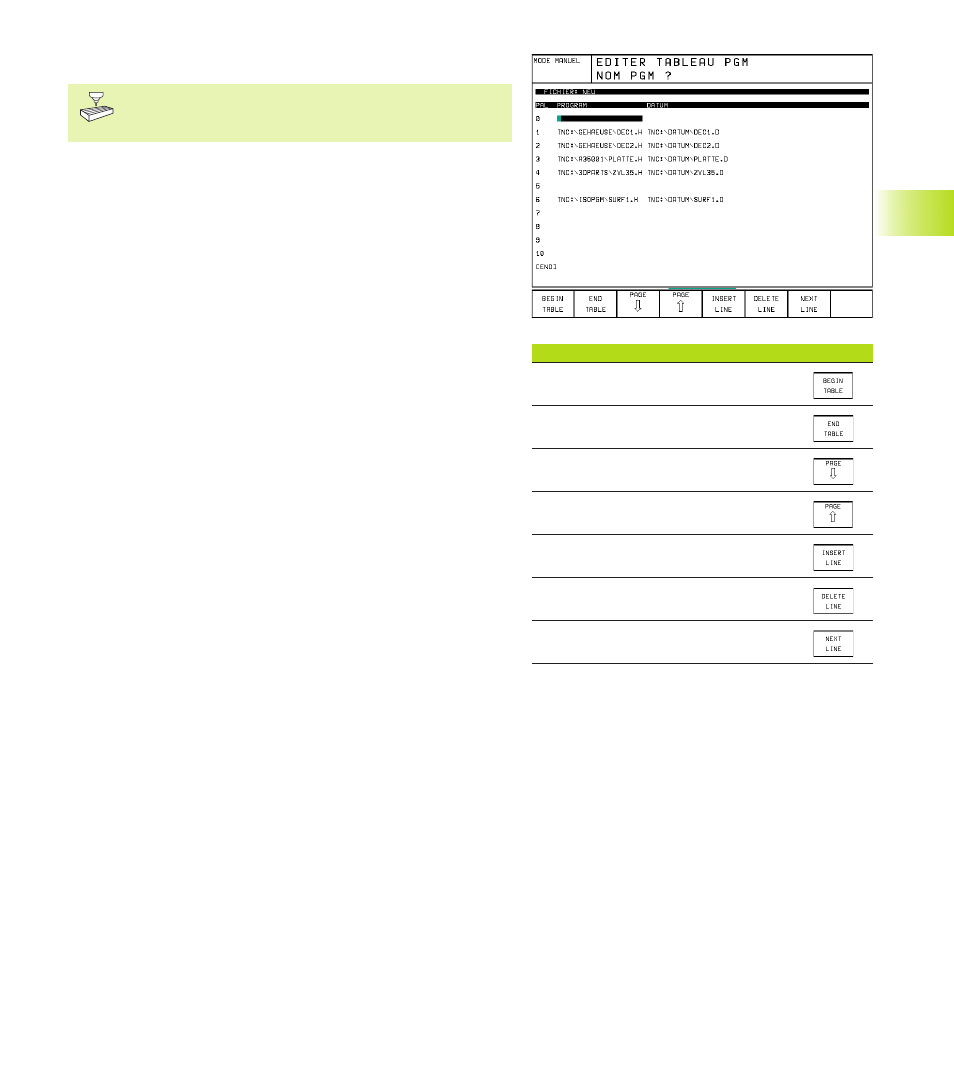

Sélectionner le début du tableau
Sélectionner la fin du tableau
Sélectionner page suivante du tableau
Sélectionner page précédente du tableau
Insérer ligne en fin de tableau
Effacer ligne en fin de tableau
Sélectionner début ligne suivante
4.9 Création de tableaux de palettes
Les tableaux de palettes sont gérés et restitués en
fonction de la définition dans l‘automate. Consultez le
manuel de votre machine!
Les tableaux de palettes sont utilisés sur centres d‘usinage équipés
d‘un changeur de palettes: Pour les différentes palettes, le tableau
de palettes appelle les programmes d‘usinage qui lui appartiennent
et active les tableaux de points zéro correspondants.
Les tableaux de palettes contiennent les données suivantes:
■
Numéro de palette PAL
■
Nom du programme d‘usinage PROGRAMME
■
Tableau de points zéro DATUM
Sélectionner le tableau de palettes
ú
En mode MEMORISATION/EDITION DE PROGRAMME,
sélectionner la gestion de fichiers avec la touche PGM MGT
ú
Afficher les fichiers de type .P: appuyer sur les softkeys
SELECT TYPE et SHOW .P
ú
Sélectionner le tableau de palettes à l‘aide des touches fléchées
ou introduire le nom d‘un nouveau tableau
ú
Valider la sélection avec la touche ENT
ú
Inscrire les programmes et tableaux de points zéro dans le
tableau de palettes. Dans les colonnes, introduisez les noms des
programmes et leurs tableaux de points zéro. Dans le tableau,
vous pouvez décaler le champ clair à l‘aide des touches fléchées.
Lorsque vous éditez un fichier de palettes, la TNC affiche les
softkeys d‘édition: cf. tableau de droite.
Quitter le tableau de palettes
ú
Sélectionner la gestion de fichiers: appuyer sur la touche
PGM MGT
ú
Sélectionner l‘autre type de fichier: appuyer sur la softkey
SELECT TYPE et sur la softkey correspondant à l‘autre type de
fichier désiré, par ex. SHOW .H
ú
Sélectionner le fichier désiré
4.9 Création de fichiers de palettes
