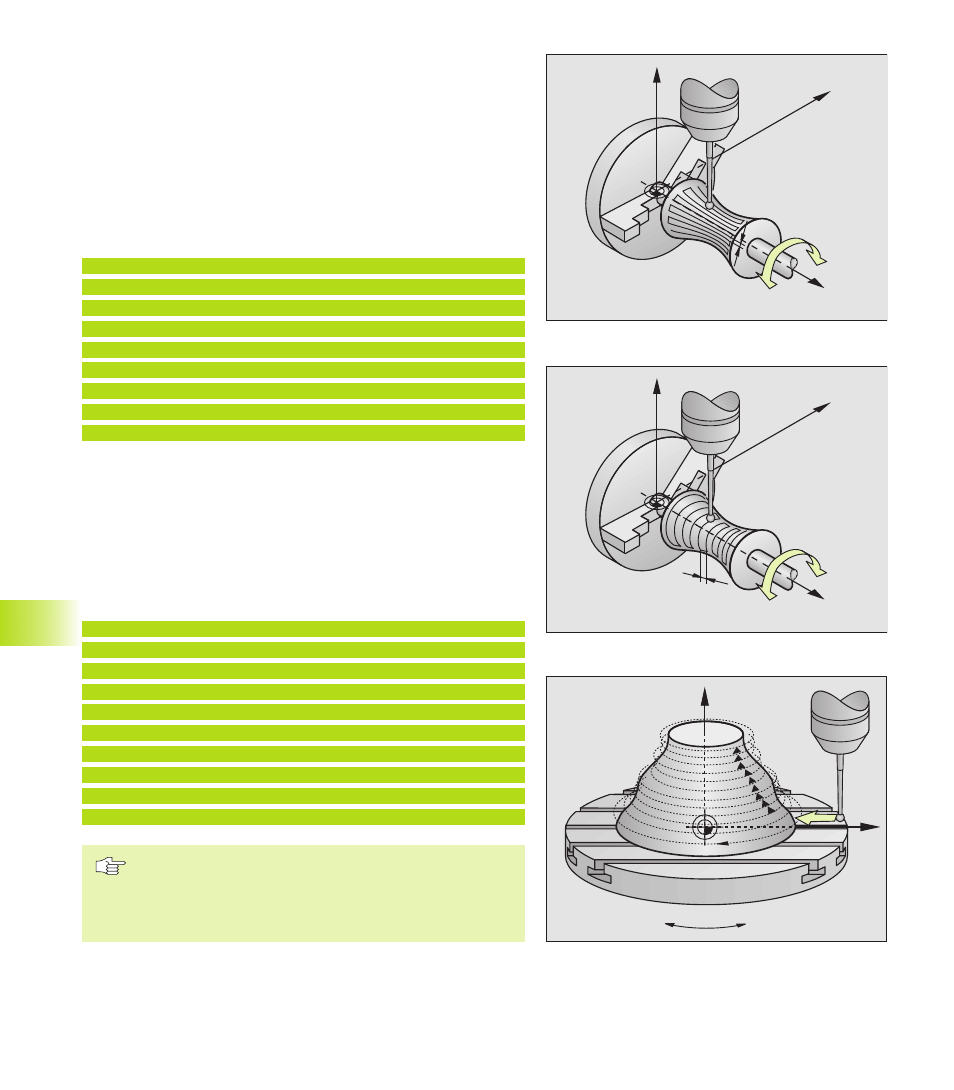

Palpeur à commutation: Cycle MEANDRES avec axe rotatif
Si vous avez défini un axe linéaire (ex. X) dans le paramètre
d‘introduction SENS DES LIGNES, en fin de ligne la TNC
incrémente l‘axe rotatif (ex. A) défini dans le cycle ZONE de la
valeur de DIST. ENTRE LIGNES. Le palpeur oscille, par exemple
dans le plan Z/X. Cf. figure de droite, en haut.
Si vous avez défini un axe rotatif (ex. A) comme sens des lignes, en
fin de ligne la TNC incrémente l‘axe linéaire (ex. X) défini dans le
cycle ZONE de la valeur de DIST. ENTRE LIGNES. Le palpeur
oscille, par exemple dans le plan Z/A. Cf. figure de droite, au centre.
Exemple de séquences CN
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 NOM PGM: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+65
34 TCH PROBE 5.4 HAUT.: 50
...
60 TCH PROBE 6.0 MEANDRES
61 TCH PROBE 6.1 SENS A
62 TCH PROBE 6.2 ELEV.: 0,3 DIST.L: 0,5 DIST P: 0,5
COURBES DE NIVEAUX avec axe rotatif
Dans le cycle, vous définissez le point initial dans un axe linéaire
(ex. X) et dans un axe rotatif (ex. C). Vous définissez de la même
manière la succession de la procédure d‘approche. La palpeur
oscille, par exemple dans le plan X/C. Cf. figure de droite, en bas.
Ce processus s‘applique aussi aux machines équipées seulement
de deux axes linéaires (ex. Z/X) et d‘un axe rotatif (ex. C).
Exemple de séquences CN
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 NOM PGM: DATH
32 TCH PROBE 5.2 Z X–50 C+0 Z+0
33 TCH PROBE 5.3 X+50 C+360 Z+85
34 TCH PROBE 5.4 HAUT.: 50
...
60 TCH PROBE 7.0 COURBES DE NIVEAUX
61 TCH PROBE 7.1 TEMPS: 250 X+80 C+0
62 TCH PROBE 7.2 SUITE CHRON: X–/C+
63 TCH PROBE 7.3 ELEV.: 0,3 DIST.L: –0,5 DIST P: 0,5
Le sens de rotation de l‘axe rotatif défini dans la
SUCCESSION d‘approche est valable pour toutes les
courbes de niveaux (lignes). Avec le sens de rotation,
vous définissez si l‘opération de fraisage suivante doit
être exécutée en avalant ou en opposition.
