Afficher les résultats de la mesure

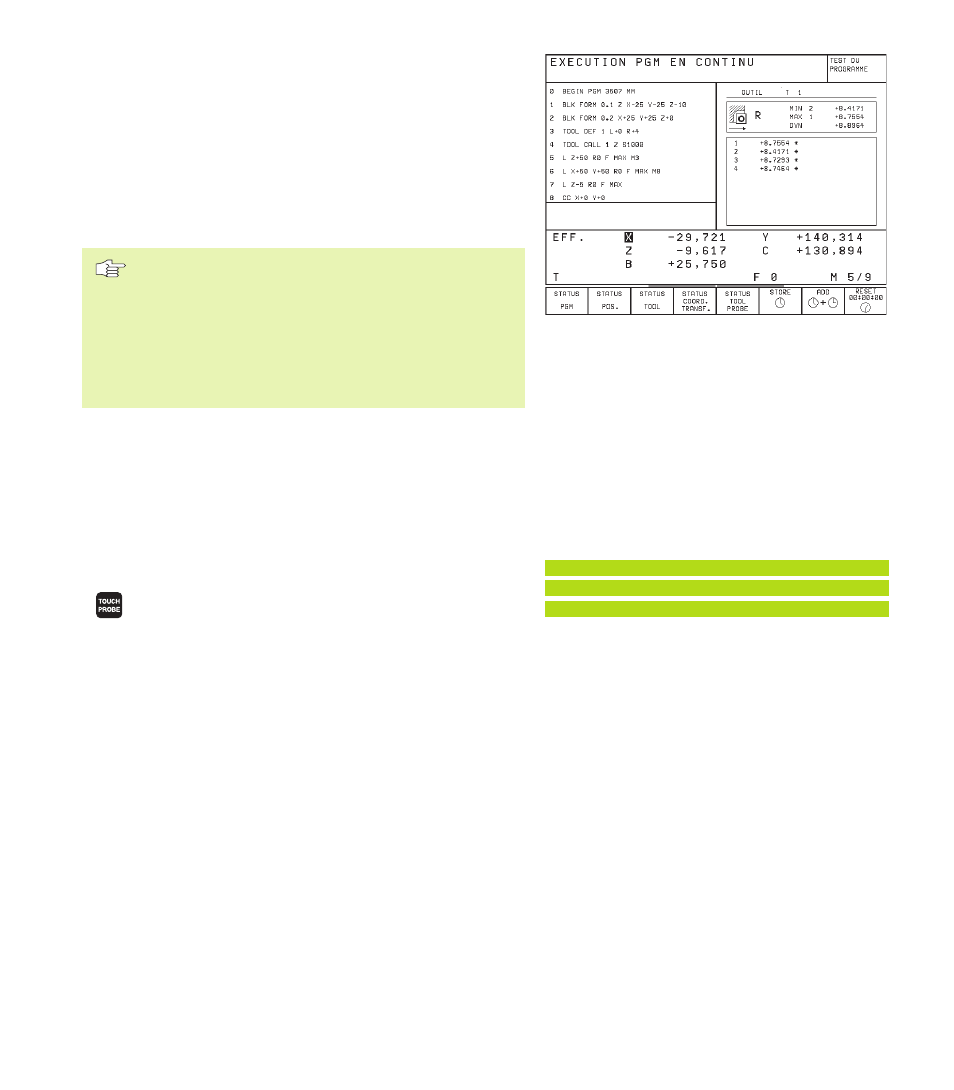

A l‘aide de la softkey STATUS TOOL PROBE, vous pouvez faire
apparaître dans l‘affichage d‘état supplémentaire (en modes de
fonctionnement Machine) les résultats de l‘étalonnage d‘outil. La
TNC affiche alors le programme à gauche et les résultats de la
mesure à droite. Les valeurs de mesure qui dépassent la tolérance
d‘usure sont marquées d‘une astérisque „
∗
“ – et celles qui
dépassent la tolérance de rupture, d‘un „B“.
Etalonnage du TT 120
Avant d‘effectuer l‘étalonnage, vous devez introduire
dans le tableau d‘outils TOOL.T le rayon et la longueur
exacts de l‘outil d‘étalonnage.
Il convient de définir dans les paramètres-machine
6580.0 à 6580.2 la position du TT 120 à l‘intérieur de la
zone de travail de la machine.
Si vous modifiez l‘un des paramètres-machine 6580.0 à
6580.2, vous devez effectuer un nouvel étalonnage.
Vous étalonnez le TT 120 à l‘aide du cycle de mesure TCH PROBE
30. Le processus d‘étalonnage est automatique. La TNC calcule
également de manière automatique le désaxage de l‘outil
d‘étalonnage. Pour cela, elle fait pivoter la broche de 180° à la
moitié du cycle d‘étalonnage.
Vous devez utiliser comme outil d‘étalonnage une pièce
parfaitement cylindrique, par exemple une tige cylindrique. Les
valeurs d‘étalonnage ainsi obtenues sont stockées dans la TNC et
prises en compte automatiquement par elle lors des étalonnages
d‘outils ultérieurs.
ú
Programmer le cycle d‘étalonnage: en mode
MEMORISATION/EDITION DE PROGRAMME,
appuyer sur la touche TCH PROBE.
ú
TCH PROBE 30 ETALONNAGE TT: prendre en
compte le cycle de mesure 30 ETALONNAGE TT à
l‘aide des touches fléchées; valider avec la touche
ENT.
ú
HAUTEUR DE SECURITE: introduire la position dans
l‘axe de broche à l‘intérieur de laquelle aucune collision
ne peut se produire avec les pièces ou matériels de
bridage.
Exemple de séquences CN
6 TOOL CALL 1 Z
7 TCH PROBE 30.0 ÉTALONNAGE TT
8 TCH PROBE 30.1 HAUT.: +90
5.5 Etalonnage d‘outils à l‘aide du TT 120
5 Programmation: Outils
