67 HEIDENHAIN TNC 426
Les coordonnées pour la position X,Y, Z et pour les
normales de surface NX, XY, XZ doivent être dans le
même ordre à l‘intérieur de la séquence CN.
La correction 3D avec normales de surface est valable
pour les coordonnées dans les axes principaux X, Y, Z.
La TNC n‘émet pas de message d‘erreur si des
surépaisseurs d‘outil devaient endommager le contour.

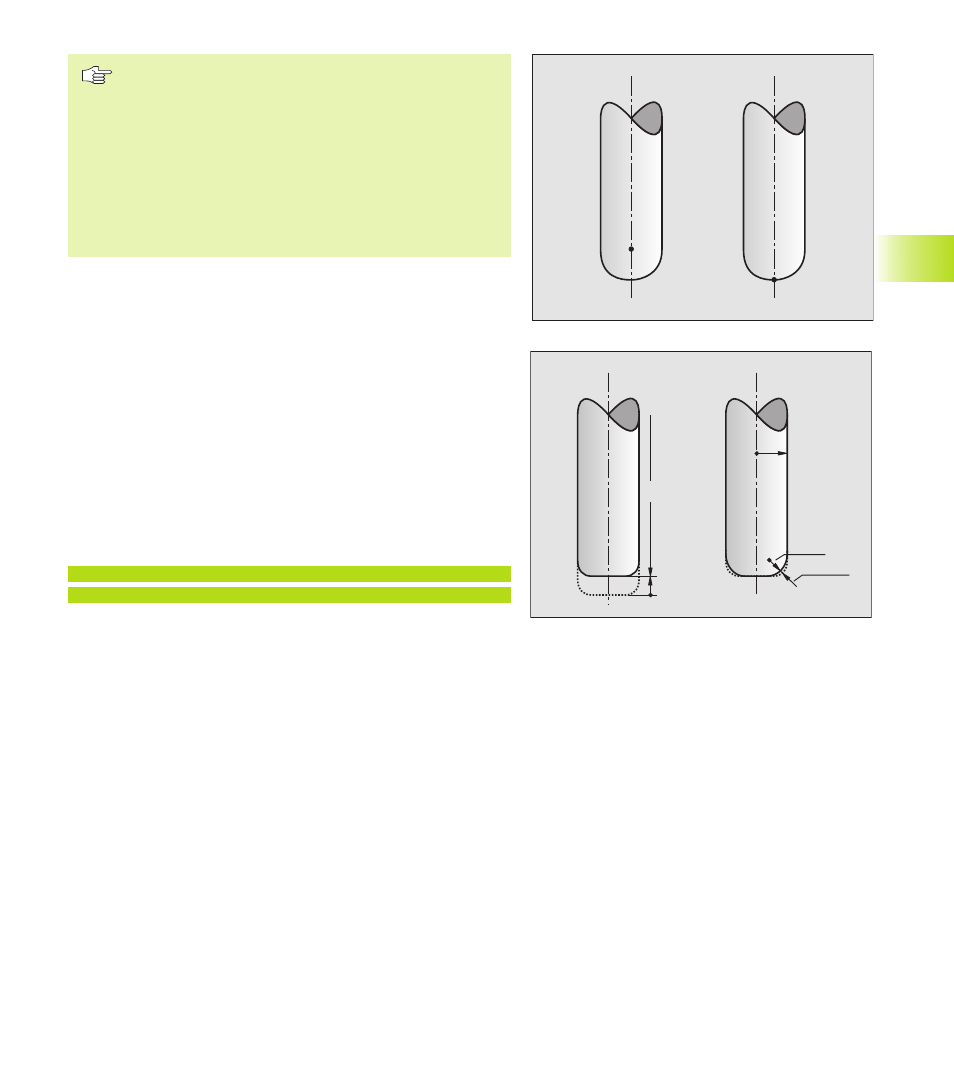

Le paramètre-machine 7680 vous permet de définir si le
système CAO a corrigé la longueur d‘outil en prenant en
compte le centre de la bille P
T
ou son pôle sud P
SP
.
Utilisation d‘autres outils: Valeurs Delta
Si vous utilisez des outils de dimensions différentes de celles des
outils prévus à l‘origine, introduisez la différence des longueurs et
rayons comme valeurs Delta dans le tableau d‘outils:
■ Valeur Delta positive DL, DR, DR2
Les cotes de l‘outil sont supérieures à celles de l‘outil d‘origine
(surépaisseur)
■ Valeur Delta négative DL, DR, DR2
Les cotes de l‘outil sont inférieures à celles de l‘outil d‘origine
(réduction d‘épaisseur)
La TNC corrige la position de l‘outil à l‘aide des valeurs Delta et des
normales de surface.
Exemple: Séquence de programme avec normales de surface
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581
NY+0,0078922 NZ–0,8764339 F1000 M3
LN Droite avec correction 3D
X, Y, Z Coordonnées corrigées du point final de la droite
NX, NY, NZ Composantes des normales de surface
F Avance
M Fonction auxiliaire
Vous pouvez introduire et modifier l‘avance F et la fonction auxiliaire
M en mode MEMORISATION/EDITION DE PROGRAMME.
Les coordonnées du point final de la droite et les composantes des
normales de surface sont calculées par le système CAO.
5.4 Correction d‘outil tri-dimensionnelle
DL>0
L
R
DR2>0
R2
P
T
P
SP
