261 HEIDENHAIN TNC 426

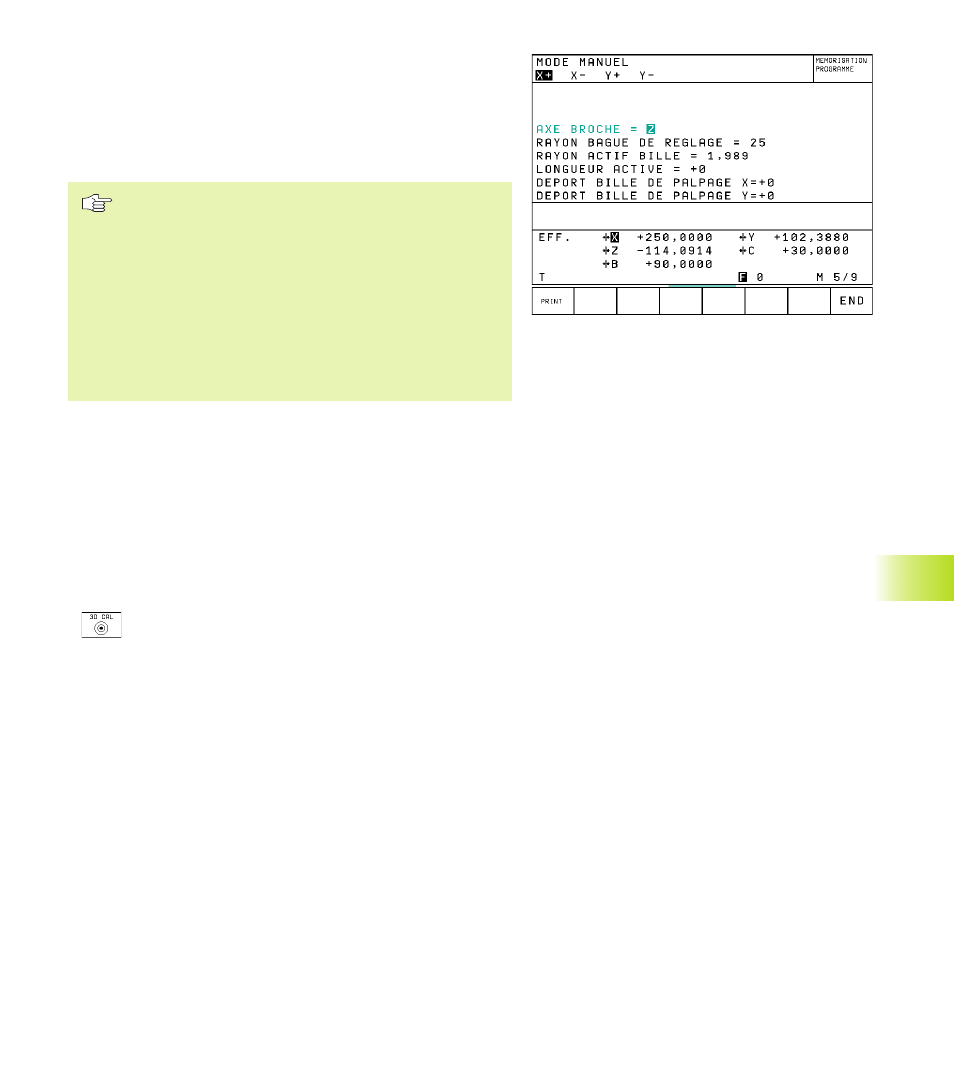

Afficher les valeurs d‘étalonnage
La TNC mémorise la longueur et le rayon effectifs ainsi que la
valeur de désaxage du palpeur et les prendra en compte lors des
utilisations ultérieures du palpeur 3D. Pour afficher les valeurs
mémorisées, appuyez sur CAL L et CAL R.
Etalonner le palpeur mesurant
Si la TNC affiche le message d‘erreur TIGE DE
PALPAGE DEVIEE, sélectionnez le menu d‘étalonnage
3D et appuyez sur la softkey RESET 3D.
Le palpeur mesurant doit être réétalonné après chaque
modification des paramètres-machine du palpeur.
L‘étalonnage de la longueur effective est réalisé de la
manière manière qu‘avec le palpeur à commutation. Il
faut aussi introduire le rayon d‘outil R2 (rayon d‘angle).
PM6321 vous permet de définir si la TNC étalonne le
palpeur mesurant avec ou sans rotation dans les deux
sens à 180°.
Avec le cycle d‘étalonnage 3D destiné au palpeur mesurant, vous
pouvez étalonner de manière entièrement automatique une bague
étalon (livrable par HEIDENHAIN). Vous la fixez sur la table de la
machine au moyen de griffes de serrage.
A partir des valeurs de mesure enregistrées lors de l‘étalonnage, la
TNC calcule la flexibilité du palpeur, le fléchissement de sa tige et
son désaxage. A l‘issue du processus d‘étalonnage, la TNC inscrit
automatiquement ces valeurs dans le menu d‘introduction.
ú Pré-positionner le palpeur en mode MANUEL approximativement
au centre de la bague-étalon et le faire pivoter à 180°.
ú Sélectionner le cycle d‘étalonnage 3D: appuyer sur la
softkey 3D CAL
ú Introduire les RAYON 1 PALPEUR et RAYON 2
PALPEUR. Introduire le Rayon 1 palpeur égal au
Rayon 2 palpeur si vous utilisez une tige de palpage
cylindrique. Introduire le Rayon 2 palpeur différent du
Rayon 1 palpeur si vous utilisez une tige de palpage à
rayon d‘angle
ú DIAMETRE BAGUE DE REGLAGE: Le diamètre est
gravé dans la bague-étalon
ú Lancer la procédure d‘étalonnage: appuyer sur la
touche START externe: le palpeur étalonne la bague-
étalon en suivant un schéma programmé
ú Faire pivoter manuellement le palpeur à 0° dès que la
TNC le demande
ú Lancer la procédure d‘étalonnage pour calculer le
désaxage de la tige de palpage: appuyer sur la touche
START externe. Le palpeur étalonne à nouveau la
bague-étalon en suivant un schéma programmé
