HEIDENHAIN TNC 426
Annuler la rotation de base
ú
Sélectionner la fonction de palpage: appuyer sur PROBING ROT
ú
Introduire l‘ANGLE DE ROTATION „0“; valider avec la touche ENT
ú
Quitter la fonction de palpage: appuyer sur la touche END
12.2 Initialiser le point de référence
avec palpeurs 3D
La sélection des fonctions destinées à initialiser le point de
référence sur la pièce bridée s‘effectue avec les softkeys suivantes:
■
Initialiser point de réf. dans un axe au choix avec PROBING POS
■
Initialiser le coin = point de référence avec PROBING P
■
Initialiser centre du cercle = point de réf. avec PROBING CC

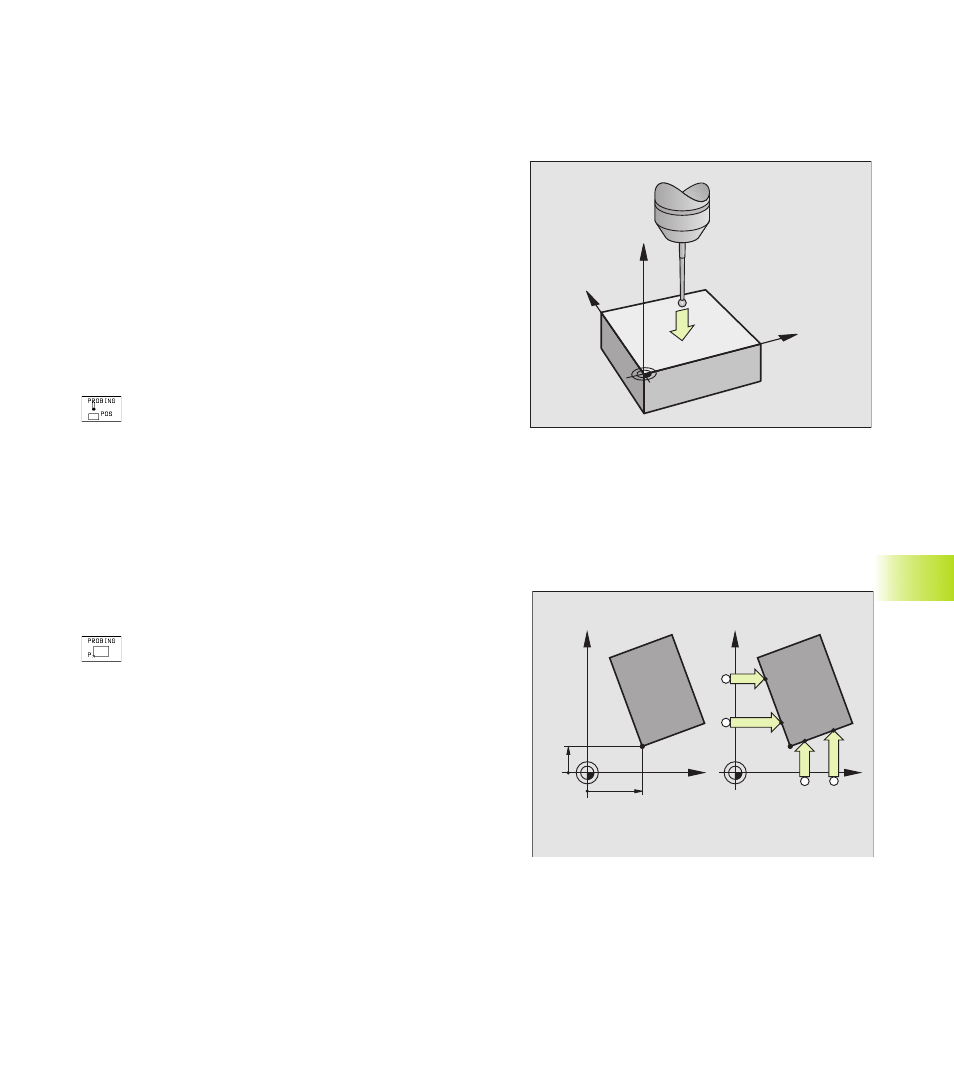

Initialiser le point de référence dans un axe au choix (cf. figure
de droite, en haut)
ú
Sélectionner la fonction de palpage: appuyer sur la
softkey PROBING POS
ú
Positionner le palpeur à proximité du point de palpage
ú
Sélectionner simultanément le sens de palpage et l‘axe
d‘initialisation du point de référence, ex. palpage de Z
dans le sens Z: sélectionner avec les touches fléchées
ú
Palpage: appuyer sur la touche START externe
ú
POINT DE REFERENCE: introduire la coordonnée
nominale, valider avec la touche ENT
Coin pris comme point de référence – Prendre en compte les
points palpés pour la rotation de base (cf. figure de droite)
ú
Sélection fonction palpage: appuyer sur PROBING P
ú
POINTS PALPAGE ISSUS DE LA ROTATION DE
BASE?: appuyer sur la touche ENT pour prendre en
compte les coordonnées des points de palpage
ú
Positionner le palpeur à proximité du premier point de
palpage, sur l‘arête de la pièce qui n‘a pas été palpée
pour la rotation de base
ú
Sélectionner le sens du palpage: sélectionner l‘axe
avec les touches fléchées
ú
Palpage: appuyer sur la touche START externe
ú
Positionner le palpeur à proximité du deuxième point
de palpage, sur la même arête
ú
Palpage: appuyer sur la touche START externe
ú
POINT DE REFERENCE: introduire dans la fenêtre du
menu les deux coordonnées du point de référence,
valider avec la touche ENT
ú
Quitter la fonction de palpage: appuyer sur END
