Destination des valeurs de mesure issues des
cycles de palpage
La TNC doit avoir été préparée par le constructeur de la
machine pour cette fonction. Consultez le manuel de
votre machine!

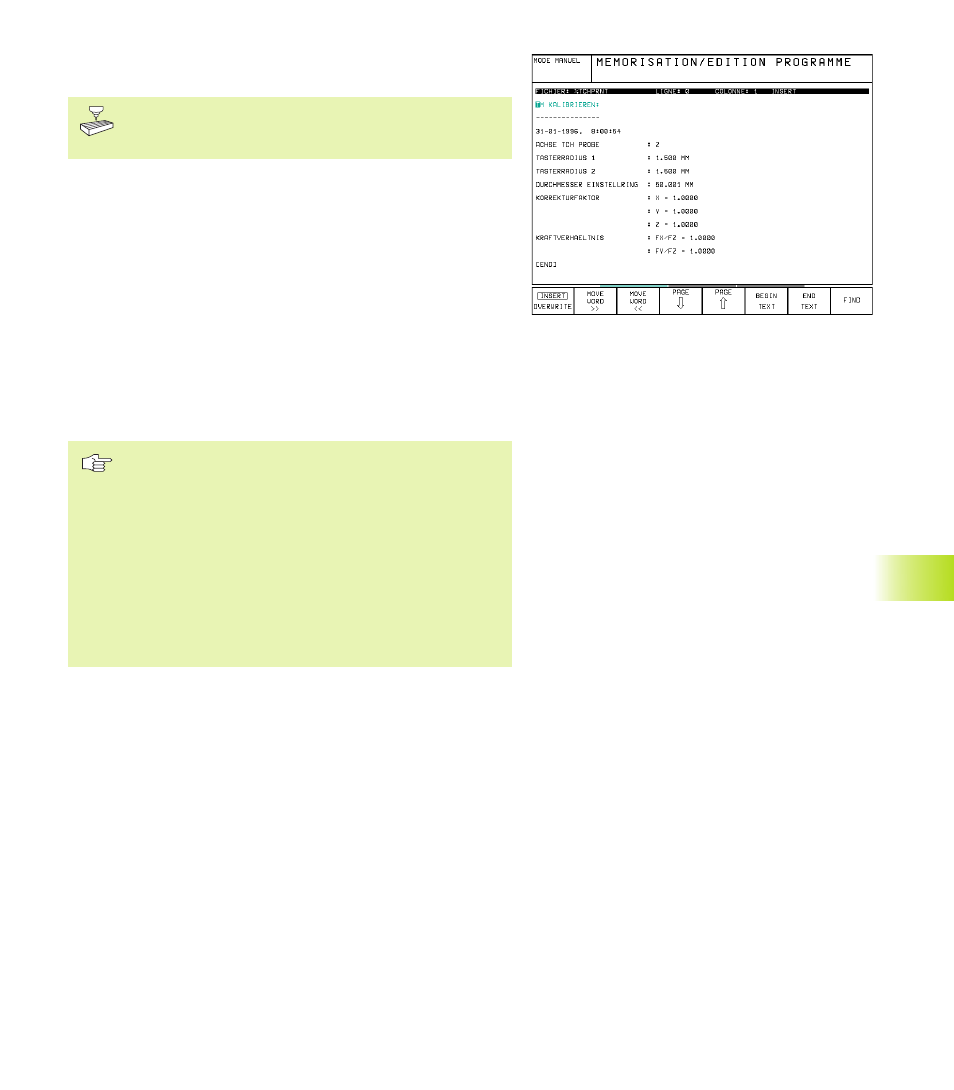

Après avoir exécuté n‘importe quel cycle de palpage, la TNC affiche
la softkey PRINT. Si vous appuyez sur cette softkey, la TNC établit
le protocole des valeurs actuelles du cycle de palpage actif. A l‘aide
de la fonction PRINT du menu de configuration de l‘interface (cf. „14
Fonctions MOD, configuration de l‘interface de données“), vous
définissez si la TNC doit
■ imprimer les résultats de la mesure
■ mémoriser les résultats de la mesure sur son disque dur
■ mémoriser les résultats de la mesure sur un PC.
Lorsque vous mémorisez les résultats de la mesure, la TNC
propose le fichier ASCII %TCHPRNT.A. Si vous n‘avez pas défini de
chemin d‘accès ni d‘interface dans le menu de configuration de
l‘interface, la TNC mémorise le fichier %TCHPRNT dans le
répertoire principal TNC:\.
Lorsque vous appuyez sur la softkey PRINT, le fichier
%TCHPRNT.A ne doit pas être sélectionné en mode
MEMORISATION/EDITION DE PROGRAMME car, dans
ce cas, la TNC délivre un message d‘erreur.
La TNC enregistre les valeurs de mesure uniquement
dans le fichier %TCHPRNT.A. Si vous exécutez plusieurs
cycles de palpage à la suite et désirez mémoriser les
valeurs de la mesure, vous devez alors sauvegarder le
contenu du fichier %TCHPRNT.A entre chaque cycle de
palpage en le copiant ou le renommant.
Le format et le contenu du fichier %TCHPRNT sont
définis par le constructeur de votre machine.
Etalonner le palpeur à commutation
Vous devez étalonner le système de palpage lors:
■ de la mise en route
■ d‘une rupture de l‘outil
■ du changement de la tige de palpage
■ d‘une modification de l‘avance de palpage
■ d‘irrégularités dues, par exemple, à une surchauffe de la machine
Lors de l‘étalonnage, la TNC calcule la longueur „effective“ de la tige
de palpage ainsi que le rayon „effectif“ de la bille de palpage. Pour
étalonner le palpeur 3D, fixez sur la table de la machine une bague
de réglage de hauteur et de diamètre intérieur connus.
