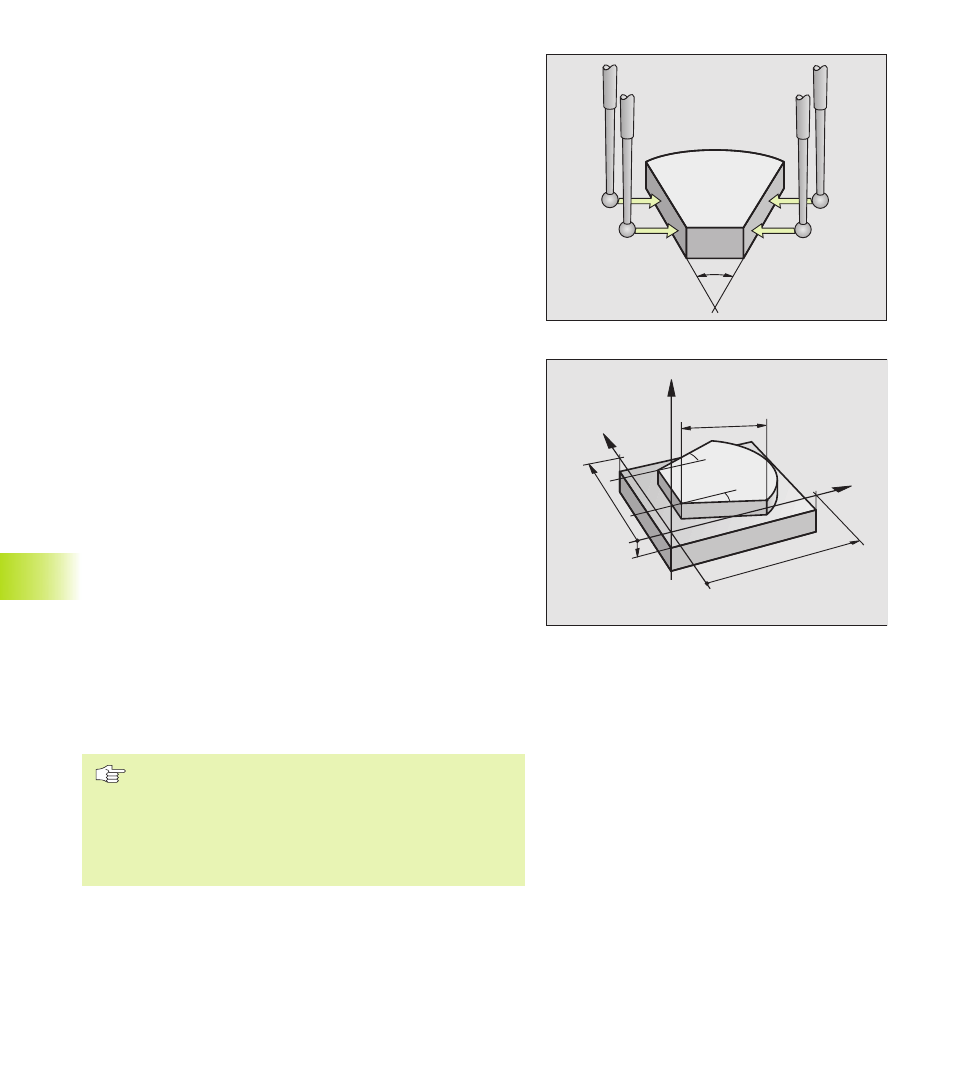

Définir l‘angle compris entre deux arêtes de la pièce
ú Sélectionner la fonction de palpage: appuyer sur la softkey
PROBING ROT
ú ANGLE DE ROTATION: noter l‘angle de rotation affiché si vous
désirez rétablir par la suite la rotation de base réalisée
ú Exécuter la rotation de base pour le premier côté (cf. „Compenser
le désaxage de la pièce“)
ú Palper le deuxième côté, comme pour une rotation de base. Ne
pas initialiser à 0 l‘ANGLE DE ROTATION!
ú Avec la softkey PROBING ROT, afficher comme ANGLE DE
ROTATION l‘angle PA compris entre les arêtes de la pièce
ú Annuler la rotation de base ou rétablir la rotation de base
d‘origine: Initialiser l‘ANGLE DE ROTATION à la valeur notée
précédemment
Mesure avec palpeur 3D en cours d‘exécution du
programme
Le palpeur 3D permet d‘enregistrer les positions sur la pièce
également en cours d‘exécution du programme – y compris avec
inclinaison du plan d‘usinage. Applications:
■ Calcul des différences de hauteur sur surfaces moulées
■ Recherche de tolérances pendant l‘usinage
Vous programmez l‘utilisation du palpeur en mode MEMORISATION
/EDITION DE PROGRAMME à l‘aide de la touche TOUCH PROBE.
La TNC pré-positionne le palpeur et palpe automatiquement la
position donnée. La TNC déplace le palpeur parallèlement à l‘axe
de la machine défini dans le cycle de palpage. Une rotation de base
ou rotation active n‘est prise en compte par la TNC que pour le
calcul du point de palpage. La TNC enregistre la coordonnée du
point de palpage dans un paramètre Q. Elle interrompt le processus
de palpage si le palpeur n‘a pas été dévié à l‘intérieur d‘une course
donnée (sélectionnable par PM6130). Les coordonnées de la
position du palpeur sont également mémorisées à l‘issue du
processus de palpage dans les paramètres Q115 à Q119. Pour les
valeurs de ces paramètres, la TNC ne prend pas en compte la
longueur et le rayon de la tige de palpage.
Pré-positionner manuellement le palpeur de manière à
éviter toute collision à l‘approche du pré-positionnement
programmé.
Veillez à ce que la TNC ne prélève les données d‘outil
(longueur, rayon, axe) ni dans les données d‘étalonnage,
ni dans la dernière séquence TOOL CALL: à sélectionner
dans PM7411
12.3 Etalonner des pièces a
v
ec palpeurs 3D
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
