8 Programmation: Cycles 172
ú DIST. D‘APPROCHE Q6 (en incrémental): distance
entre surface frontale de l‘outil et surface de la pièce
ú HAUTEUR DE SECURITE Q7 (en absolu): hauteur en
valeur absolue à l‘intérieur de laquelle aucune collision
ne peut se produire avec la pièce (pour positionnement
intermédiaire et retraît en fin de cycle)
ú RAYON D‘ARRONDI INTERNE Q8: rayon d‘arrondi
aux „angles“ internes
ú SENS DE ROTATION ? SENS HORAIRE = -1 Q9:
Sens de l‘usinage pour les poches
■ sens horaire (Q9 = -1 usinage en opposition pour
poche et îlot)
■ sens anti-horaire (Q9 = +1 usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d‘usinage lors d‘une
interruption du programme et, si nécessaire, les écraser.
PREPERCAGE (cycle 21)
Déroulement du cycle
dito cycle 1 PERCAGE PROFOND (cf. page 133).
Utilisation
Pour les points de plongée, le cycle 21 PREPERCAGE tient compte
de la SUREP. LATERALE DE FINITION, de la SUREP. DE
FINITION EN PROFONDEUR, et du rayon de l‘outil d‘évidement.
Les points de plongée sont aussi points initiaux pour l‘évidement.
ú PROFONDEUR DE PASSE Q10 (en incrémental):
Distance parcourue par l‘outil en une passe (signe „–“
avec sens d‘usinage négatif)
ú AVANCE PLONGEE EN PROFONDEUR Q11: avance
de perçage en mm/min.
ú NUMERO OUTIL D‘EVIDEMENT Q13: numéro de
l‘outil d‘évidement
EVIDEMENT (cycle 22)

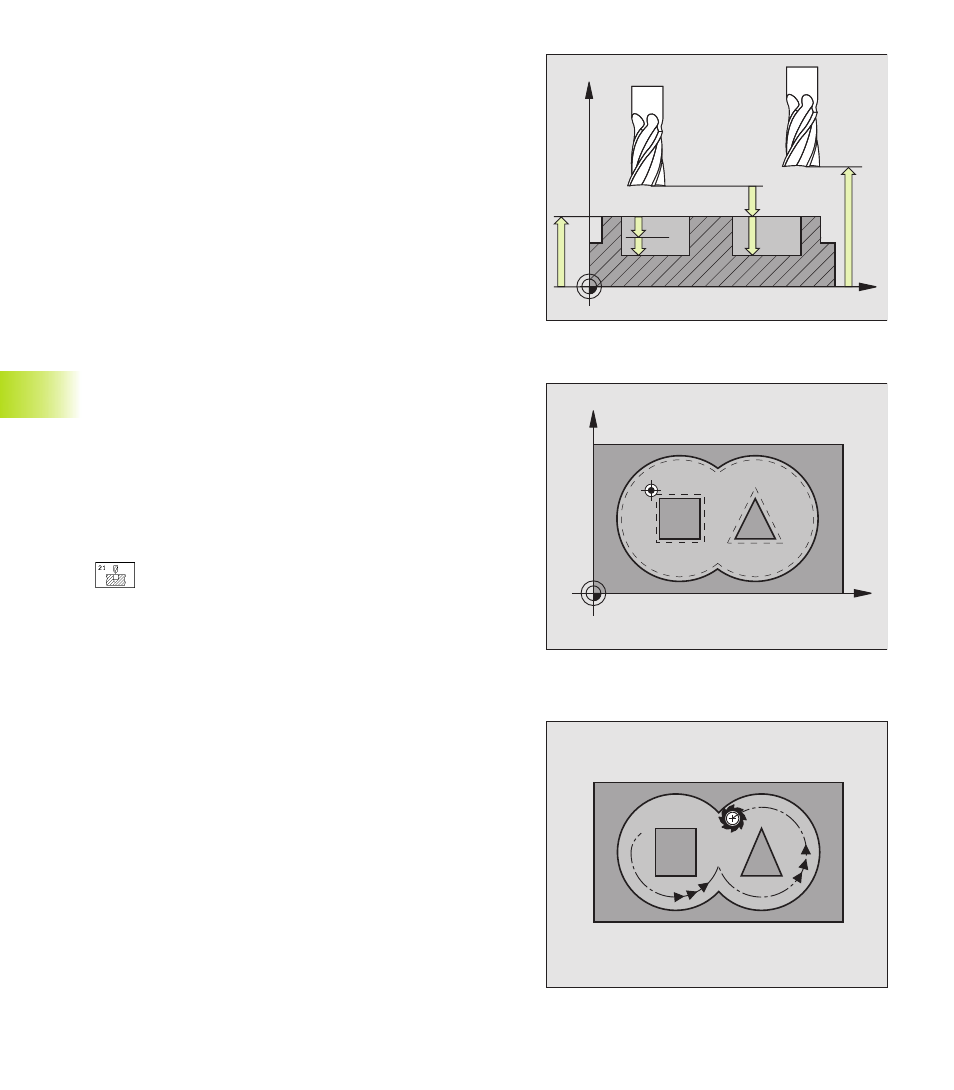

1 La TNC positionne l‘outil au point de plongée. La SUREP.
LATERALE DE FINITION est alors prise en compte
2 Lors de la première PROFONDEUR DE PASSE, l‘outil fraise le
contour de l‘intérieur vers l‘extérieur, suivant l‘AVANCE DE
FRAISAGE Q12
3 Les contours d‘îlots (ici: C/D) sont fraisés librement en se
rapprochant du contour des poches
4 Pour terminer, la TNC parcourt le contour des poches et rétracte
l‘outil à la HAUTEUR DE SECURITE
X
Z
Q6
Q7
Q1
Q10
Q5
8.5 Cy
cles SL
C D
A B
X
Y
