14 Fonctions MOD
294
14.7 Sélectionner l‘affichage de positions
Vous pouvez influer sur l‘affichage des coordonnées pour le mode
MANUEL et les modes de déroulement du programme:

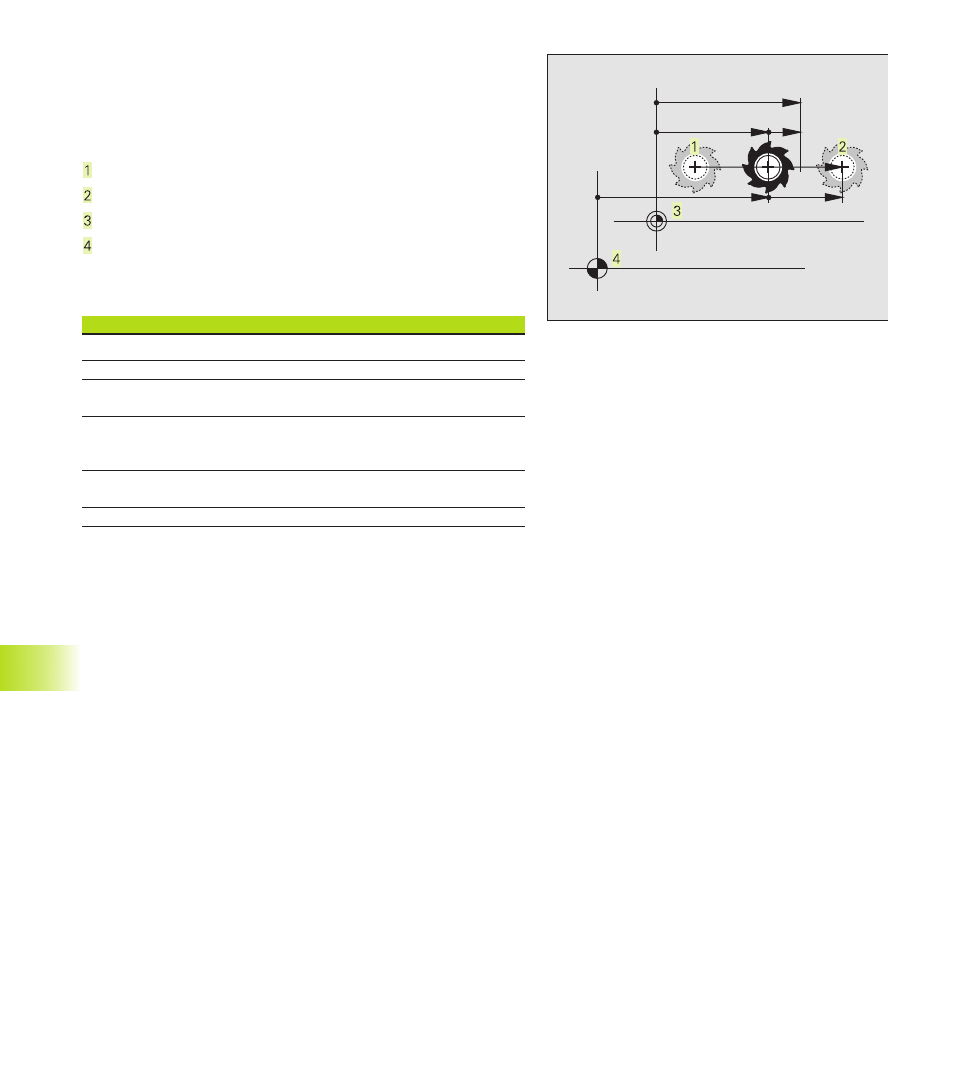

La figure de droite indique différentes positions de l‘outil
Position de départ
Position à atteindre par l‘outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions, vous pouvez sélectionner les
coordonnées suivantes:
Fonction
Affichage
Position nominale; valeur actuelle donnée par la TNC
NOM
Position effective; position actuelle de l‘outil
EFF
Position de référence; position effective calculée
REF
par rapport au point zéro machine
Chemin restant à parcourir jusqu‘à la position
DIST
programmée; différence entre la position effective
et la position à atteindre
Erreur de poursuite; différence entre la position
ER.P
nominale et la position effective
Déviation de la tige du palpeur
DEV
La fonction MOD: AFFICHAGE DE POSITION 1 vous permet de
sélectionner l‘affichage de positions dans l‘affichage d‘état.
La fonction MOD: AFFICHAGE DE POSITION 2 vous permet de
sélectionner l‘affichage de positions dans l‘affichage d‘état
supplémentaire.
14.8 Sélectionner l‘unité de mesure
Grâce à cette fonction, vous pouvez définir si la TNC doit afficher
les coordonnées en mm ou en inch (pouce).
■
Système métrique: ex. X = 15,789 (mm):
Fonction MOD COMMUTATION MM/INCH MM.
Affichage avec 3 chiffres après la virgule
■
Affichage en pouce: ex. X = 0,6216 (inch):
Fonction MOD COMMUTATION MM/INCH INCH.
Affichage avec 4 chiffres après la virgule
