ú NOMBRE D‘USINAGES Q241: nombre d‘opérations
d‘usinage sur le cercle primitif
ú DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la surface de la
pièce; introduire une valeur positive
ú COORD. SURFACE PIECE Q203 (en absolu):
coordonnée de la surface de la pièce
ú 2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée dans l‘axe de broche
excluant toute collision entre l‘outil et la pièce
(matériels de bridage). Introduire une valeur positive
MOTIFS DE POINTS SUR DES LIGNES (cycle 221)
Remarques avant que vous ne programmiez
Le cycle 221 est actif avec DEF, c‘est-à-dire qu‘il appelle
le dernier cycle d‘usinage défini
Si vous combinez l‘un des cycles d‘usinage 200 à 215
avec le cycle 221, la DISTANCE D‘APPROCHE, la
surface de la pièce et la 2ème DISTANCE D‘APPROCHE
programmées dans le cycle 221 sont actives.

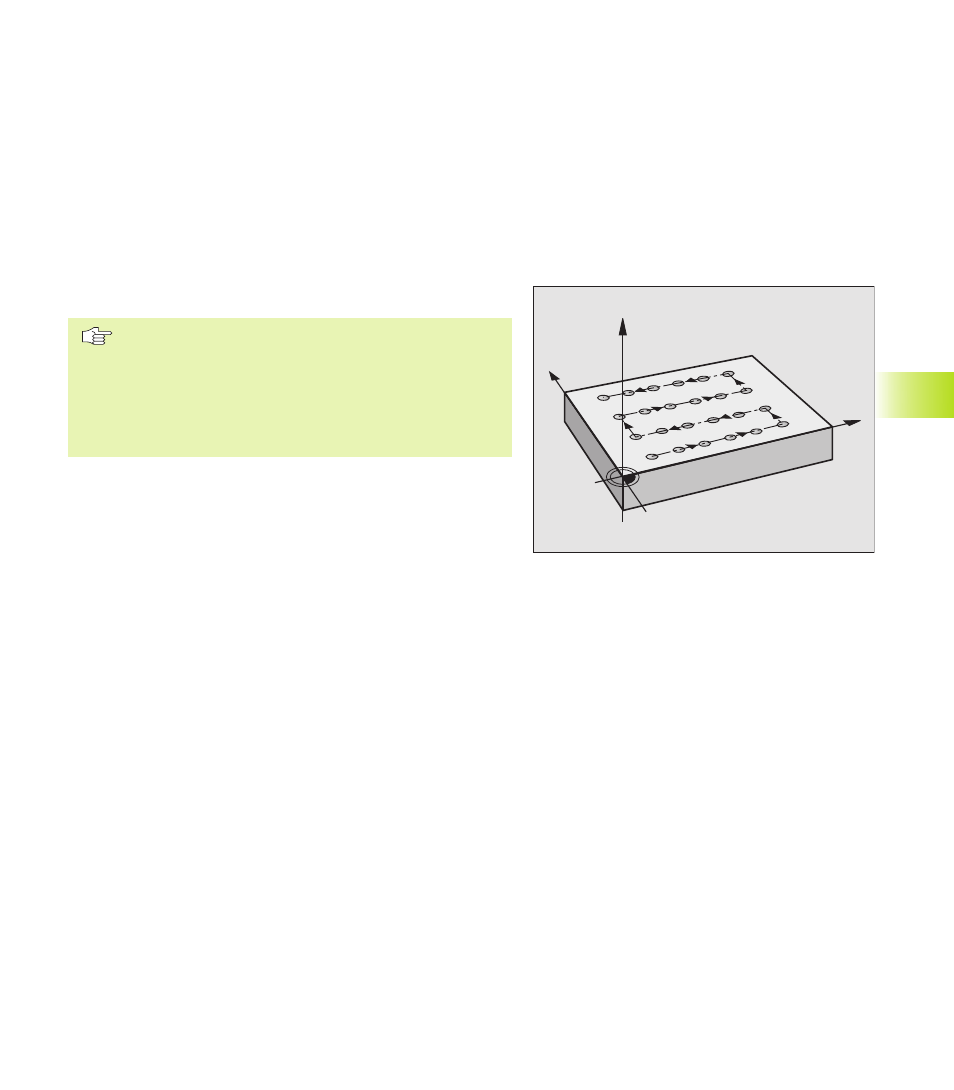

1 La TNC positionne l‘outil automatiquement de la position actuelle
jusqu‘au point initial de la première opération d‘usinage.
Etapes:
■ Aborder la 2ème DISTANCE D‘APPROCHE (axe de broche)
■ Aborder le point initial dans le plan d‘usinage
■ Aller à la DISTANCE D‘APPROCHE au-dessus de la pièce
(axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d‘usinage défini
3 Pour terminer, la TNC positionne l‘outil dans le sens positif de
l‘axe principal, sur le point initial de l‘opération d‘usinage suivante;
l‘outil est positionné à la DISTANCE D‘APPROCHE (ou à la 2ème
DISTANCE D‘APPROCHE)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage soient exécutées sur la première ligne; l‘outil
se trouve sur le dernier point de la première ligne
5 La TNC déplace ensuite l‘outil sur le dernier point de le deuxième
ligne pour l‘usiner
6 Partant de là, la TNC positionne l‘outil dans le sens négatif de
l‘axe principal, sur le point initial de l‘opération d‘usinage suivante
7 Ce processus (5 à 6) est répété jusqu‘à ce que toutes les
opérations d‘usinage soient exécutées sur la deuxième ligne
