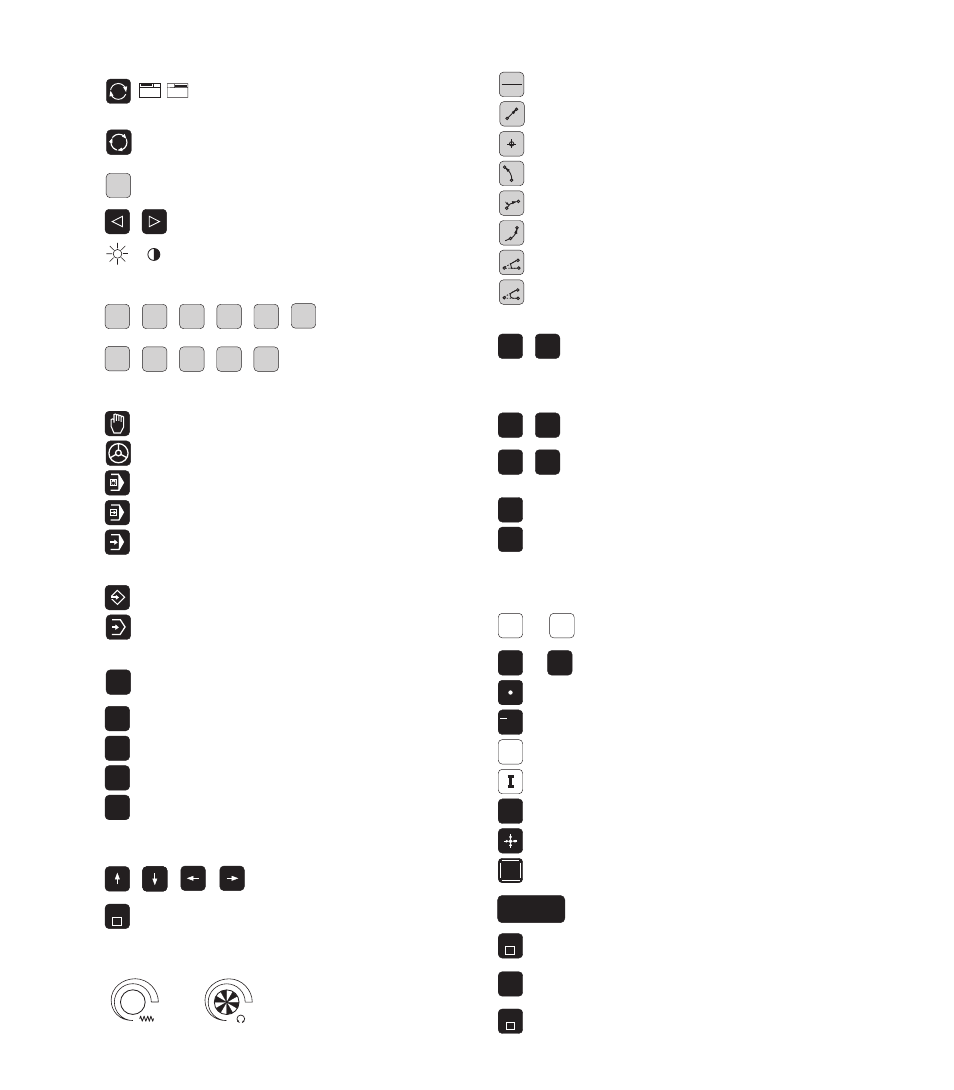

Eléments de commande à l‘écran
Commuter l‘écran entre modes de
fonctionnement machine et
programmation
GRAPHICS
TEXT
SPLIT
SCREEN
Définir la répartition de l‘écran
Softkeys: sélection de la fonction à
l‘écran
Commutation du menu de softkeys
Luminosité, contraste
Clavier alphabétique: introduire lettres et signes
Q W E R
T
Y
Noms de fichiers/
commentaires
G F
S
T M
Programmes
selon DIN/ISO
Sélection modes de fonctionnement Machine
MODE MANUEL
MANIVELLE ELECTRONIQUE
POSITIONNEMENT AVEC INTROD. MAN.
EXECUTION DE PROGRAMME PAS-A-PAS
EXECUTION DE PROGRAMME EN CONTINU
Sélection modes de fonctionnement Programmation
MEMORISATION/EDITION DE PROGRAMME
TEST DE PROGRAMME
Gestion de programmes/fichiers, fonctions TNC
PGM
MGT
Sélectionner/effacer programmes/fichiers,
transmission externe des données
PGM
CALL
Introduire appel de PGM dans un PGM
MOD
Sélectionner la fonction MOD
HELP
Sélectionner la fonction HELP
CALC
Afficher la calculatrice
Décalage du champ clair et sélection directe de
séquences, cycles et fonctions paramétrées
Décalage du champ clair
GOTO
Sélection directe de séquences, cycles et
fonctions paramétrées
Potentiomètres d‘avance/de broche
Programmation d‘opérations de contournage
APPR
DEP
Approche et sortie du contour
L
Droite
CC
Centre de cercle/pôle pour coord. polaires
C
Trajectoire circ. autour du centre de cercle
CR
Trajectoire circulaire avec rayon
CT
Trajectoire circ. avec raccord. tangentiel
CHF
Chanfrein
RND
Arrondi d‘angle
Données d‘outils
TOOL
DEF
TOOL
CALL
Introduction et appel de la longueur
et du rayon de l‘outil
Cycles, sous-programmes et répétitions de
parties de programme
CYCL
DEF
CYCL
CALL
Définition et appel de cycles
LBL
SET
LBL
CALL
Introduction et appel de sous-
programmes et répétitions de parties
de programme
STOP
Introduire arrêt programmé dans un PGM
TOUCH
PROBE
Introduire fonctions de palpage dans un
programme
Introduction des axes de coordonnées et chiffres,
édition
X
...
V
Sélection des axes de coordonnées
ou introduction dans le programme
0
...
9
Chiffres
Point décimal
+/
Changement de signe
P
Introduction de coordonnées polaires
Valeurs incrémentales
Q
Paramètres Q
Prise en compte de position effective
NO
ENT
Passer outre question dialogue, effacer mots
ENT
Valider l‘introduction et poursuivre le
dialogue
END
Clôre la séquence
CE
Annuler les valeurs numériques introduites
ou le message d‘erreur de la TNC
DEL
Interrompre dialogue, effacer partie de PGM
Eléments de commande de la TNC
150
0
50
100
S %
150
0
50
100
F %
