Surface „d‘intersection“
La surface commune de recouvrement de A et de B doit être usinée.
(les surfaces avec simple recouvrement doivent rester non usinées.)
■
A et B doivent être des poches.
■
A doit débuter à l‘intérieur de B.
Surface A:
15 LBL 1
16 L X+60 Y+50 RR
17 CC X+35 Y+50
18 C X+60 Y+50 DR-
19 LBL 0
Surface B:
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0

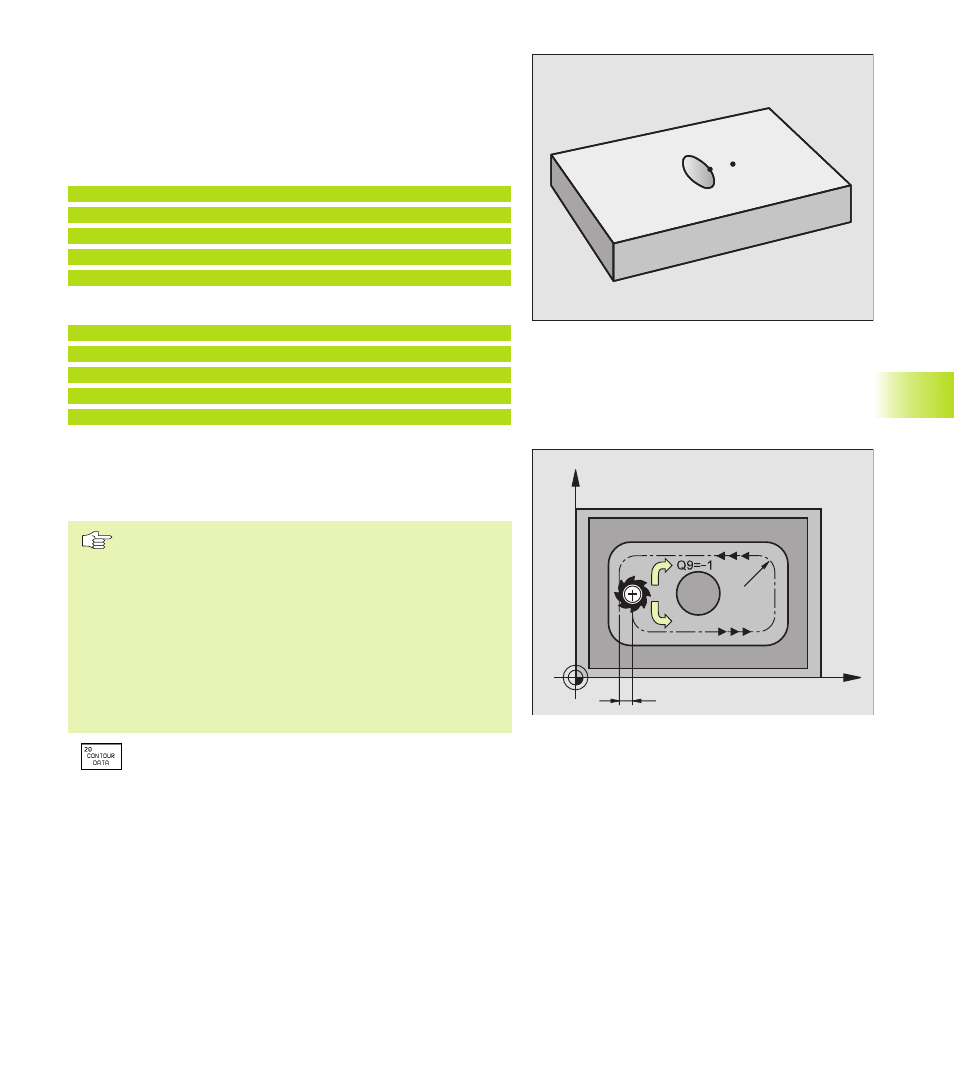

DONNEES DU CONTOUR (cycle 20)
Dans le cycle 20, introduisez les données d‘usinage destinées aux
sous-programmes avec contours partiels.
Remarques avant que vous ne programmiez
Le cycle 20 est actif avec DEF, c‘est-à-dire qu‘il est actif
dès qu‘il a été défini dans le programme d‘usinage.
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Les données d‘usinage indiquées dans le cycle 20 sont
valables pour les cycles 21 à 24.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q19 comme paramètres de programme.
ú
PROFONDEUR DE FRAISAGE Q1 (en incrémental):
distance entre surface de la pièce et fond de la poche
ú
FACTEUR DE SUPERPOSITION DE TRAJECTOIRE
Q2: Q2 x rayon d‘outil donne la passe latérale k
ú
SUREP. LATERALE FINITION Q3 (en incrémental):
surépaisseur de finition dans plan d‘usinage
ú
SUREP. DE FINITION EN PROFONDEUR Q4 (en
incrémental): surépaisseur de finition pour la
PROFONDEUR
ú
COORD. SURFACE PIECE Q5 (en absolu):
coordonnée absolue de la surface de la pièce
