66
5.4 Correction d‘outil tri-dimensionnelle
La TNC peut exécuter une correction d‘outil tri-dimensionnelle
(correction 3D) pour des séquences linéaires. Outre les
coordonnées X, Y et Z du point final de la droite, ces séquences
doivent également contenir les composantes NX, NY et NZ des
normales de surface (cf. ci-dessous). Le point final de la droite et la
normale de surface sont calculés par un système CAO. Grâce à la
correction 3D, vous pouvez utiliser des outils de dimensions
différentes de celles des outils prévus à l‘origine.

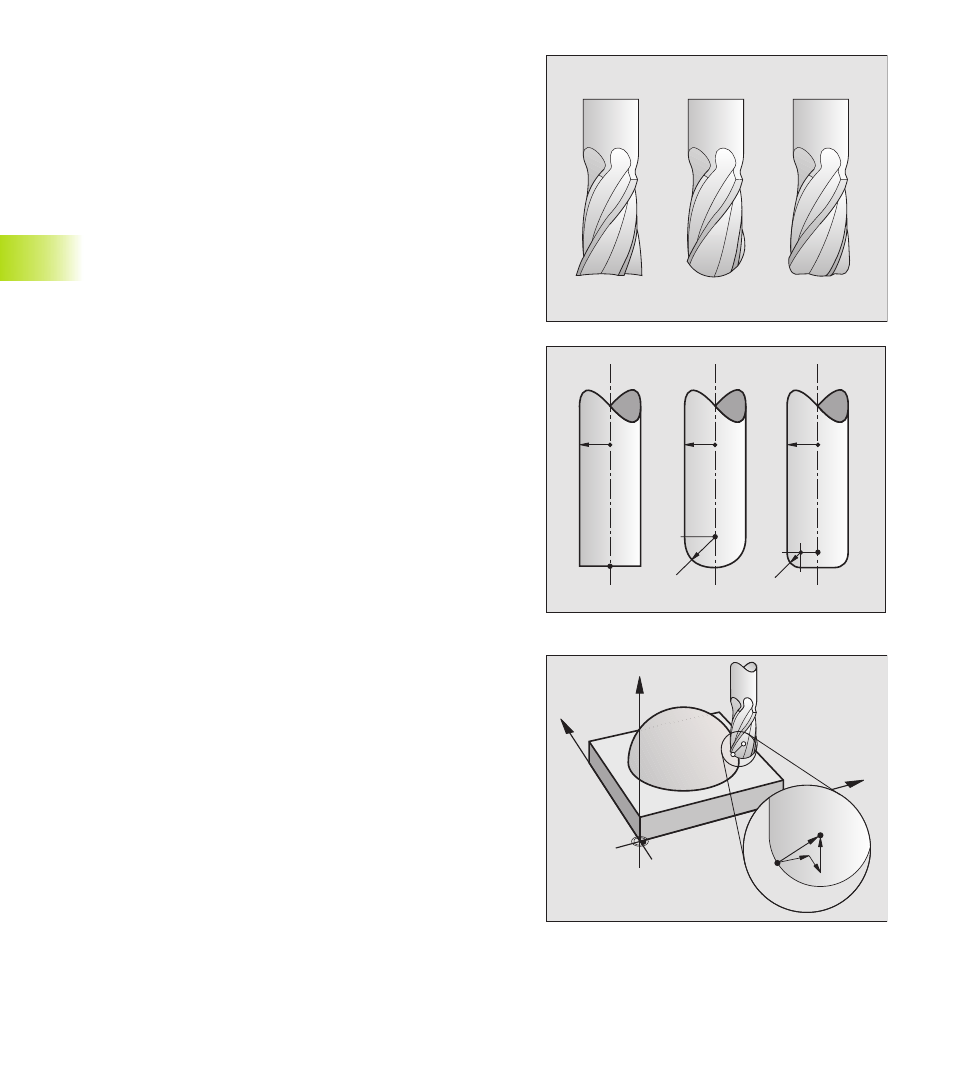

Formes d‘outils
Les formes d‘outils valables (cf. figures de droite, en haut et au
centre) sont définies par les rayons d‘outil R et R2:
RAYON D‘OUTIL: R
Cote entre le centre de l‘outil et la face externe de l‘outil
RAYON D‘OUTIL 2: R2
Rayon d‘arrondi entre la pointe de l‘outil et la face externe de l‘outil
Le rapport entre R et R2 détermine la forme de l‘outil:
R2 = 0 Fraise deux tailles
R2 = R Fraise à crayon
0 < R2 < R Fraise à rayon d‘angle
Ces données permettent également d‘obtenir les coordonnées du
point de référence P
T
de l‘outil .
Inscrivez les valeurs du RAYON D‘OUTIL et du RAYON D‘OUTIL 2
dans le tableau d‘outils.
Normale de surface
Définition de la normale de surface
Une normale de surface est une dimension mathématique
comportant:
■ une valeur
ici: distance entre la surface de la pièce et le point de référence
P
T
de l‘outil et
■ une direction
ici: en s‘éloignant perpendiculairement de la surface à usiner de la
pièce, en direction du point de référence P
T
de l‘outil
La valeur et la direction de la normale de surface sont définies par
les composantes NX, NY et NZ.
5 Programmation: Outils
5.4 Cor
rection d‘
outil tr
i-dimensionnelle
P
T
R R R
R2
P
T P
T
R2
P
T
'
Z
Y
X
P
T
NZ P
NX
NY
