8 Programmation: Cycles 192
8.7 Cycle de conversion de coordonnées
Grâce aux conversions de coordonnées, la TNC peut usiner à
plusieurs endroits de la pièce un contour déjà programmé en faisant
varier sa position et ses dimensions. La TNC dispose des cycles de
conversion de coordonnées suivants:

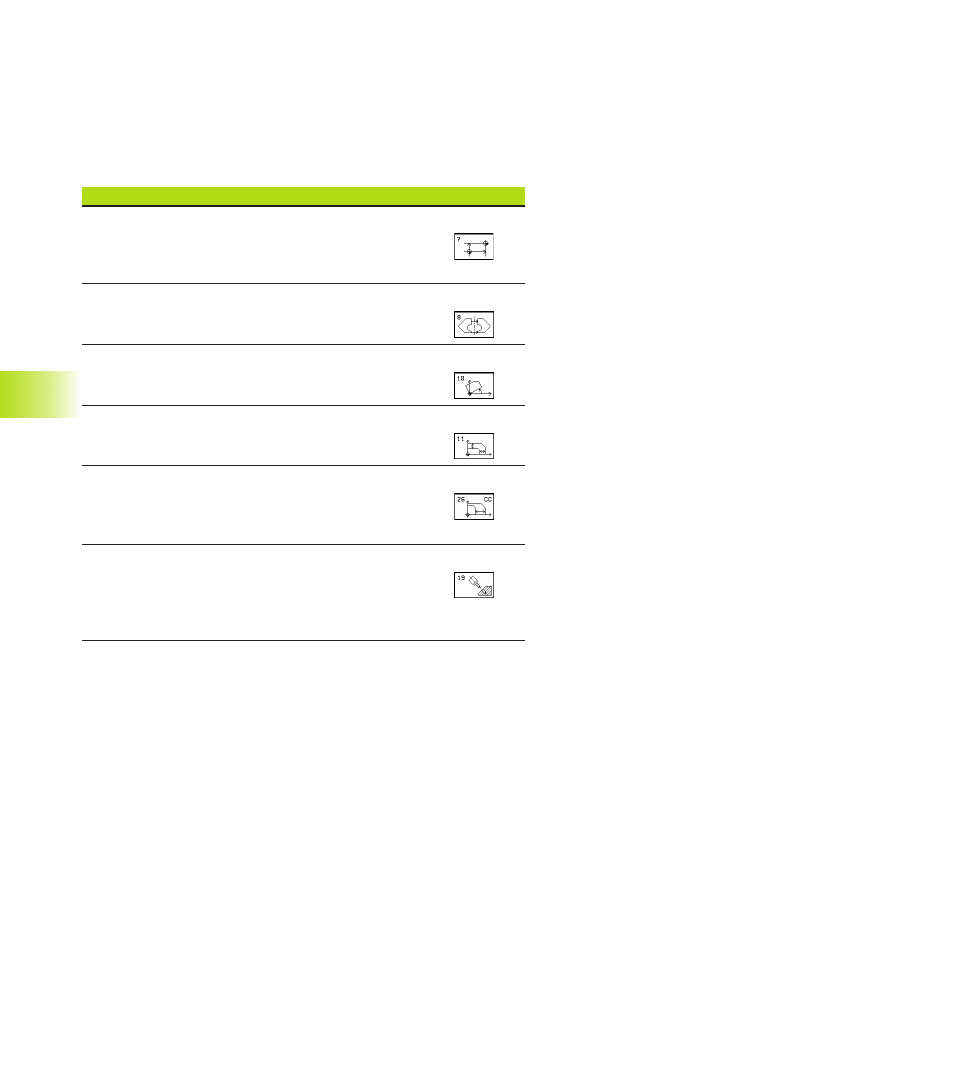

Cycle Softkey
7 POINT ZERO
Décalage des contours directement dans le programme
ou à partir des tableaux de points zéro
8 IMAGE MIROIR
Inversion des contours
10 ROTATION
Rotation des contours dans le plan d‘usinage
11 FACTEUR ECHELLE
Réduction ou agrandissement des contours
26 FACTEUR ECHELLE SPECIFIQUE DE L‘AXE
Réduction ou agrandissement des contours avec
facteurs échelle spécifiques de chaque axe
19 PLAN D‘USINAGE
Exécution d‘opérations d‘usinage avec inclinaison
du plan d‘usinage pour machines équipées de
têtes pivotantes et/ou de plateaux circulaires
Effet des conversions de coordonnées
Début de l‘effet: Une conversion de coordonnées devient active dès
qu‘elle a été définie – et n‘a donc pas besoin d‘être appelée. Elle
reste active jusqu‘à ce qu‘elle soit annulée ou redéfinie.
Annulation d‘une conversion de coordonnées:
■ Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1,0
■ Exécuter les fonctions auxiliaires M02, M30 ou la séquence END
PGM (dépend du paramètre-machine 7300)
■ Sélectionner un autre programme
