105 HEIDENHAIN TNC 426

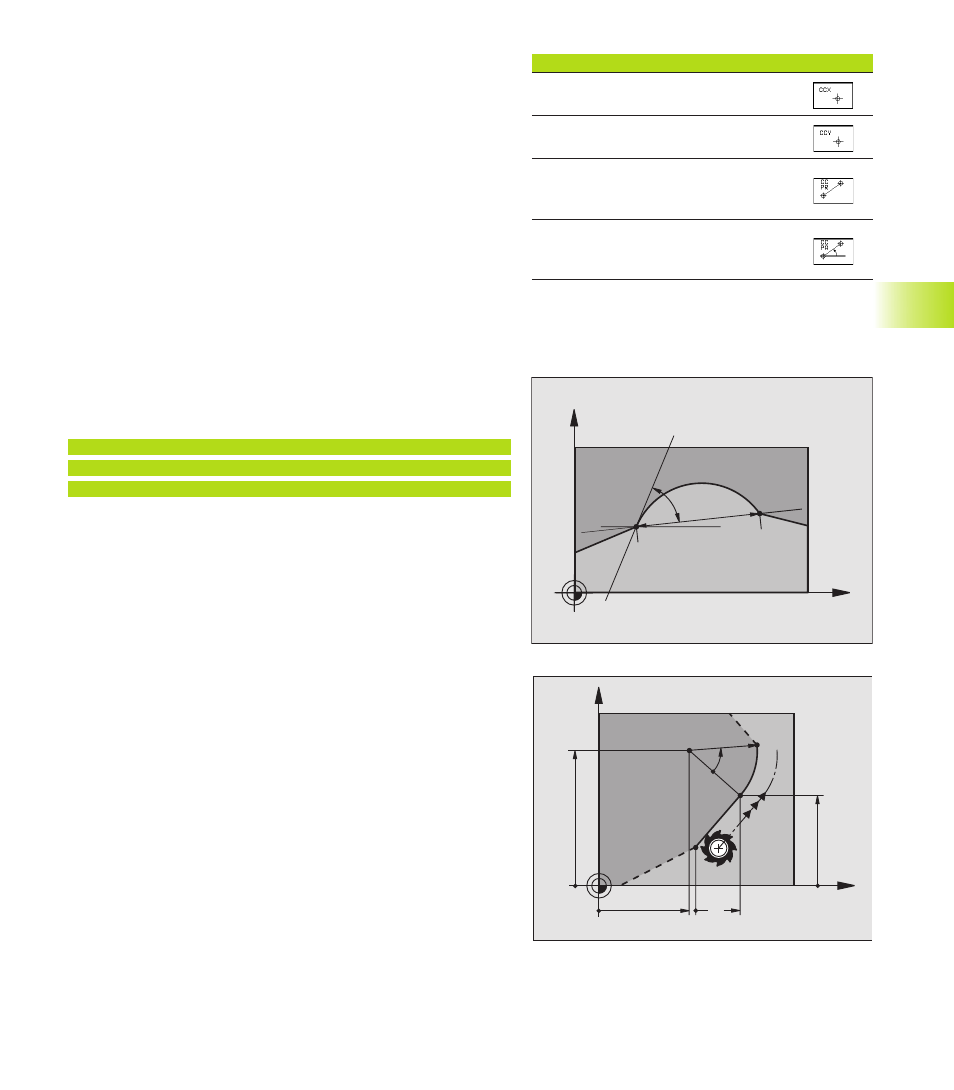

Angle de montée de la trajectoire circulaire
L‘angle de montée AN d‘une trajectoire circulaire correspond à
l‘angle formé par la tangente d‘entrée. Cf. figure de droite.
Longueur de corde de la trajectoire circulaire
La longueur de corde d‘une trajectoire circulaire correspond à la
longueur LEN de l‘arc de cercle. Cf. figure de droite.
Centre de cercles programmés en mode FK
Pour des trajectoires circulaires programmées en mode FK, la TNC
calcule un centre de cercle à partir des données que vous avez
introduites. Avec la programmation FK, vous pouvez aussi
programmer un cercle entier dans une séquence.
Un centre de cercle programmé de manière conventionnelle ou
calculé par la TNC n‘est plus actif comme pôle ou centre de cercle
dans un nouveau bloc FK: Si des coordonnées polaires
programmées conventionnellement se réfèrent à un pôle que vous
avez défini précédemment à l‘intérieur d‘une séquence CC,
reprogrammez alors le pôle avec une séquence FPOL.
FPOL reste actif jusqu‘à la prochaine séquence contenant FPOL et
est défini en coordonnées incrémentales.
Exemple de séquences CN pour FL, FPOL et FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Cf. figure en bas, à droite.
X
Y
20
30
10
20
R15
30°
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK
X
Y
LEN
AN
Données pour centre de cercle Softkey
Coordonnée X du centre de cercle
Coordonnée Y du centre de cercle
Rayon en coordonnées polaires du
centre de cercle
Angle en coordonnées polaires du
centre de cercle
Rapports à d‘autres séquences: cf. paragr.
„Rapports relatifs“; points auxiliaires: cf. paragr.
„Points auxiliaires“ dans ce sous-chapitre.
