8 Programmation: Cycles 140

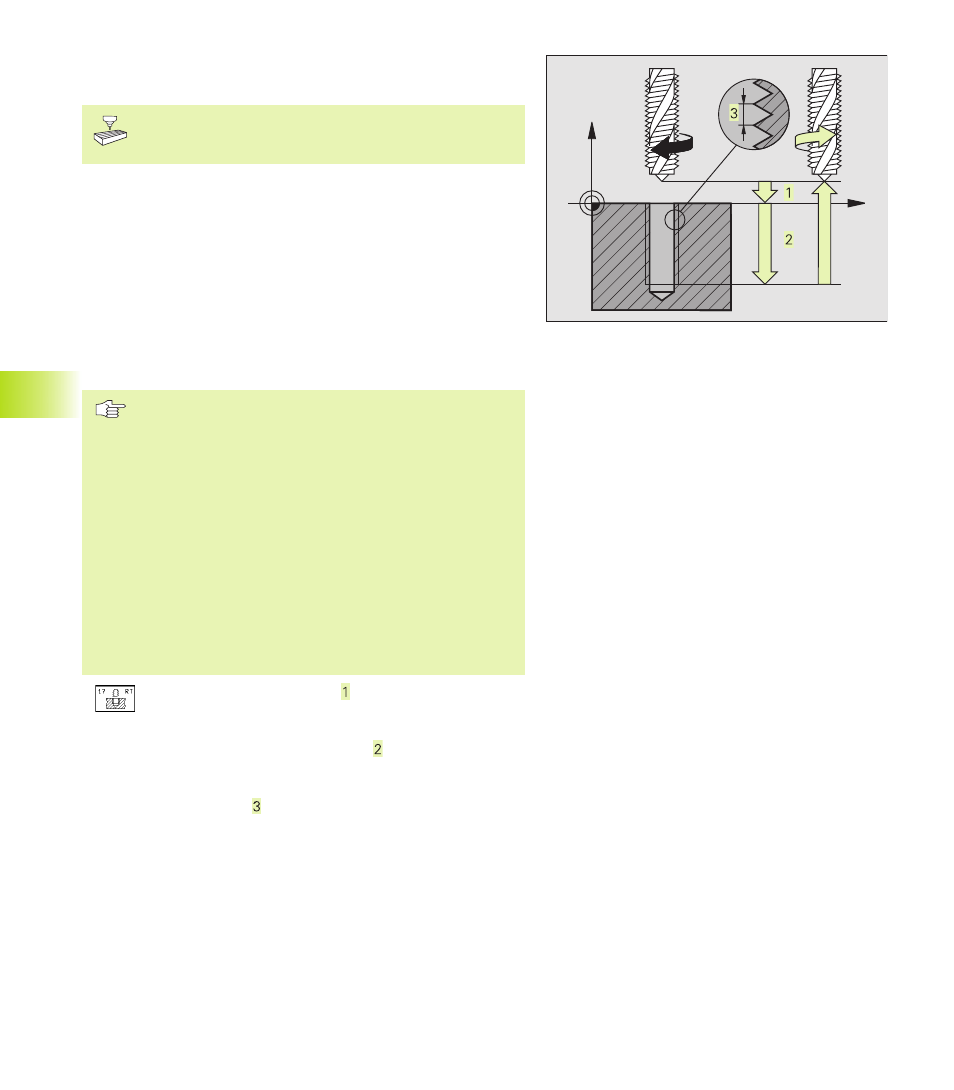

TARAUDAGE RIGIDE (sans mandrin de
compensation (cycle 17)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le taraudage rigide
(sans mandrin de compensation).
La TNC usine le filet sans mandrin de compensation en une ou
plusieurs étapes.
Avantages par rapport au cycle de taraudage avec mandrin de
compensation:
■ Vitesse d‘usinage plus élevée
■ Répétabilité sur le même filet dans la mesure où la broche
s‘oriente en position 0° lors de l‘appel du cycle (dépend des
paramètres-machine)
■ Plus grande plage de déplacement de l‘axe de broche due à
l‘absence du mandrin de compensation
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
CORRECTION DE RAYON R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (DISTANCE D‘APPROCHE
au-dessus de la surface de la pièce).
Le signe du paramètre PROFONDEUR DE PERCAGE
détermine le sens de l‘usinage.
La TNC calcule l‘avance en fonction de la vitesse de
rotation. Si vous actionnez le potentiomètre de broche
pendant le taraudage, la TNC règle automatiquement
l‘avance.
Le potentiomètre d‘avance est inactif.
ú DISTANCE D‘APPROCHE (en incrémental):
distance entre la pointe de l‘outil (position initiale) et la
surface de la pièce
ú PROFONDEUR DE PERCAGE (en incrémental):
distance entre la surface de la pièce (début du filet) et
la fin du filet
ú PAS DE VIS :
Pas de la vis. Le signe détermine le sens du filet:
+ = filet à droite
– = filet à gauche
Dégagement en cas d‘interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche la softkey MANUAL OPERATION. Si vous appuyez sur
MANUAL OPERATION, vous pouvez commander le dégagement de
l‘outil. Pour cela, appuyez sur la touche positive de sens d‘axe de
l‘axe de broche actif.
8.2 Cy
cles de perçag
e
X
Z
