56 5 Programmation: Outils
5.2 Données d‘outil

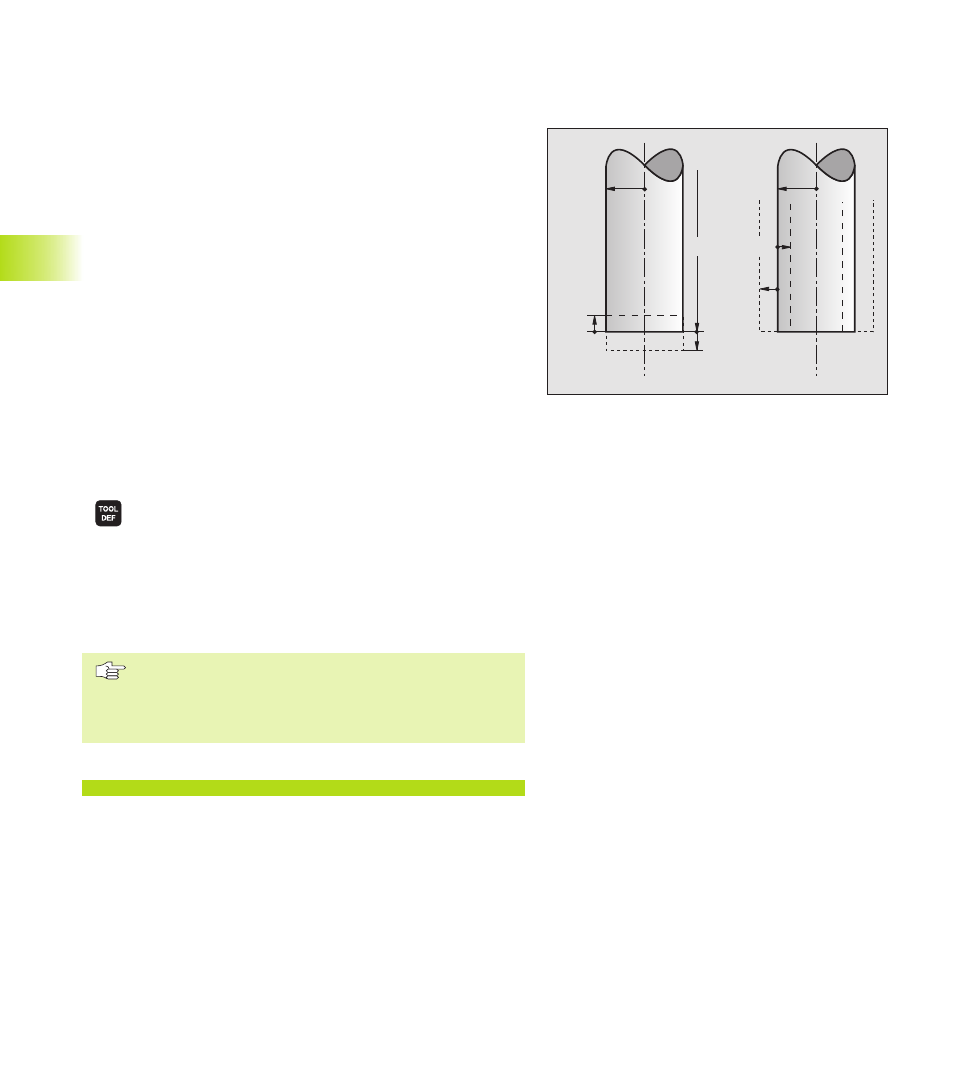

DR<0
DR>0
DL<0
R
DL>0
L
R
Rayon d‘outil R
Introduisez directement le rayon d‘outil R.
Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DR>0).
Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l‘appel d‘outil avec TOOL CALL.
Une valeur Delta négative correspond à une réduction d‘épaisseur
(DR<0). Elle est introduite pour l‘usure d‘outil dans le tableau
d‘outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans
une séquence TOOL CALL, vous pouvez également introduire la
valeur sous forme de paramètre Q.
Plage d‘introduction: Les valeurs Delta ne doivent pas excéder ±
99,999 mm.
Introduire les données d‘outil dans le programme
Pour un outil donné, vous définissez une fois dans une séquence
TOOL DEF le numéro, la longueur et le rayon d‘un outil:
ú Sélectionner la définition d‘outil: appuyer sur la touche
TOOL DEF
ú Introduire le NUMERO D‘OUTIL: pour désigner l‘outil
sans ambiguité.
ú Introduire la LONGUEUR D‘OUTIL: valeur de
correction pour la longueur
ú Introduire le RAYON D‘OUTIL
Pendant le dialogue, vous pouvez insérer directement
dans le champ du dialogue la valeur de longueur à l‘aide
de la touche „Prise en compte de position effective“.
Veillez à ce que l‘axe d‘outil soit sélectionné dans
l‘affichage d‘état.
Exemple de séquence CN
4 TOOL DEF 5 L+10 R+5
