8 Programmation: Cycles
138
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
CORRECTION DE RAYON R0.
Le signe du paramètre de cycle PROFONDEUR
détermine le sens de l‘usinage.
ú
DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre pointe de l‘outil et surface de la pièce
ú
PROFONDEUR Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du foret)
ú
AVANCE PLONGEE EN PROFONDEUR Q206:
vitesse de déplacement de l‘outil lors du perçage, en
mm/min.
ú
PROFONDEUR DE PASSE Q202 (en incrémental):
distance parcourue par l‘outil en une passe. L‘outil se
déplace en une passe à la PROFONDEUR lorsque:
■
PROF. DE PASSE égale à la PROFONDEUR
■
PROF. DE PASSE supérieure à la PROFONDEUR
La PROFONDEUR DE PERCAGE n‘est pas forcément
un multiple de la PROFONDEUR DE PASSE
ú
TEMPORISATION EN HAUT Q210: durée en
secondes de rotation à vide de l‘outil à la DISTANCE
D‘APPROCHE après que la TNC l‘ait rétracté du trou
pour le débridage.
ú
COORD. SURFACE PIECE Q203 (en absolu):
coordonnée de la surface de la pièce
ú
2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée dans l‘axe de broche
excluant toute collision entre l‘outil et la pièce
(matériels de bridage).
ú
VALEUR DE REDUCTION Q212 (en incrémental):
après chaque passe, la TNC diminue la
PROFONDEUR DE PASSE de cette valeur
ú
NB BRISE-COPEAUX AVANT RETRAIT Q213:
nombre de brise-copeaux avant que la TNC ne rétracte
l‘outil hors du trou pour le débrider. Pour briser les
copeaux, la TNC rétracte l‘outil de 0,2 mm
ú
PROFONDEUR DE PASSE MIN. Q205 (en
incrémental): si vous avez introduit une valeur de
réduction, la TNC limite la PASSE à la valeur
introduite sous Q205
ú
TEMPORISATION EN BAS Q211: durée en secondes
de rotation à vide de l‘outil au fond du trou
ú
AVANCE DE RETRAIT Q208: vitesse de déplacement
de l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208=0, la TNC sort du trou avec FMAX

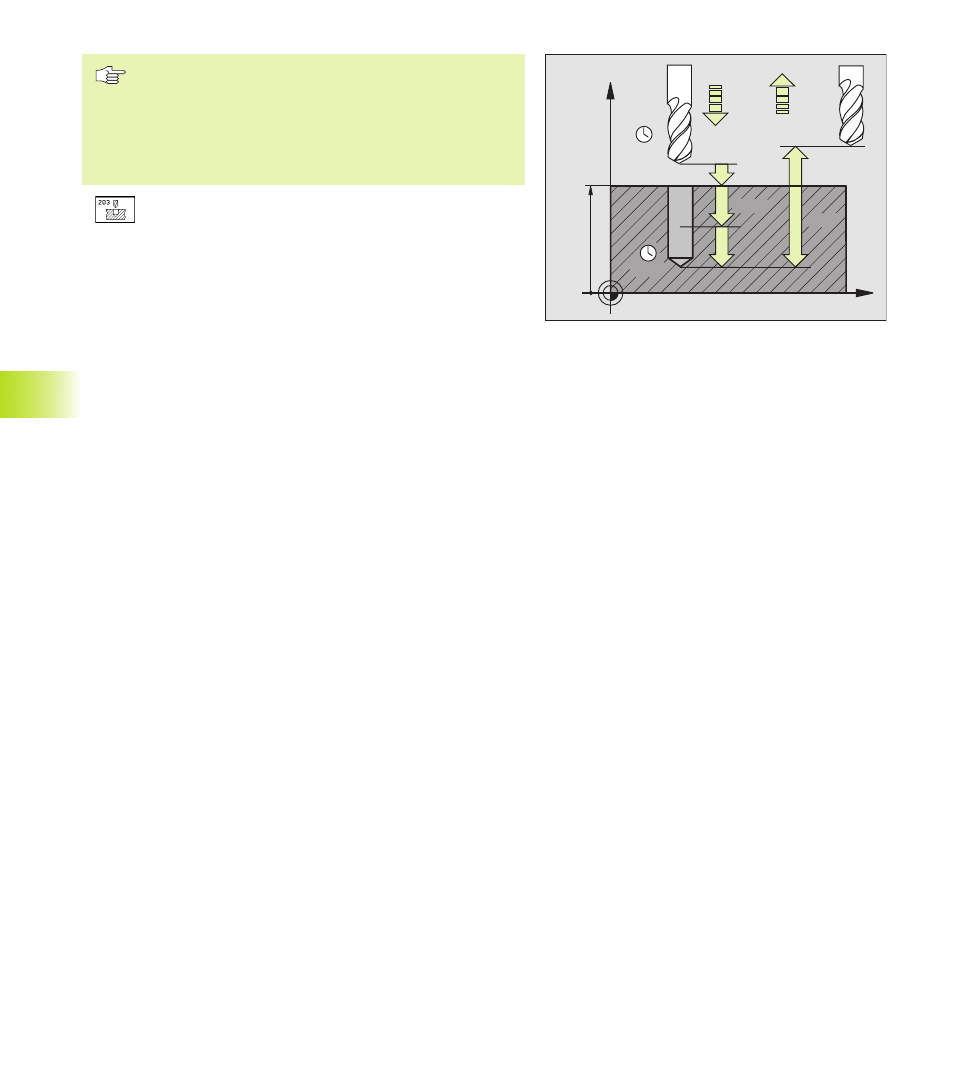

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
