155 HEIDENHAIN TNC 426
ú AVANCE PLONGEE EN PROFONDEUR: vitesse de
déplacement de l‘outil lors de la plongée
ú 1er CÔTE : longueur de la rainure; définir le premier
sens de coupe avec son signe
ú 2ème CÔTE : largeur de la rainure
ú AVANCE F: vitesse de déplacement de l‘outil dans le
plan d‘usinage

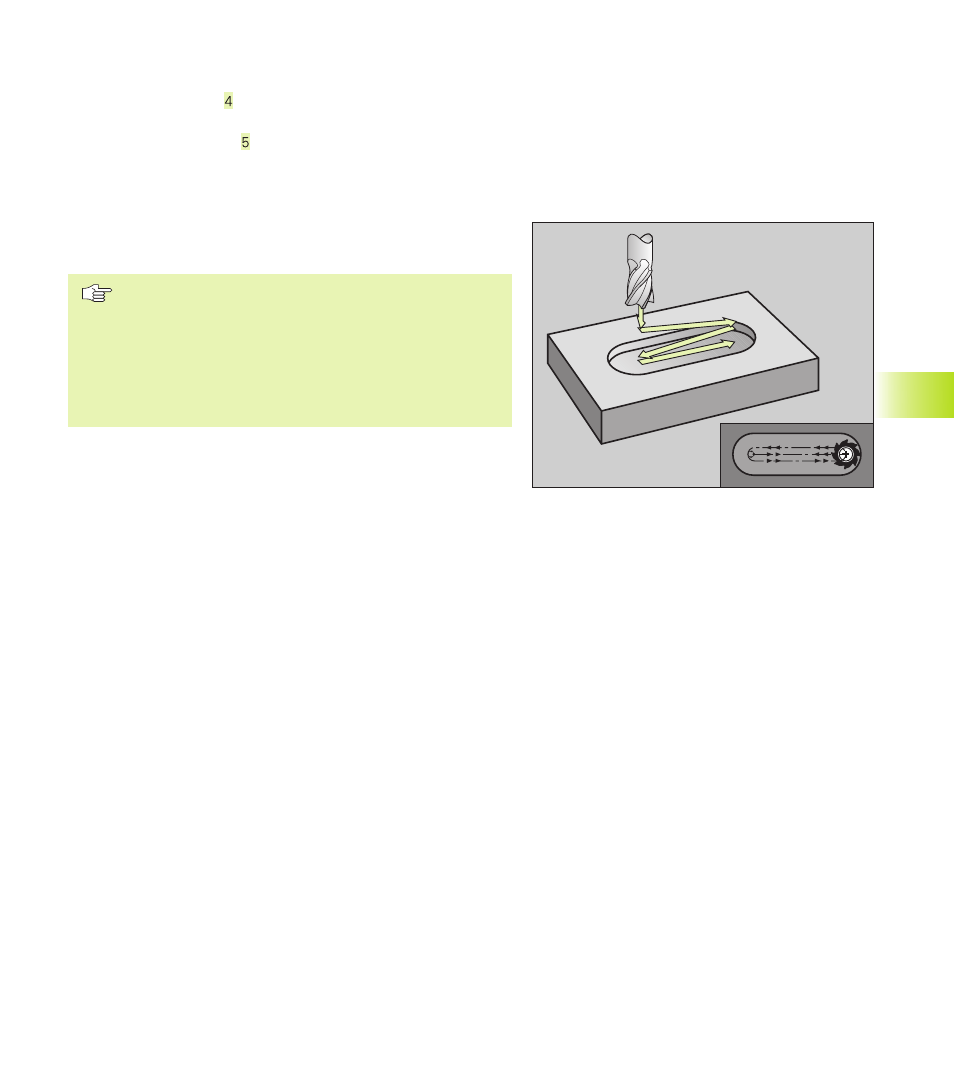

RAINURE (trou oblong) avec plongée pendulaire
(cycle 210)
Remarques avant que vous ne programmiez
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à
LARG. RAINURE ni inférieur à 1/3 de LARG. RAINURE.
Le diamètre de la fraise ne doit pas être inférieur à 1/2
longueur de rainure: sinon pas de plongée pendulaire.
Ebauche
1 La TNC positionne l‘outil dans l‘axe de broche à la 2ème
DISTANCE D‘APPROCHE, puis au centre du cercle de gauche;
partant de là, la TNC positionne l‘outil à la DISTANCE
D‘APPROCHE au-dessus de la pièce
2 L‘outil se déplace suivant l‘AVANCE D‘EBAUCHE sur la pièce;
partant de là, la fraise se déplace dans le sens longitudinal de la
rainure – en plongeant obliquement dans la matière – vers le
centre du cercle de droite
3 Ensuite, l‘outil se déplace à nouveau en plongeant obliquement
vers le centre du cercle de gauche; ces phases se répètent
jusqu‘à ce que la PROF. DE FRAISAGE programmée soit atteinte
4 A la PROFONDEUR DE FRAISAGE, la TNC déplace l‘outil pour
le surfaçage à l‘autre extrêmité de la rainure, puis à nouveau en
son centre
Finition
5 Partant du centre de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3)
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
pour aller jusqu‘au centre de la rainure
7 Pour terminer, l‘outil retourne en rapide FMAX à la DISTANCE
D‘APPROCHE et – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE
