HEIDENHAIN TNC 426 (280 462) Manuel d'utilisation
Page 121
108
6 Programmation: Programmer les contours
6.6 Cont
our
nag
es – Pr
ogr
ammation flexible de cont
ours FK

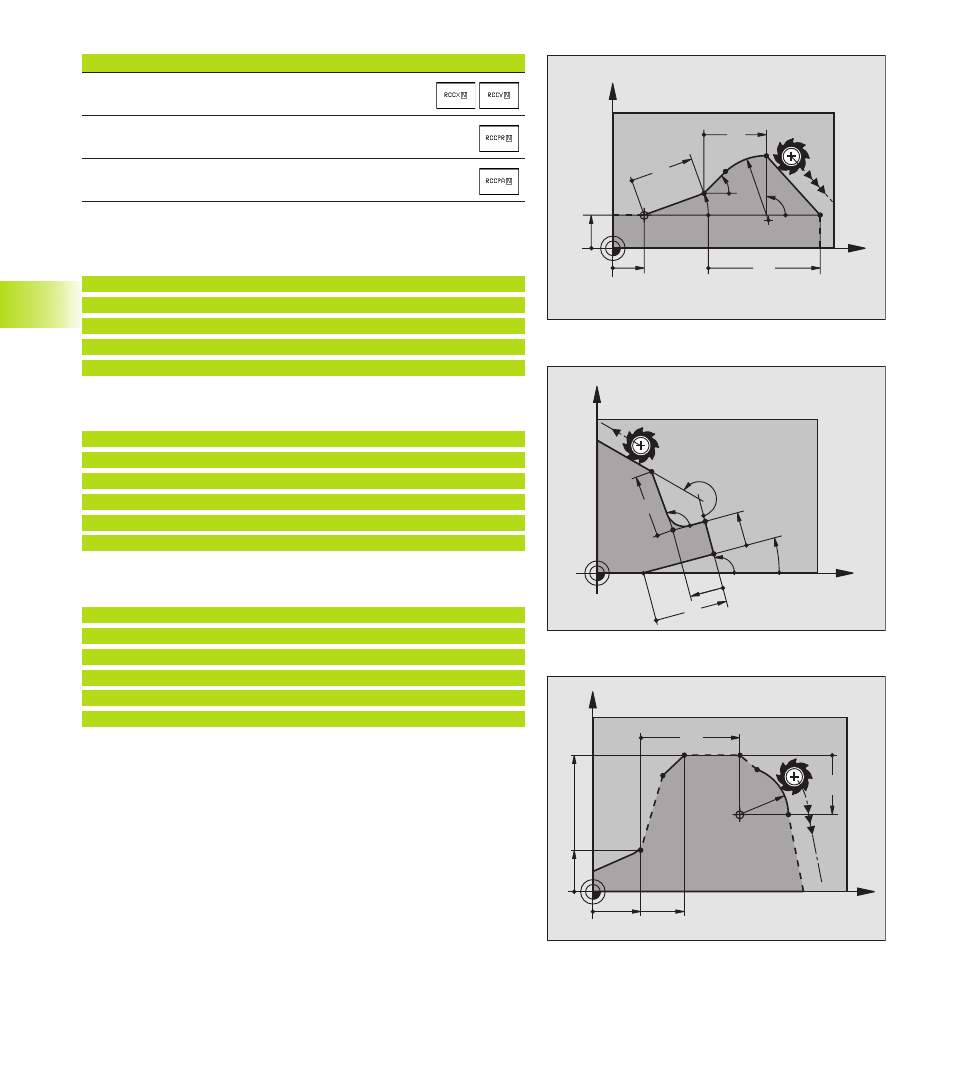

Rapports relatifs pour coord. centre de cercle
Softkey
Coord. CC se référant au point final séquence N
Modif. du rayon polaire par rapport à la séquence N
Modif. de l‘angle polaire par rapport à la séquence N
Exemple de séquences CN
Coordonnées connues se référant à la séquence N. Cf. figure de
droite, en bas:
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
Direction connue et distance par rapport à l‘élément du contour se
référant à la séquence N. Cf. figure de droite, au centre.
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Coordonnées connues du centre de cercle se référant à la séquence
N. Cf. figure de droite, en bas.
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18
10
35
10
R10
20
CC
15
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
