157
HEIDENHAIN TNC 426

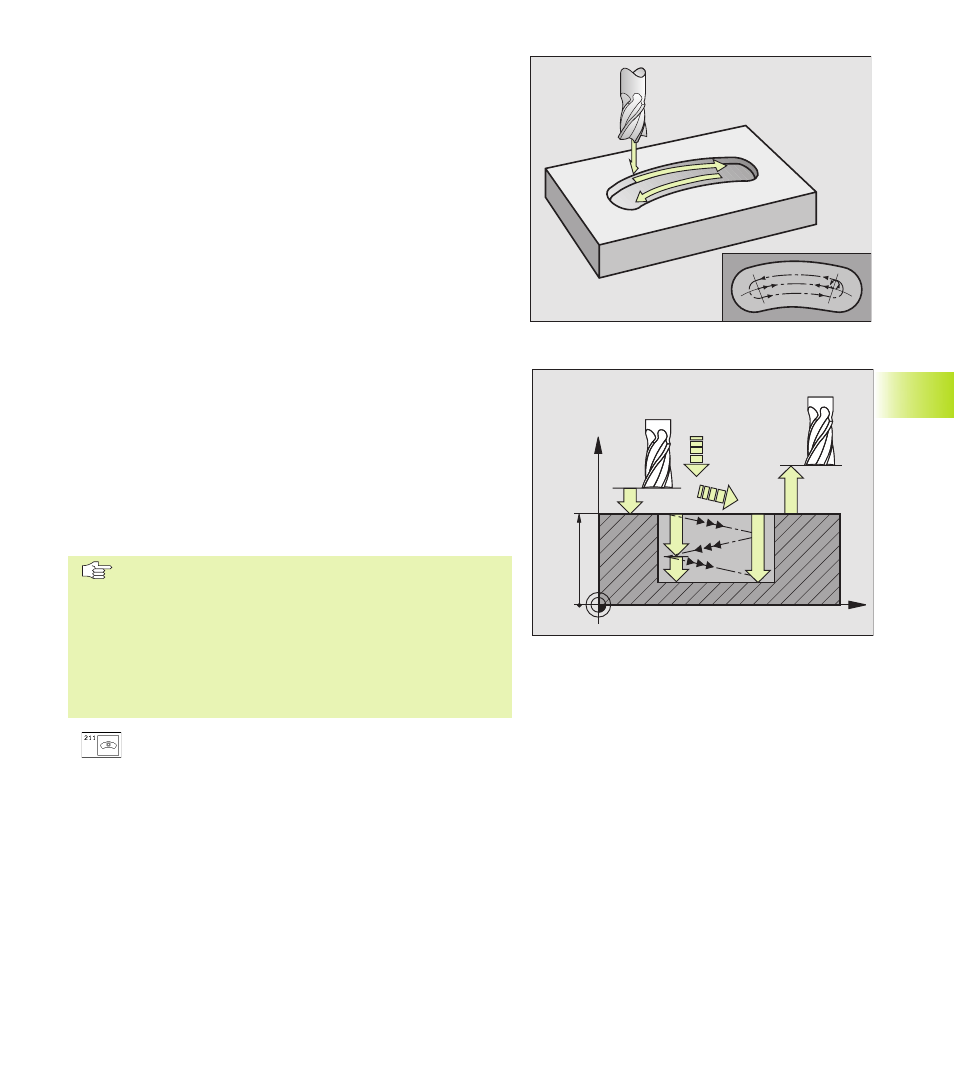

RAINURE CIRCULAIRE (trou oblong) avec plongée
pendulaire (cycle 211)
Ebauche
1 La TNC positionne l‘outil dans l‘axe de broche à la 2ème
DISTANCE D‘APPROCHE, puis au point initial; la TNC calcule le
point initial à partir des paramètres de cycle introduits; partant de
là, la TNC positionne l‘outil à la DISTANCE D‘APPROCHE
programmée au-dessus de la pièce
2 L‘outil se déplace avec AVANCE DE FRAISAGE sur la surface de
la pièce; partant de là, la fraise se déplace – en plongeant
obliquement dans la matière – vers l‘autre extrêmité de la rainure
3 En plongeant à nouveau obliquement, l‘outil retourne ensuite au
point initial; ce processus (2 à 3) est répété jusqu‘à ce que la
PROFONDEUR DE FRAISAGE programmée soit atteinte
4 Ayant atteint la PROFONDEUR DE FRAISAGE, la TNC déplace
l‘outil pour le surfaçage à l‘autre extrêmité de la rainure
Finition
5 Pour effectuer la finition de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé; celui-ci exécute ensuite la
finition du contour en avalant (avec M3)
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
7 Pour terminer, l‘outil retourne en rapide FMAX à la DISTANCE
D‘APPROCHE et – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE
Remarques avant que vous ne programmiez
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à
LARG. RAINURE ni inférieur à 1/3 de LARG. RAINURE.
Le diamètre de la fraise ne doit pas être inférieur à la
moitié de la longueur de la rainure: sinon la TNC ne peut
pas effectuer de plongée pendulaire.
ú
DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la surface de la
pièce
ú
PROFONDEUR Q201 (en incrémental): distance entre
la surface de la pièce et le fond de la rainure
ú
AVANCE FRAISAGE Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú
PROFONDEUR DE PASSE Q202 (en incrémental):
valeur égale à la distance totale parcourue par l‘outil
lors d‘une plongée pendulaire dans l‘axe de broche
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
a
inur
es
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
