277 HEIDENHAIN TNC 426
13.3 Digitalisation en méandres
■ Palpeur à commutation: cycle de digitalisation 6 MEANDRES
■ Palpeur mesurant: cycle de digitalisation 16 MEANDRES

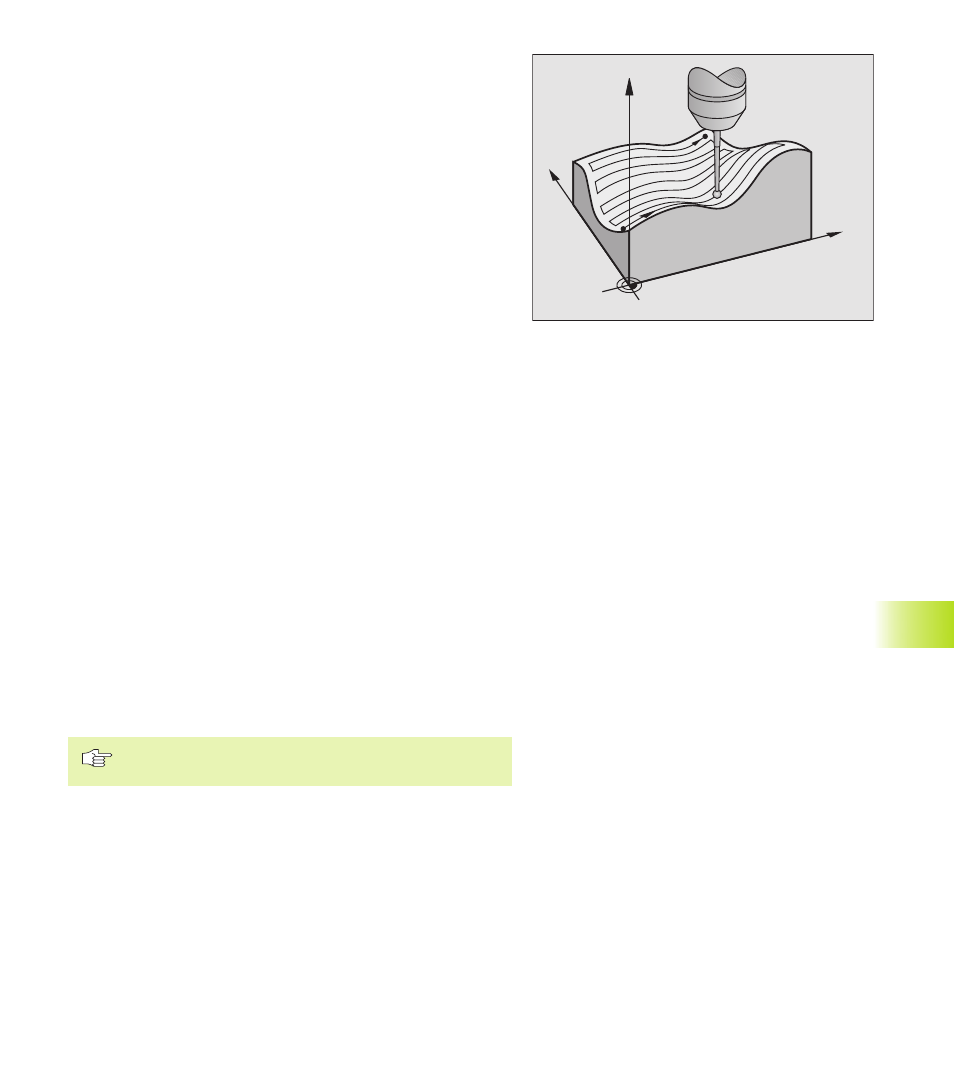

Le cycle de digitalisation MEANDRES vous permet de digitaliser en
méandres une forme 3D. Ce procédé convient particulièrement bien
aux formes relativement planes. Si vous traitez ultérieurement les
données digitalisées à l‘aide du logiciel d‘exploitation SUSA de
HEIDENHAIN, vous devez utiliser la digitalisation en MEANDRES.
Lors de la digitalisation, sélectionnez un axe du plan d‘usinage dans
lequel le palpeur se déplace en partant du point MIN dans le plan
d‘usinage et dans le sens positif jusqu‘à la limite de la zone. A cet
endroit, le palpeur est décalé en fonction de la distance entre les
lignes et se déplace dans le sens inverse sur cette ligne. Une fois
rendu à l‘autre extrêmité de la ligne, le palpeur est à nouveau
décalé de la distance entre les lignes. Ce processus est répété
jusqu‘à ce que la zone soit entièrement digitalisée.
A l‘issue de la digitalisation, le palpeur retourne à la HAUTEUR DE
SECURITE.
Lors de la digitalisation avec palpeur mesurant, la TNC enregistre
les positions où interviennent de fortes modifications de sens –
jusqu‘à 1000 positions par ligne. Sur la ligne suivante, la TNC réduit
automatiquement l‘avance de digitalisation lorsque le palpeur arrive
à proximité de la zone critique. Ceci vous permet d‘obtenir de
meilleurs résultats de palpage.
Point initial
■ Coordonnées du point MIN dans le plan d‘usinage définies dans
le cycle 5 ZONE ou du cycle 15 ZONE,
Coordonnée dans l‘axe de broche = HAUTEUR DE SECURITE
■ Le point initial est abordé automatiquement par la TNC:
tout d‘abord dans l‘axe de broche à la HAUTEUR DE SECURITE,
puis dans le plan d‘usinage
Aborder la forme
Le palpeur se déplace vers la forme, dans le sens négatif de l‘axe
de broche. Les coordonnées de la position à laquelle le palpeur
affleure la forme sont mémorisées.
Dans le programme d‘usinage, vous devez définir le cycle
ZONE avant le cycle MEANDRES.
13.3 Digitalisation en méandr
es
X
Z
Y
