8 Programmation: Cycles
158
ú
OPERATIONS D‘USINAGE (0/1/2) Q215: définir les
opérations d‘usinage:
0: ébauche et finition
1: ébauche seulement
2: finition seulement
ú
COORD. SURFACE PIECE Q203 (en absolu):
coordonnée de la surface de la pièce
ú
2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée Z excluant toute collision
entre l‘outil et la pièce (matériels de bridage).
ú
CENTRE 1er AXE Q216 (en absolu): centre de la
rainure dans l‘axe principal du plan d‘usinage
ú
CENTRE 2ème AXE Q217 (en absolu): centre de la
rainure dans l‘axe auxiliaire du plan d‘usinage
ú
DIAMETRE CERCLE PRIMITIF Q244: introduire le
diamètre du cercle primitif
ú
2ème CÔTE Q219: introduire la largeur de la rainure;
si l‘on a introduit une largeur de la rainure égale au
diamètre de l‘outil, la TNC n‘effectue que l‘ébauche
(fraisage d‘un trou oblong)
ú
ANGLE INITIAL Q245 (en absolu): introduire l‘angle
polaire du point initial
ú

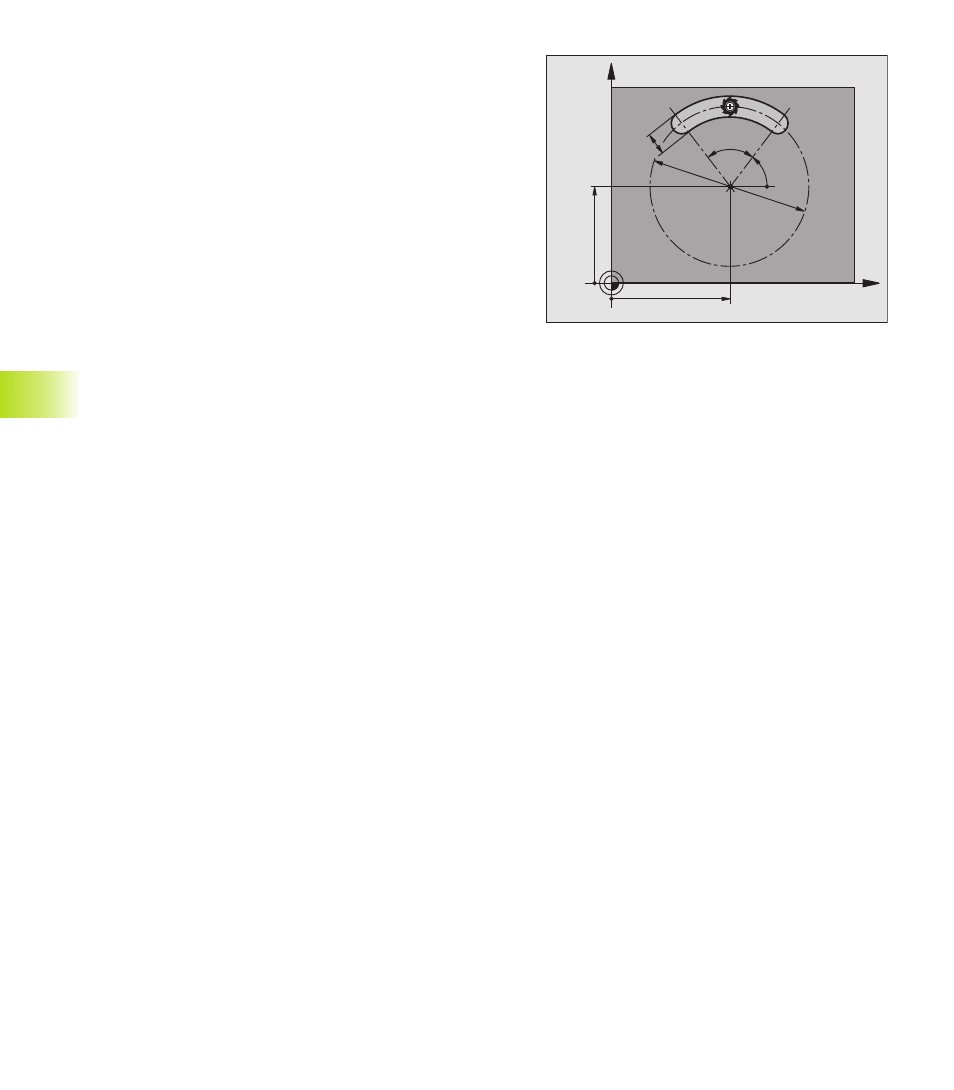

ANGLE D‘OUVERTURE DE LA RAINURE Q248 (en
incrémental): introduire l‘angle d‘ouverture de la
rainure
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
a
inur
es
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
