8 Programmation: Cycles 148

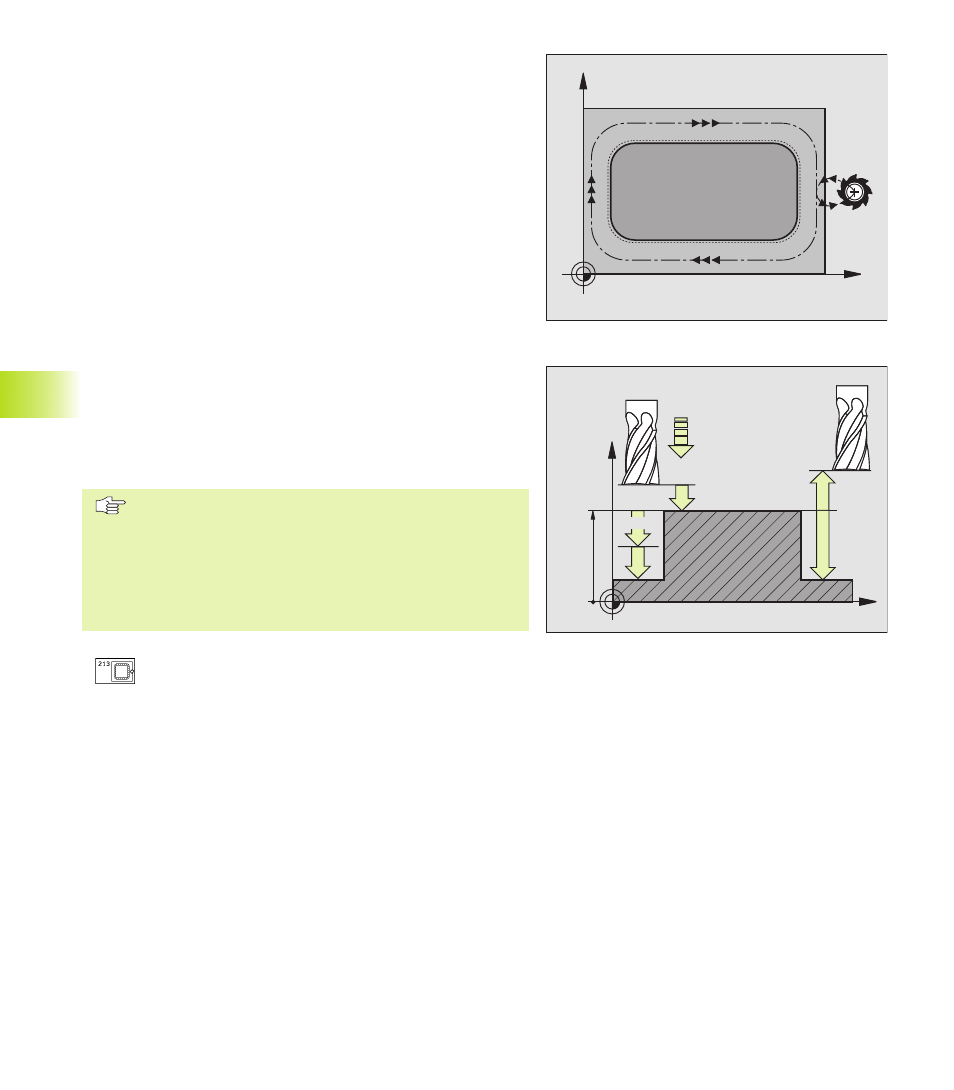

FINITION DE TENON (cycle 213)
1 La TNC déplace l‘outil dans l‘axe de broche à la DISTANCE
D‘APPROCHE ou – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE, puis au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Pour le calcul du
point initial, la TNC tient compte de la surépaisseur et du rayon
de l‘outil
3 Si l‘outil se trouve à la 2ème DISTANCE D‘APPROCHE, la TNC le
déplace en rapide FMAX à la DISTANCE D‘APPROCHE et
ensuite, à la première PROFONDEUR DE PASSE suivant
l‘AVANCE PLONGEE EN PROFONDEUR
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (2 à 5) est répété jusqu‘à ce que la PROFONDEUR
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la DISTANCE
D‘APPROCHE ou – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE, puis pour terminer, au centre du tenon
(position finale = position initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Si vous désirez fraiser le tenon dans la masse, utilisez
une fraise à denture frontale (DIN 844) et introduisez une
petite valeur pour l‘AVANCE PLONGEE EN
PROFONDEUR.
ú DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre pointe de l‘outil et surface de la pièce
ú PROFONDEUR Q201 (en incrémental): distance entre
la surface de la pièce et le fond du tenon
ú AVANCE PLONGEE EN PROFONDEUR Q206:
vitesse de l‘outil lors de son déplacement jusqu‘à la
PROFONDEUR, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si vous plongez
dans le vide, introduisez une avance plus élevée
ú PROFONDEUR DE PASSE Q202 (en incrémental):
distance parcourue par l‘outil en une passe. Introduire
une valeur supérieure à 0.
ú AVANCE DE FRAISAGE Q207: vitesse de
déplacement de l‘outil lors du fraisage, en mm/min.
ú COORD. SURFACE PIECE Q203 (en absolu):
Coordonnée de la surface de la pièce
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
