283 HEIDENHAIN TNC 426
13.6 Digitalisation avec axes rotatifs
Si vous utilisez un palpeur à commutation, vous pouvez digitaliser
avec des axes rotatifs sous forme de méandres (cycle 6), ligne-à-
ligne (cycle 8) ou sous forme de courbes de niveaux (cycle 7). Dans
tous les cas, introduisez dans le cycle ZONE l‘axe rotatif concerné.
La TNC interprète les valeurs des axes rotatifs en degrés.
Si vous utilisez un palpeur mesurant, vous ne pouvez utiliser pour la
digitalisation avec axes rotatifs que le cycle 18 LIGNE. Vous
définissez l‘axe rotatif comme axe d‘interstice.
Données digitalisées
Le fichier de données digitalisées comporte les données concernant
les axes définis dans le cycle ZONE.
La TNC ne génère pas simultanément la BLK FORM dans la
mesure ou la représentation graphique est impossible.
Le mode d‘affichage de l‘axe rotatif doit être le même
pour la digitalisation et pour le fraisage (réduire
l‘affichage à une valeur inférieure à 360° ou ne pas
réduire l‘affichage).

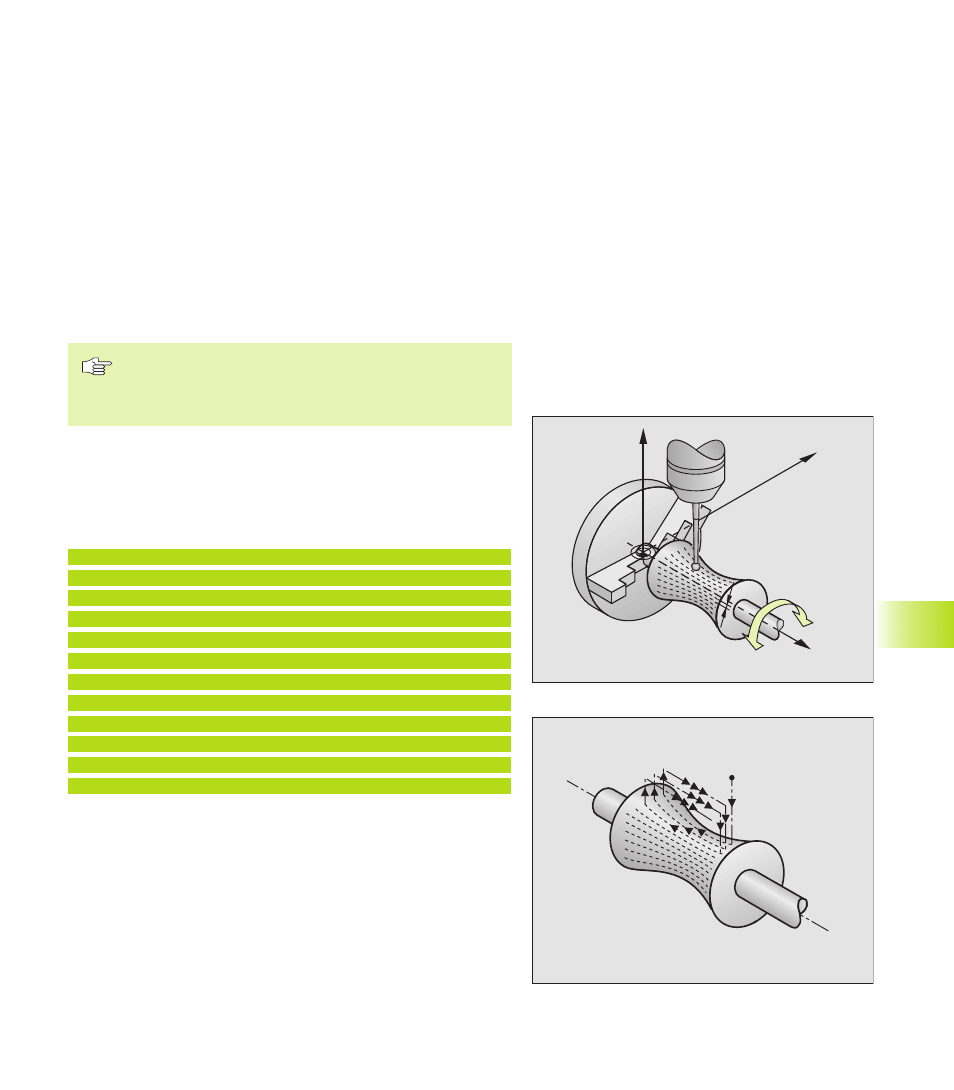

Palpeur mesurant: Cycle Lignes avec axe rotatif
Si vous avez défini un axe linéaire (ex. X) dans le paramètre
d‘introduction SENS DES LIGNES, en fin de ligne la TNC
incrémente l‘axe rotatif (ex. A) défini dans le cycle ZONE de la
valeur de DIST. ENTRE LIGNES. Cf. figures de droite.
Exemple de séquences CN
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 NOM PGM: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 HAUTEUR: 50
...
60 TCH PROBE 18.0 LIGNES
61 TCH PROBE 18.1 SENS: X
ANGLE: 0 HAUT.: 25
62 TCH PROBE 18.2 F1000
DIST.MIN.ENTRE LIGNES: 0.2 DIST.L: 0.5
DIST P: 0.5 TOL: 0.1 DIST. 2
13.6 Digitalisation a
v
ec ax
es r
otatifs
Y
X
Z
L A
