Représentation 3D

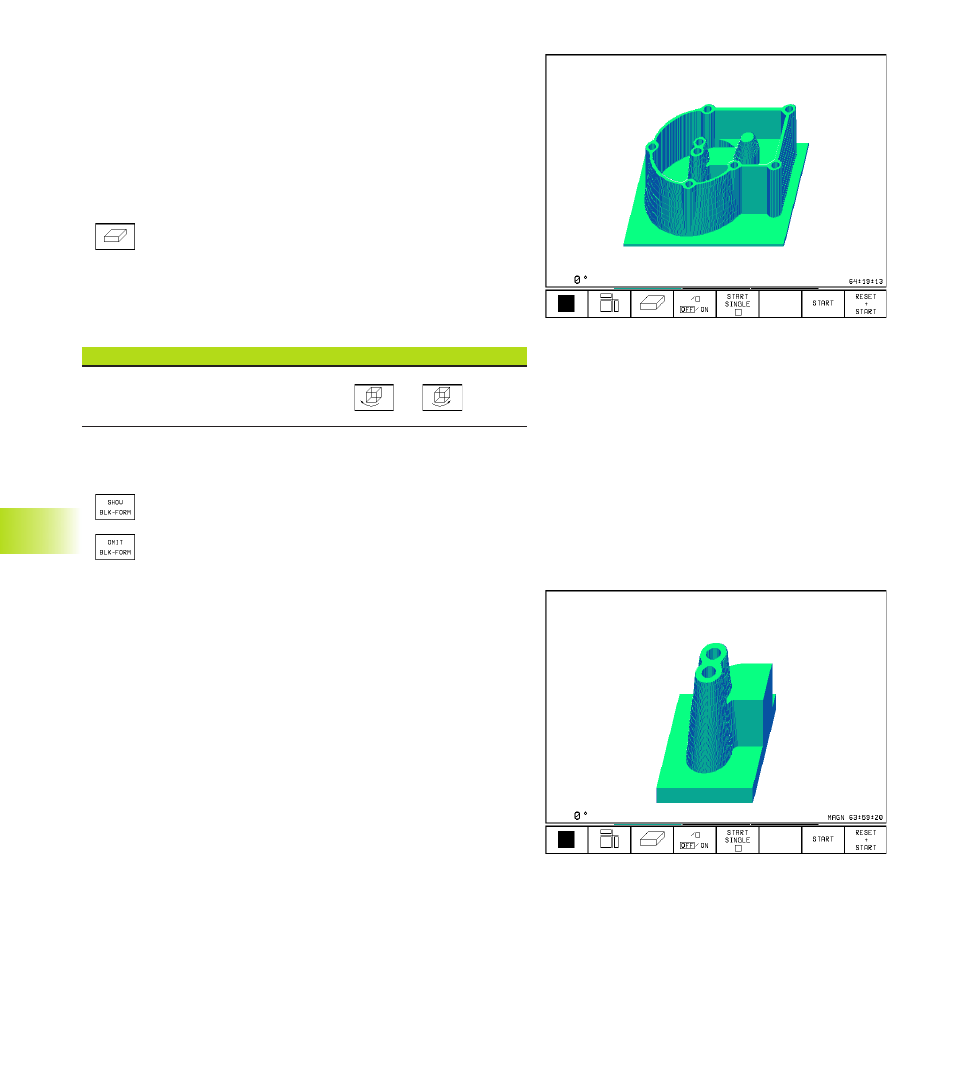

La TNC représente la pièce dans l‘espace.
Vous pouvez faire pivoter la représentation 3D autour de l‘axe
vertical. Au début de la simulation graphique, vous pouvez
représenter les contours de la pièce brute sous forme de cadre.
Les fonctions loupe sont disponibles en mode TEST DE
PROGRAMME (cf. „Agrandissement de la projection).
ú Sélectionner la représentation 3D
Rotation de la représentation 3D
Commuter le menu de softkeys jusqu‘à ce que les softkeys
suivantes apparaissent:
Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 27°
Faire apparaître le cadre du contour de la pièce brute ou le
supprimer
ú Faire apparaître le cadre: softkey SHOW BLK-FORM
ú Supprimer le cadre: softkey OMIT BLK-FORM
Agrandissement de la projection
Vous pouvez modifier la projection en mode TEST DE
PROGRAMME pour
■ la représentation en 3 plans et
■ la représentation 3D
Pour cela, la simulation graphique doit être arrêtée. Un
agrandissement de la projection est toujours actif dans tous les
modes de représentation.
