27 HEIDENHAIN TNC 426
Système de référence
Un système de référence vous permet de définir sans ambiguité les
positions dans un plan ou dans l‘espace. La donnée de position se
réfère toujours à un point défini; elle est décrite au moyen de
coordonnées.

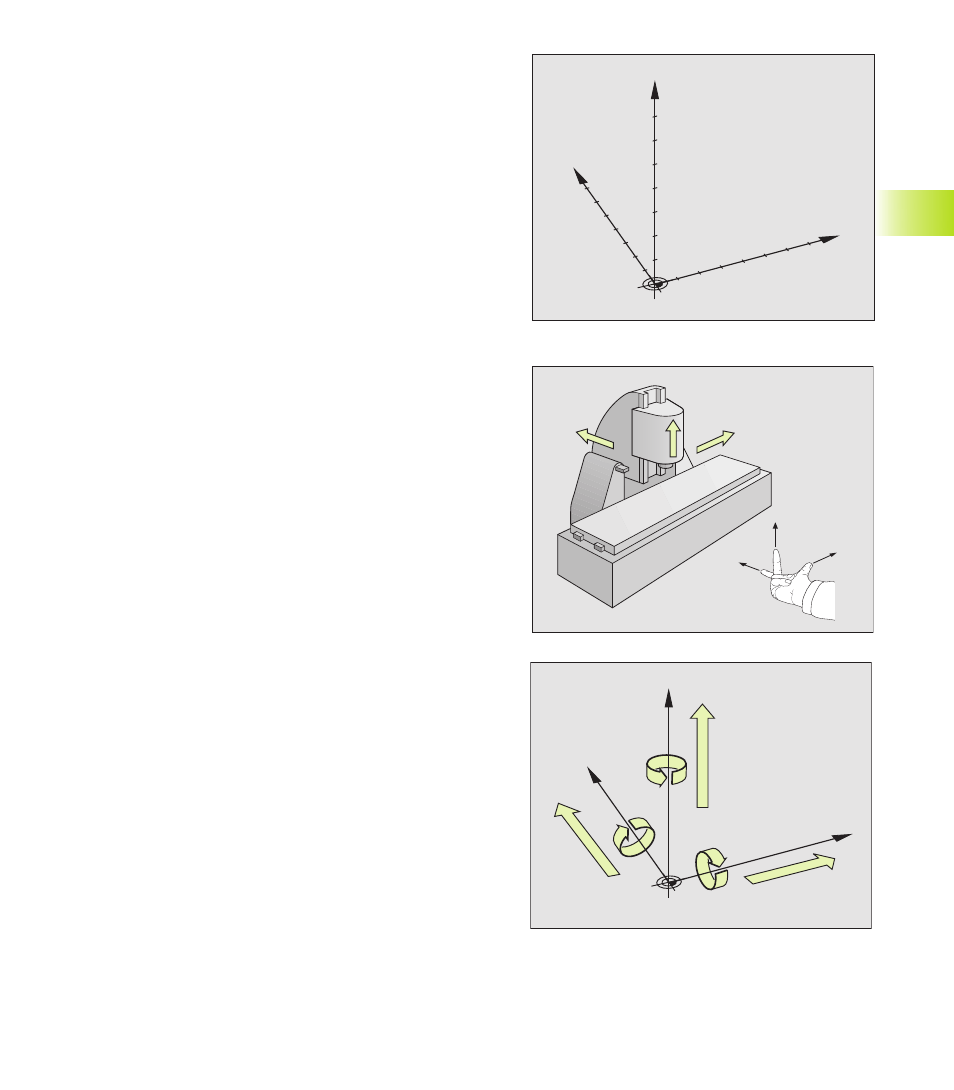

Dans le système de coordonnées cartésiennes, trois directions sont
définies en tant qu‘axes X, Y et Z. Les axes sont perpendiculaires
entre eux et se rejoignent en un point: le point zéro. Une
coordonnée indique la distance par rapport au point zéro, dans l‘une
de ces directions. Une position est donc décrite dans le plan au
moyen de deux coordonnées et dans l‘espace, au moyen de trois
coordonnées.
Les coordonnées qui se réfèrent au point zéro sont désignées
comme coordonnées absolues. Les coordonnées relatives se
réfèrent à une autre position quelconque (point de référence) du
systèmes de coordonnées. Les valeurs des coordonnées relatives
sont aussi appelées valeurs de coordonnées incrémentales.
Systèmes de référence sur fraiseuses
Pour l‘usinage d‘une pièce sur une fraiseuse, vous vous référez
généralement au système de coordonnées cartésiennes. La figure
de droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de
la main droite est un moyen mnémotechnique: Si le majeur est
dirigé dans le sens de l‘axe d‘outil, de la pièce vers l‘outil, il indique
alors le sens Z+; le pouce indique le sens X+ et l‘index, le sens Y+.
La TNC 426 peut commander jusqu‘à 5 axes. Outre les axes
principaux X, Y et Z, on a également les axes auxiliaires U, V et W
qui leur sont parallèles. Les axes rotatifs sont les axes A, B et C. La
figure ci-dessous indique la relation entre les axes auxiliaires ou
entre les axes rotatifs et les axes principaux.
4.1 Principes de base
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
