FACTEUR ECHELLE SPECIF. DE L‘AXE (cycle 26)
Remarques avant que vous ne programmiez
Vous ne devez ni étirer, ni comprimer les axes de
coordonnées comportant des positions de trajectoires
circulaires à partir de facteurs de valeur différente.
Pour chaque axe de coordonnée, vous pouvez introduire
un facteur échelle qui lui soit propre.
Les coordonnées d‘un centre peuvent être programmées
pour tous les facteurs échelle.
Le contour est étiré à partir du centre ou comprimé vers
lui – et donc pas toujours comme avec le cycle 11 FACT.
ECHELLE, à partir du point zéro actuel ou vers lui.
Effet
Le FACTEUR ECHELLE est actif dès qu‘il a été défini dans le
programme. Il agit également en mode POSITIONNEMENT AVEC
INTRODUCTION MANUELLE. Le facteur échelle actif apparaît
également dans l‘affichage d‘état supplémentaire.
ú AXE ET FACTEUR: axe(s) de coordonnées et
facteur(s) d‘étirement ou de compression spécifique de
l‘axe. Introduire une valeur positive – 99,999 999 max.
ú COORDONNEES DU CENTRE: centre de l‘étirement
ou de la compression spécifique de l‘axe
Sélectionnez les axes de coordonnées à l‘aide des softkeys.
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l‘axe concerné.
Exemple

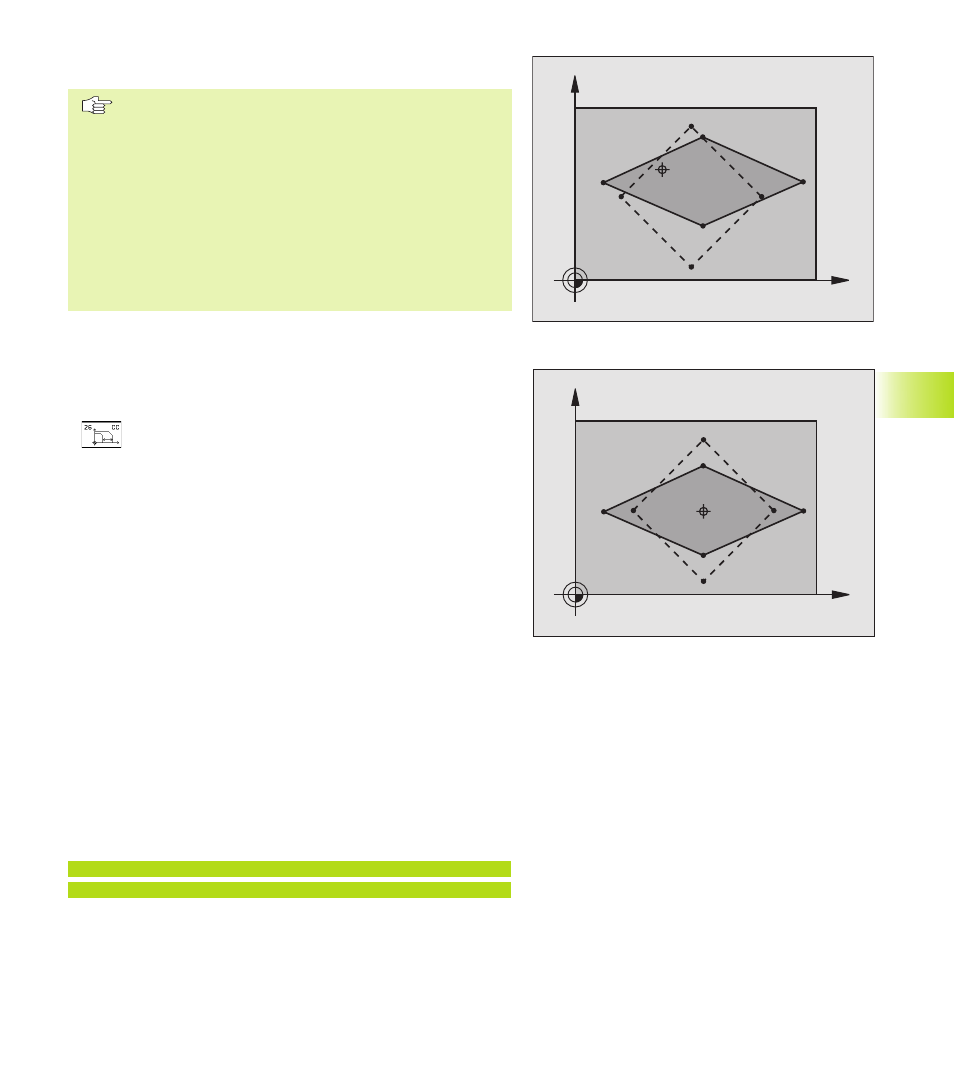

Facteurs échelles spécifiques d‘un axe dans le plan d‘usinage
Donné: carré; cf. graphisme de droite, en bas
Coin 1: X = 20,0 mm Y = 2,5 mm
Coin 2: X = 32,5 mm Y = 15,0 mm
Coin 3: X = 20,0 mm Y = 27,5 mm
Coin 4: X = 7,5 mm Y = 15,0 mm
■ Etirer l‘axe X en fonction du facteur 1,4
■ Comprimer l‘axe Y en fonction du facteur 0,6
■ Centre à CCX = 15 mm CCY = 20 mm
Exemple de séquences CN
CYCL DEF 26.0 FACT. ECH. AXE
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20
