84 6 Programmation: Programmer les contours

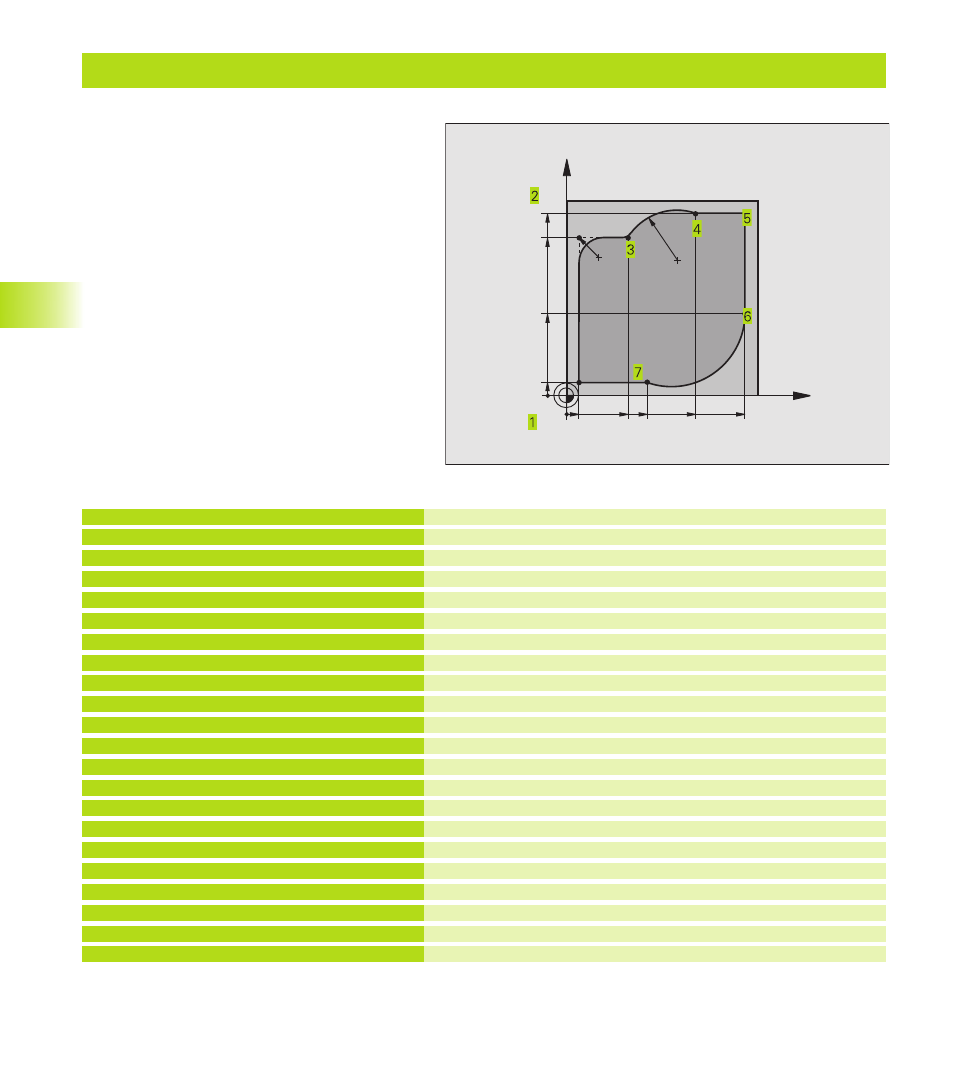

Exemple: Déplacements circulaires en coordonnées cartésiennes
6.4 Cont
our
nag
es – Coor
données car
tésiennes
Exemple: Déplacements circulaires en coordonnées cartésiennes
0 BEGIN PGM CIRCULAIR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-10 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 APPR LCT X+5 Y+5 R5 RL F300
9 L X+5 Y+85
10 RND R10 F150
11 L X+30 Y+85
12 CR X+70 Y+95 R+30 DR-
13 L X+95
14 L X+95 Y+40
15 CT X+40 Y+5
16 L X+5
17 DEP LCT X-20 Y-20 R5 R0 F1000
18 L Z+250 R0 FMAX M2
19 END PGM CIRCULAIR MM
Définition de la pièce brute pour simulation graphique de l‘usinage
Définition d‘outil dans le programme
Appel d‘outil avec axe de broche et vitesse de rotation broche
Dégager l‘outil dans l‘axe de broche en avance rapide FMAX
Pré-positionner l‘outil
Aller à la profondeur d‘usinage avec avance F = 1000 mm/min.
Aborder le contour au point 1 sur une trajectoire circulaire avec
raccordement tangentiel
Point 2: première droite pour angle 2
Insérer un rayon R = 10 mm, avance: 150 mm/min.
Aborder le point 3: point initial du cercle avec CR
Aborder le point 4: point final du cercle avec CR, rayon 30 mm
Aborder le point 5
Aborder le point 6
Aborder le point 7: point final du cercle, arc de cercle avec raccord.
tangentiel au point 6, la TNC calcule automatiquement le rayon
Aborder le dernier point du contour 1
Quitter le contour sur trajectoire circulaire avec raccord. tangentiel
Dégager l‘outil, fin du programme
