HEIDENHAIN TNC 410 Manuel d'utilisation
Page 169
8 Programmation: Cycles
156
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es

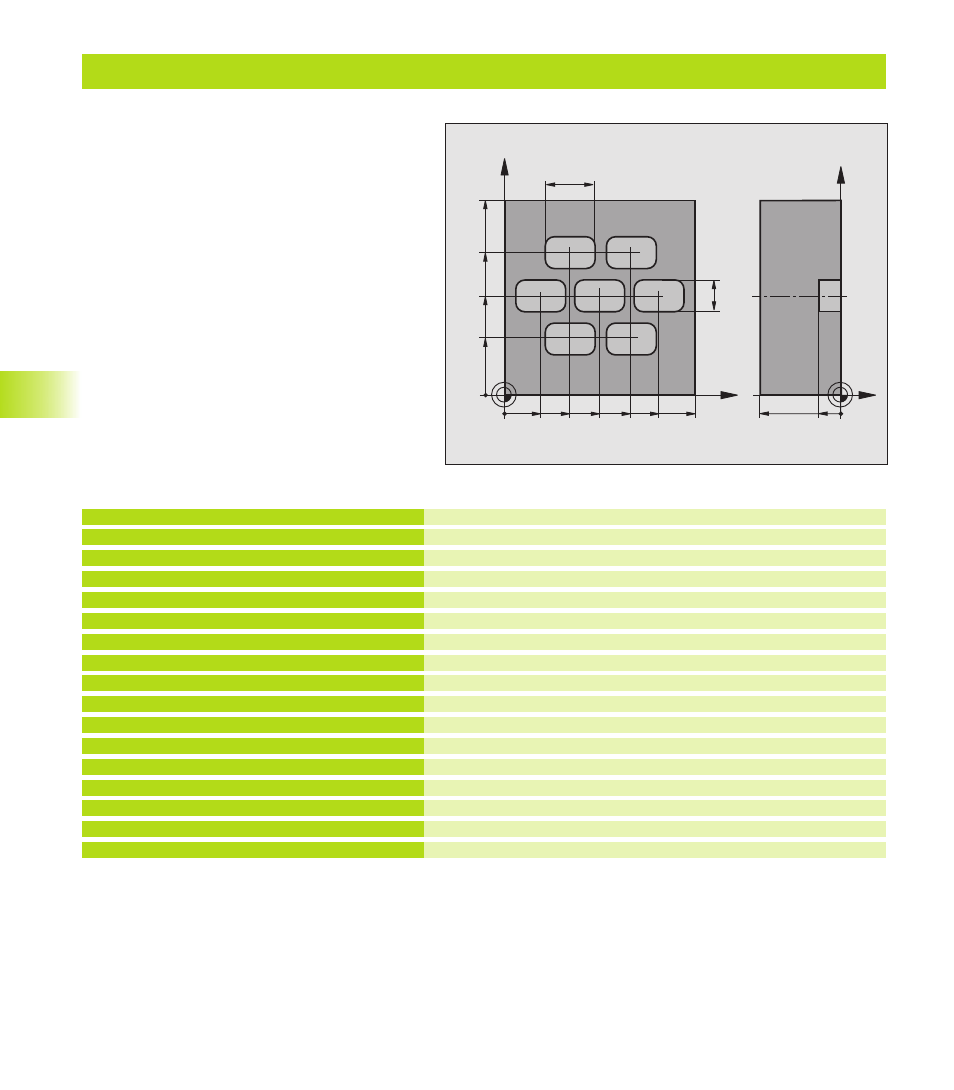

Exemple: Ebauche de poche rectangulaire et finition en liaison avec les tableaux de points
Définition de la pièce brute
Définition de l'outil d'ébauche
Définition de l'outil de finition
Appel de l'outil d'ébauche
Déplacer l'outil à la hauteur de sécurité (programmer F avec sa valeur)
(la TNC effectue le positionnement à la distance de sécurité après chaque cycle)
Définir le tableau de points
Définition du cycle d'ébauche de poche
Appel de cycle en liaison avec le tableau de points MOTPTS.PNT
0 BEGIN PGM TAKOM MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL DEF 2 L+0 R+3
5 TOOL CALL 1 Z S5000
6 L Z+10 R0 F5000
7 SEL PATTERN MOTPTS
8 CYCL DEF 4 .0 FRAISAGE POCHE
9 CYCL DEF 4 .1 DIST+2
10 CYCL DEF 4 .2 PROF.-10
11 CYCL DEF 4 .3 PASSE+3 F150
12 CYCL DEF 4 .4 X+25
13 CYCL DEF 4 .5 Y+15
14 CYCL DEF 4 .6 F350 DR+ RAYON4
15 CYCL CALL PAT F5000 M3
X
Y
50
50
100
100
25
Z
Y
-40
-10
70
30
35
65
20
80
16
Déroulement du programme
■
Ebauche de poche rectangulaire avec cycle 4
■
Finition de poche rectangulaire avec cycle 212
Les coordonnées du centre sont mémorisées dans le
tableau de points MOTPTS.PNT (cf. page suivante) et
appelées par la TNC avec CYCL CALL PAT gerufen.
Dans la définition du cycle 212, tenez compte du fait
que 0 est programmé aussi bien pour les
coordonnées du centre de la poche (Q212 et Q213)
que pour la coordonnée de la surface de la pièce.
Pour fraiser les poches à différents niveaux de
profondeur, modifiez les coordonnées Z dans le
tableau de points MOTPTS.PNT
