251 TNC 410 HEIDENHAIN
Contre les coupures de courant, la TNC protège en mémorisation la
rotation de base. Celle-ci restera active pour tous les déroulements et
tests de programme suivants.
Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PALPAGE ROT, l‘angle de la rotation
de base apparaît dans l‘affichage de l‘angle de rotation. La TNC affiche
l'angle de rotation également dans l‘affichage d‘état supplémentaire
(répartition de l'écran PGM + INFOS SUR AFFICH. POS.)
L‘affichage d‘état faît apparaître un symbole pour la rotation de base
lorsque la TNC déplace les axes de la machine conformément à la
rotation de base.
Annuler la rotation de base
ú Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
ú Introduire l'angle de rotation „0“; valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur la touche END
12.2 Initialiser le point de référence
avec palpeurs 3D
La sélection des fonctions destinées à initialiser le point de référence
sur la pièce bridée s‘effectue avec les softkeys suivantes:
■ Initialiser point de réf. dans un axe au choix avec PALPAGE POS
■ Initialiser un coin comme point de référence avec PALPAGE P
■ Initialiser centre cercle comme point de référence avec PALPAGE CC

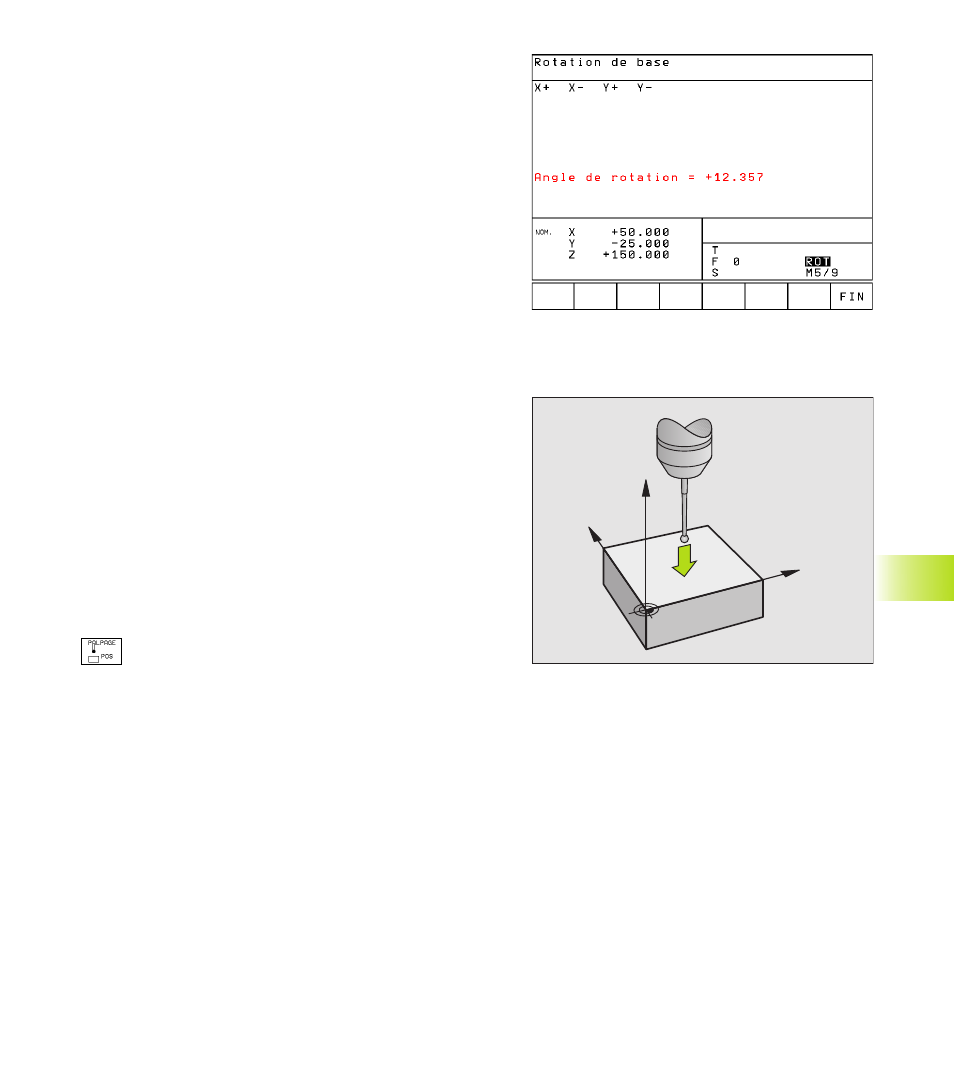

Initialiser le point de référence dans un axe au choix
(cf. fig. en bas et à droite)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du point de palpage
ú Sélectionner simultanément le sens de palpage et l‘axe
d‘initialisation du point de référence, ex. palpage de Z
dans le sens Z: sélectionner avec les touches fléchées
ú Palpage: appuyer sur la touche START externe
ú Point de référence: introduire la coordonnée nominale,
valider avec la touche ENT
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
Y
X
Z
