8 Programmation: Cycles 146

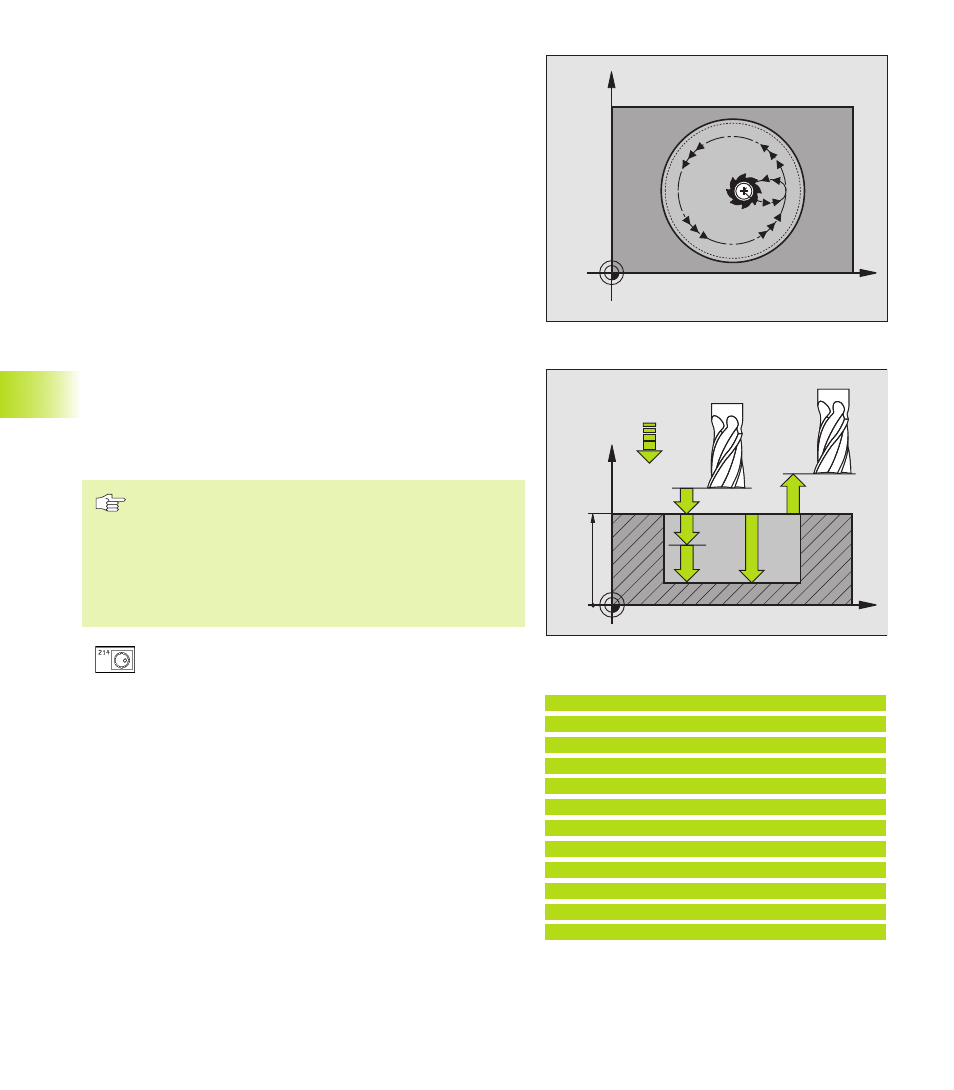

FINITION DE POCHE CIRCULAIRE (cycle 214)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celle-ci est programmée – à la 2ème
distance d'approche, puis au centre de la poche
2 Partant du centre de la poche, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Pour calculer le point
initial, la TNC tient compte du diamètre de la pièce brute et du rayon
de l‘outil Si vous introduisez un diamètre 0 pour la pièce brute, la
TNC perce au centre de la poche
3 Si l‘outil se trouve à la 2ème distance d'approche, la TNC le déplace
en rapide FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel usiné
et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (4 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la distance
d'approche ou – si celle-ci est programmée – à la 2ème distance
d'approche, puis pour terminer, au centre de la poche (position finale
= position initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez une finition de la poche dans la masse,
utilisez une fraise à denture frontale (DIN 844) et
introduisez une petite valeur pour l'avance plongée en
profondeur.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la poche
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une valeur inférieure à celle qui a
été définie sous Q207.
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe.
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Exemples de séquences CN:
42 CYCL DEF 214 FINITION DE TENON CIRCULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=500 ;AVANCE FRAISAGE
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q216=+50 ;CENTRE 1er AXE
Q217=+50 ;CENTRE 2ème AXE
Q222=79 ;DIAMETRE PIECE BRUTE
Q223=80 ;DIAM. PIECE FINIE
