90 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
e
s

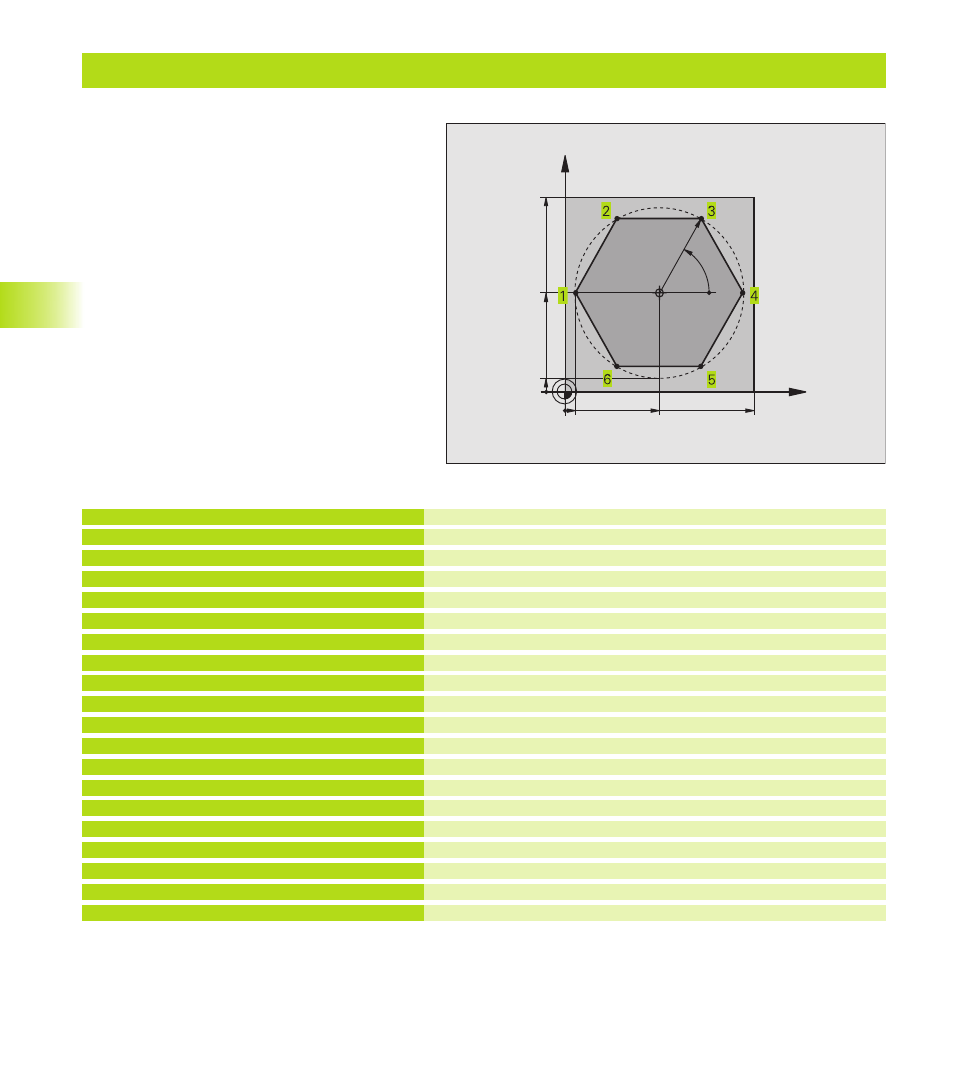

Exemple: Déplacement linéaire en coordonnées polaires
Définition de la pièce brute
Définition d'outil
l'appel de l‘outil
Définir le point de référence pour les coordonnées polaires
Dégager l‘outil
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le contour au point 1 en suivant un cercle avec
raccordement tangentiel
Aborder le point 2
Aborder le point 3
Aborder le point 4
Aborder le point 5
Aborder le point 6
Aborder le point 1
Quitter le contour sur un cercle avec raccordement tangentiel
Dégager l‘outil, fin du programme
0 BEGIN PGM LINEPOL MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 FMAX
7 LP PR+60 PA+180 R0 FMAX
8 L Z-5 R0 F1000 M3
9 APPR LCT X+5 Y+50 R5 RL F250
10 LP PA+120
11 LP PA+60
12 LP PA+0
13 LP PA-60
14 LP PA-120
15 LP PA+180
16 DEP LCT X-15 Y+50 R5 R0 F1000
17 L Z+250 R0 FMAX M2
18 END PGM LINEPOL MM
X
Y
50 100
50
CC
5
100
R45
60°
5
