28 4 Programmation: Principes de base, gestion de fichiers, aides à la programmation

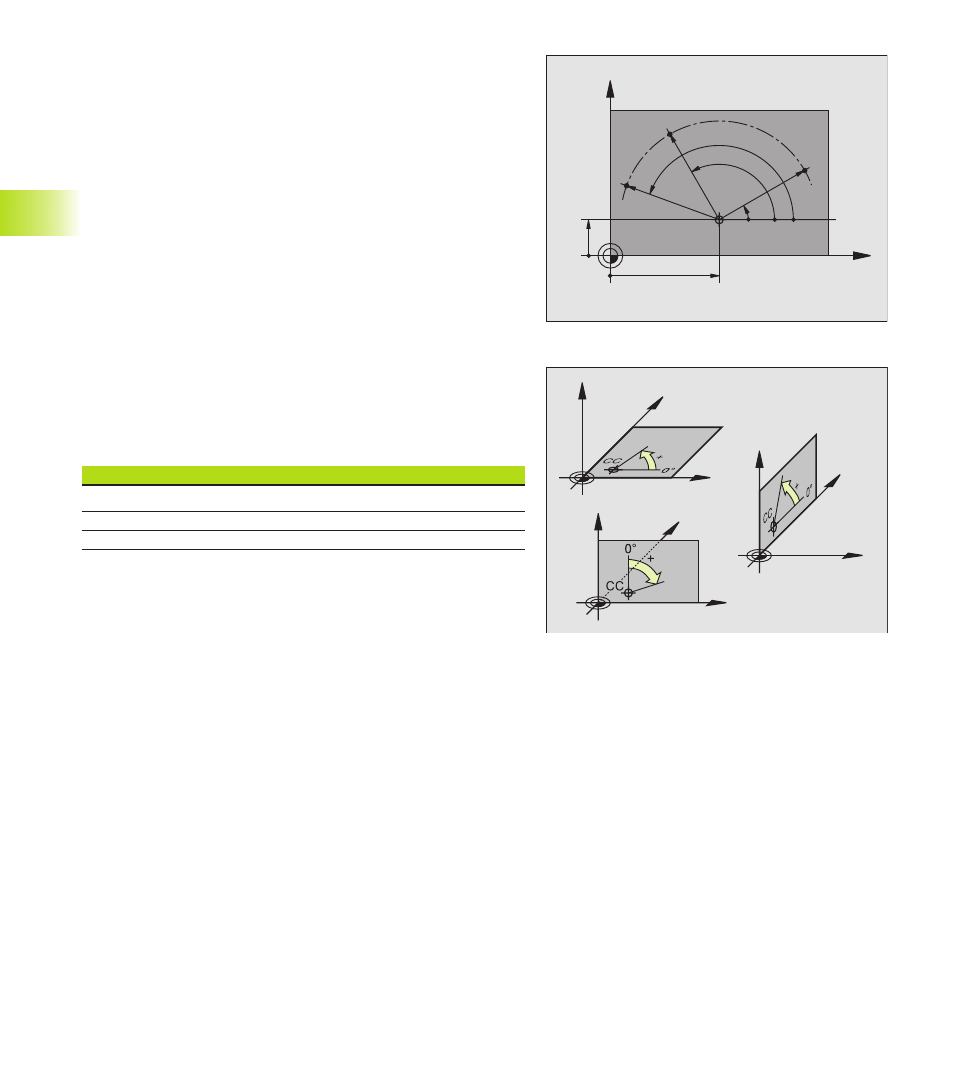

Coordonnées polaires
Si le plan d‘usinage est coté en coordonnées cartésiennes, élaborez
aussi votre programme d‘usinage en coordonnées cartésiennes. En
revanche, lorsque des pièces comportent des arcs de cercle ou des
coordonnées angulaires, il est souvent plus simple de définir les
positions en coordonnées polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne décrivent les positions que dans un plan. Les
coordonnées polaires ont leur point zéro sur le pôle CC (CC = circle
centre; de l‘anglais: centre de cercle). De cette manière, une position
dans un plan est définie sans ambiguité par
■ Rayon de coordonnées polaires: distance entre le pôle CC et la
position
■ Angle de coordonnées polaires: angle formé par l‘axe de référence
angulaire et la ligne reliant le pôle CC et la position.
Cf. figure de droite, en bas.
Définition du pôle et de l‘axe de référence angulaire
Dans le système de coordonnées cartésiennes, vous définissez le
pôle au moyen de deux coordonnées dans l‘un des trois plans. L‘axe
de référence angulaire pour l‘angle polaire PA est ainsi défini
simultanément.
Coordonnées polaires (plan) Axe de référence angulaire
XY +X
YZ +Y
ZX +Z
4.1 Pr
incipes de base
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z Y
X
Z
Y
X
Z
Y
