12 Palpeurs 3D 256

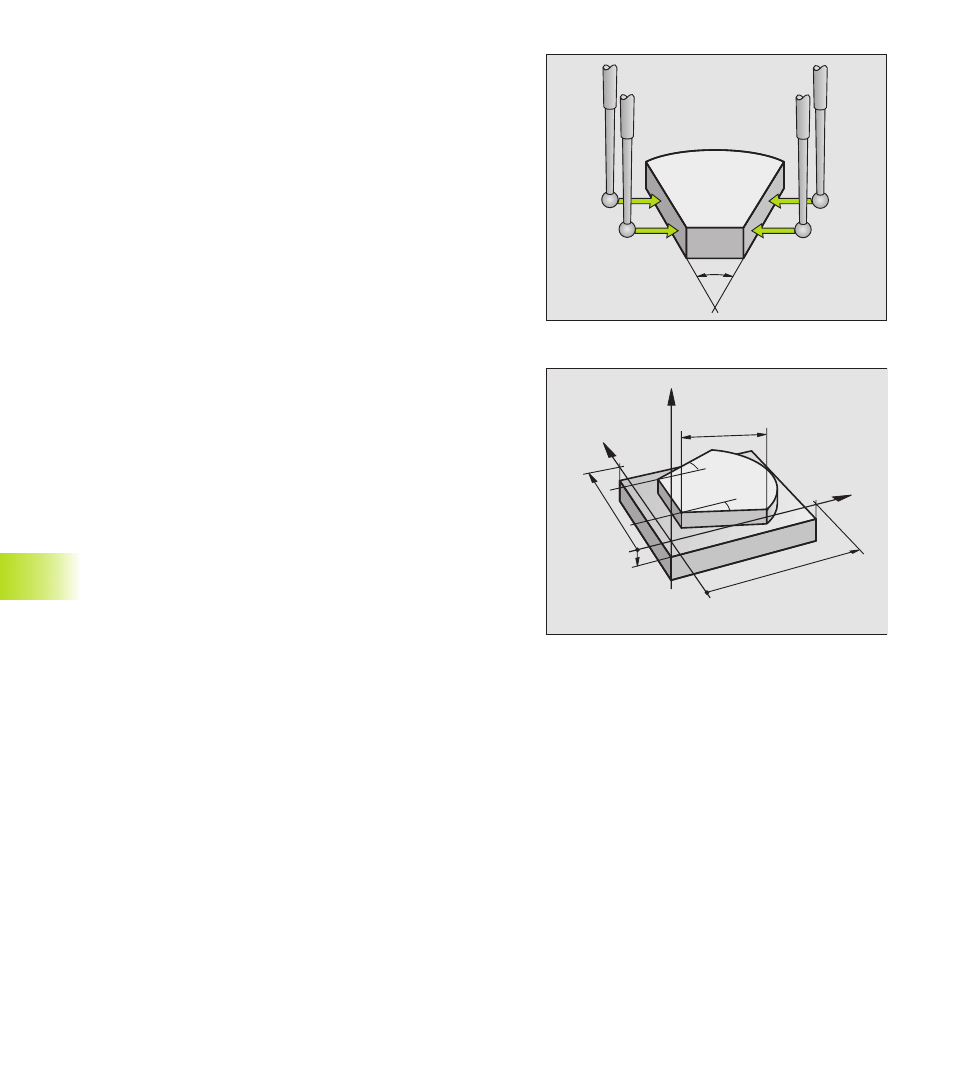

Définir l‘angle compris entre deux arêtes de la pièce
ú Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
ú Angle de rotation: noter l‘angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée
ú Exécuter la rotation de base pour le premier côté (cf. „Compenser le
désaxage de la pièce“)
ú Palper le deuxième côté, comme pour une rotation de base. Ne pas
initialiser à 0 l'angle de rotation!
ú Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l‘angle PA compris entre les arêtes de la pièce
ú Annuler la rotation de base ou rétablir la rotation de base d‘origine:
Initialiser l'angle de rotation à la valeur notée précédemment
Mesure avec palpeur 3D en cours d‘exécution du
programme
Le palpeur 3D permet d‘enregistrer les positions sur la pièce
également en cours d‘exécution du programme – y compris avec
inclinaison du plan d‘usinage. Applications:
■ Calcul des différences de hauteur sur surfaces moulées
■ Recherche de tolérances pendant l‘usinage
Vous programmez l‘utilisation du palpeur en mode Mémorisation /
édition de programme à l‘aide de la touche TOUCH PROBE et de la
softkey REF PLANE. La TNC pré-positionne le palpeur et palpe
automatiquement la position donnée. La TNC déplace le palpeur
parallèlement à l‘axe de la machine défini dans le cycle de palpage.
Une rotation de base ou rotation active n‘est prise en compte par la
TNC que pour le calcul du point de palpage. La TNC enregistre la
coordonnée du point de palpage dans un paramètre Q. Elle interrompt
le processus de palpage si le palpeur n‘a pas été dévié à l‘intérieur
d‘une course donnée (sélectionnable par PM6130). Les coordonnées
de la position où se situe le pôle sud de la bille de palpage lors du
palpage sont également mémorisées à l‘issue du processus de
palpage dans les paramètres Q115 à Q118. Pour les valeurs de ces
paramètres, la TNC ne prend pas en compte la longueur et le rayon de
la tige de palpage.
12.3 Etalonner des pièces avec palpeurs 3D
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
