8.7 Cycles d‘usinage ligne-à-ligne
La TNC dispose de deux cycles destinés à l‘usinage de surfaces
ayant les propriétés suivantes:
■
planes et rectangulaires
■
planes et obliques
■
tous types de surfaces inclinées
■
gauchies
Cycle
Softkey
230 LIGNE-A-LIGNE
pour surfaces planes et rectangulaires
231 SURFACE REGULIERE
pour surfaces obliques, inclinées ou gauchies

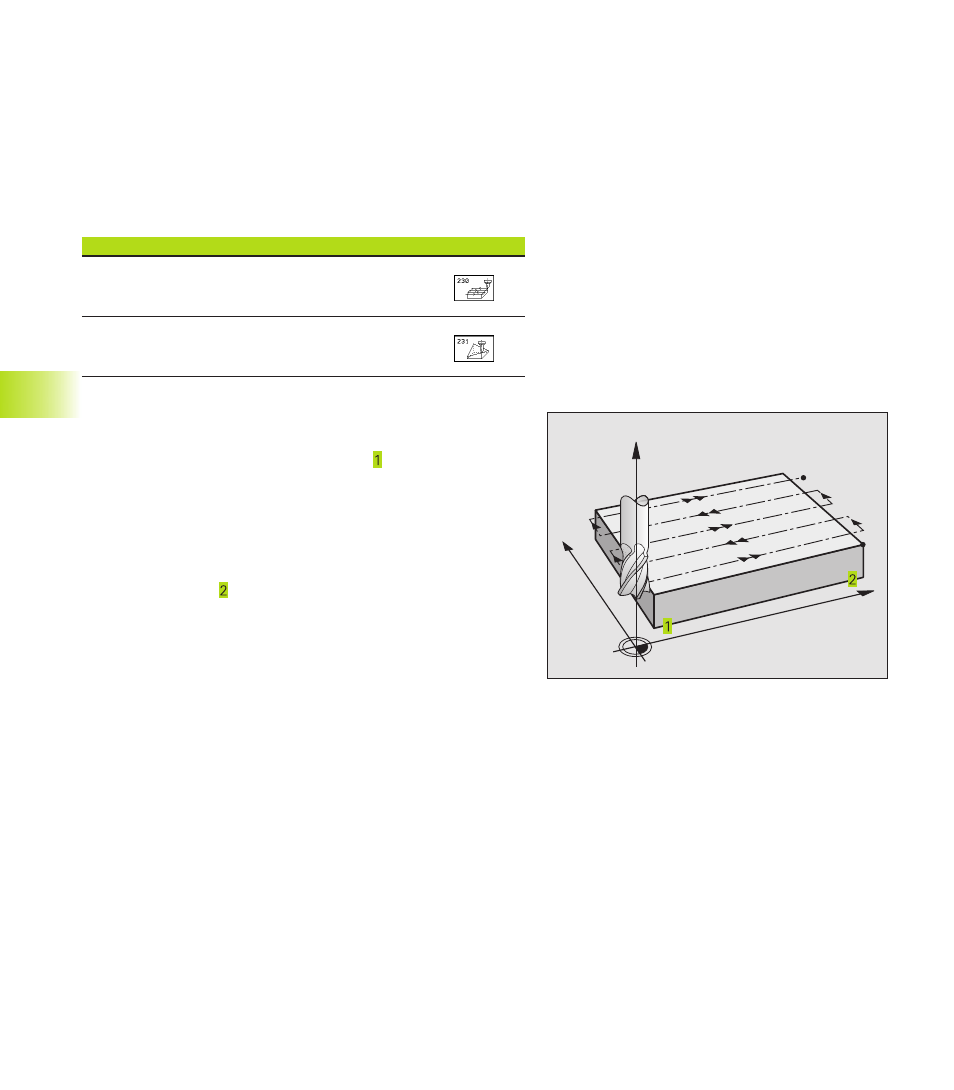

USINAGE LIGNE-A-LIGNE (cycle 230)
1 En partant de la position actuelle, la TNC positionne l‘outil en rapide
FMAX dans le plan d‘usinage au point initial ; la TNC décale l+outil
de la valeur du rayon d+outil vers la gauche et vers le haut
2 L‘outil se déplace ensuite avec FMAX dans l‘axe de broche à la
distance d'approche, puis, suivant l'avance de plongée en
profondeur, jusqu‘à la position initiale programmée dans l‘axe de
broche
3 L‘outil se déplace ensuite suivant l'avance de fraisage programmée
jusqu‘au point final ; la TNC calcule le point final à partir du point
initial et de la longueur programmés et du rayon d‘outil
4 La TNC décale l‘outil avec avance de fraisage, transversalement sur
le point initial de la ligne suivante; la TNC calcule le décalage à partir
de la largeur programmée et du nombre de coupes
5 L‘outil se déplace ensuite dans le sens négatif de l'axe X
6 L‘usinage ligne-à-ligne est répété jusqu‘à ce que la surface
programmée soit entièrement usinée
7 Pour terminer, la TNC rétracte l'outil avec FMAX à la distance
d'approche
X
Y
Z
