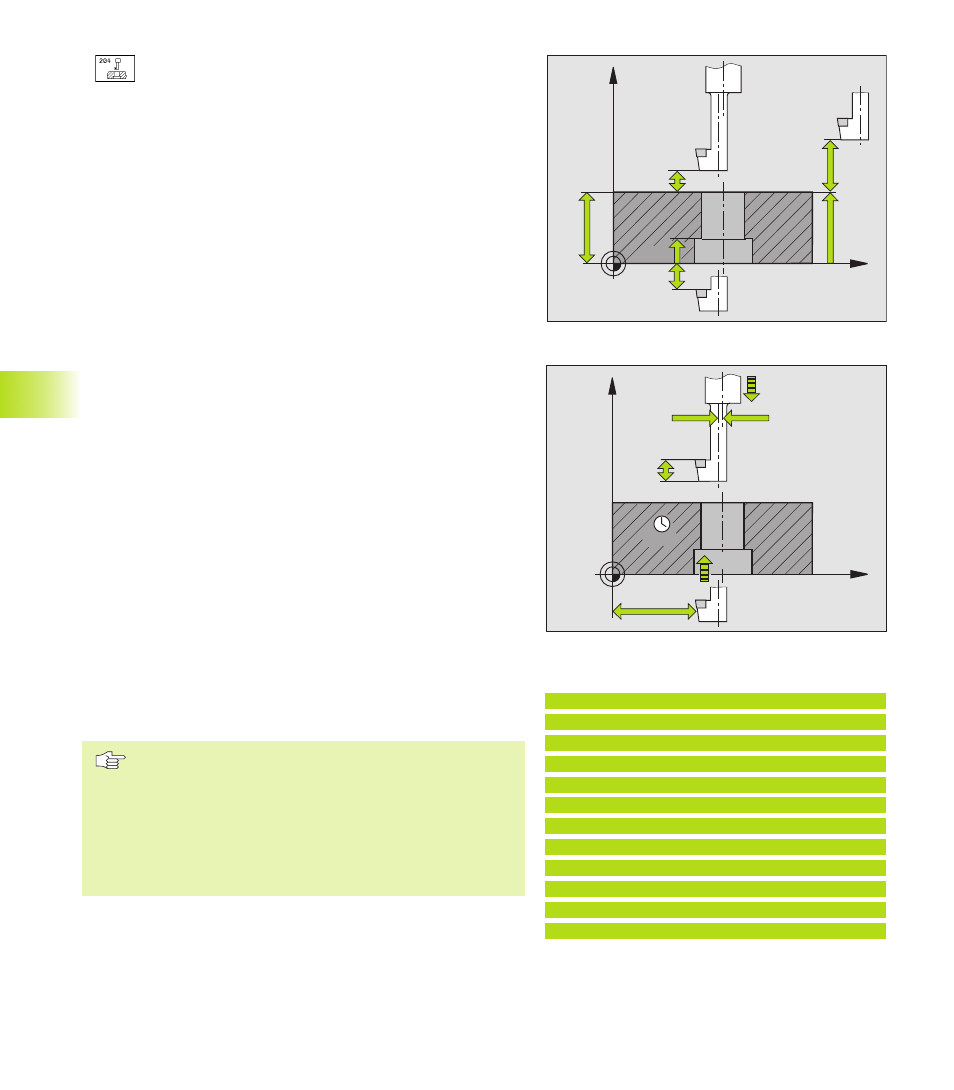

8 Programmation: Cycles 132
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur de contre-perçage Q249 (en incrémental):
distance entre l'arête inférieure de la pièce et la base du
contre-perçage Le signe positif réalise un perçage dans
le sens positif de l'axe de broche
ú Epaisseur matériau Q250 (en incrémental): Epaisseur de
la pièce
ú Cote excentrique Q251 (en incrémental): cote
excentrique de l'outil; à relever sur la fiche technique de
l'outil
ú Hauteur de la dent Q252 (en incrémental): distance
entre l'arête inférieure de l'outil et la dent principale; à
relever sur la fiche technique de l'outil
ú Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de la sortie hors de celle-ci, en mm/min.
ú Avance de contre-perçage: Vitesse de déplacement de
l'outil lors du contre-perçage, en mm/min.
ú Temporisation Q255: Temporisation en secondes à la
base du contre-perçage
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)
ú Sens de dégagement (0/1/2/3/4) Q214: définir le sens
suivant lequel la TNC doit décaler l'outil de la valeur de la
cote excentrique (après l'orientation broche)
0: Introduction non autorisée
1: décaler l‘outil dans le sens moins de l‘axe principal
2: décaler l‘outil dans le sens moins de l‘axe auxiliaire
3: décaler l‘outil dans le sens plus de l‘axe principal
4: décaler l‘outil dans le sens plus de l‘axe auxiliaire
Danger de collision!
Lorsque vous programmez une orientation de la broche à
0° avec M19, vérifiez où se trouve la pointe de l‘outil (par
ex. en mode Positionnement avec introduction manuelle).
Dirigez la pointe de l‘outil pour qu‘elle soit parallèle à un axe
de coordonnées. Sélectionnez le sens de dégagement de
manière à ce que l'outil puisse plonger dans le trou sans
risque de collision
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
8.3 Cycles de perçage
Exemples de séquences CN:
11 CYCL DEF 204 CONTRE PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q249=+5 ;PROFONDEUR CONTRE-PERCAGE
Q250=20 ;EPAISSEUR MATERIAU
Q251=3.5 ;COTE EXCENTRIQUE
Q252=15 ;HAUTEUR DE LA DENT
Q253=750 ;AVANCE PRE-POSIT.
Q254=200 ;AVANCE CONTRE-PERCAGE
Q255=0 ;TEMPORISATION
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q214=1 ;SENS DEGAGEMENT
