187 TNC 410 HEIDENHAIN
FACTEUR ECHELLE SPECIF. DE L'AXE (cycle 26)
Remarques avant que vous ne programmiez
Pour chaque axe de coordonnée, vous pouvez introduire un
facteur échelle qui lui soit propre.
Les coordonnées d‘un centre peuvent être programmées
pour tous les facteurs échelle.
Le contour est étiré à partir du centre ou comprimé vers lui
– et donc pas toujours comme avec le cycle 11 FACT.
ECHELLE, à partir du point zéro actuel ou vers lui.
Effet
Le FACTEUR ECHELLE est actif dès qu‘il a été défini dans le
programme. Si le contour auquel doit s'appliquer le facteur échelle
contient des arcs de cercle, la TNC calcule – en fonction du facteur
échelle – un arc elliptique.
Le FACTEUR ECHELLE agit également en mode Positionnement avec
introduction manuelle. Le facteur échelle actif apparaît également
dans l‘affichage d‘état supplémentaire.
ú Axe et facteur: axe(s) de coordonnées et facteur(s)
d‘étirement ou de compression spécifique de l‘axe.
Introduire une valeur positive – 99,999 999 max.
ú Coordonnées du centre: centre de l‘étirement ou de la
compression spécifique de l‘axe
Sélectionnez les axes de coordonnées à l‘aide des softkeys.
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l‘axe concerné.
Exemple
Facteurs échelles spécifiques d‘un axe dans le plan d‘usinage

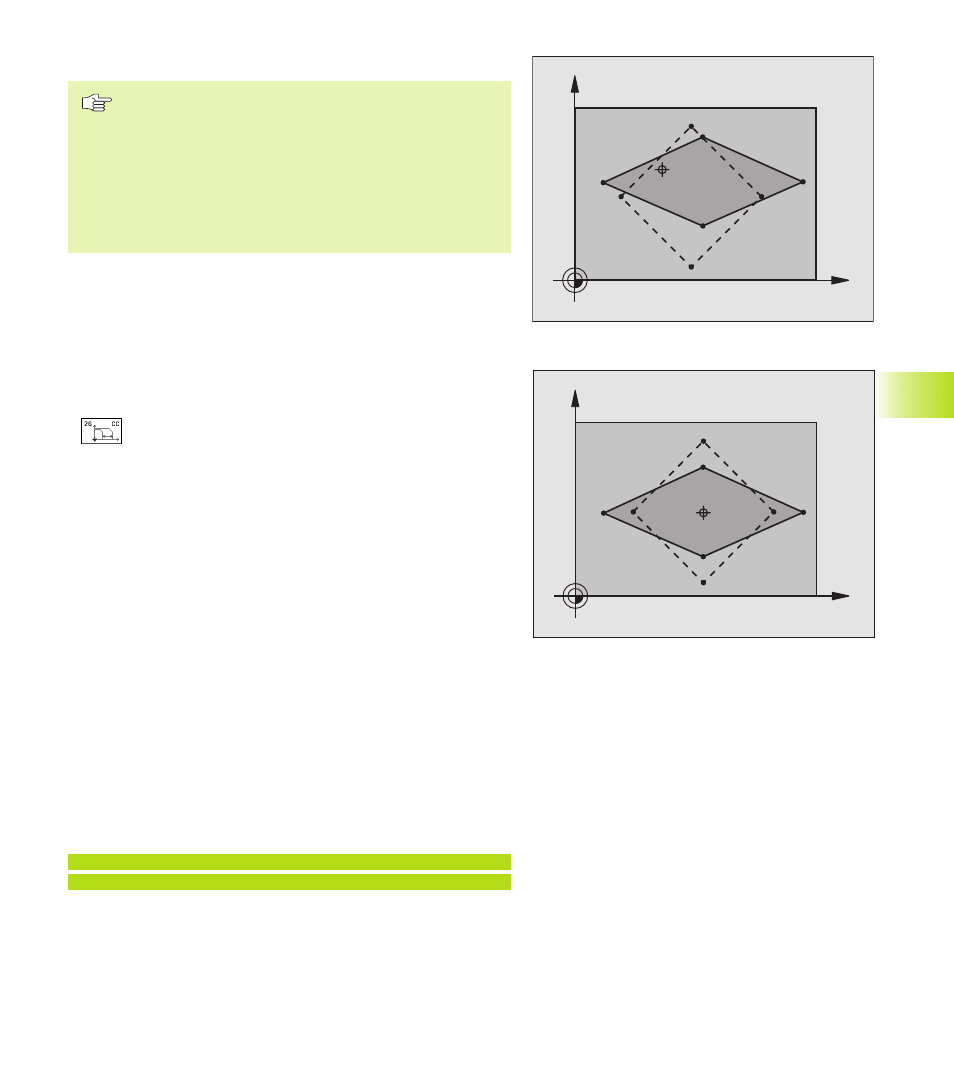

Donné: carré; cf. graphisme de droite, en bas
Coin 1: X = 20,0 mm Y = 2,5 mm
Coin 2: X = 32,5 mm Y = 15,0 mm
Coin 3: X = 20,0 mm Y = 27,5 mm
Coin 4: X = 7,5 mm Y = 15,0 mm
■ Etirer l‘axe X en fonction du facteur 1,4
■ Comprimer l‘axe Y en fonction du facteur 0,6
■ Centre à CCX = 15 mm CCY = 20 mm
Exemple de séquences CN
CYCL DEF 26.0 FACT. ECH. AXE
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20
8.8 Cycles de conversion de coordonnées
X
Y
CC
X
Y
CC
1
3
4 2
